DIRECTIVES D'INSTALLATION DU HBLED HSLED HNLED
Merci d'avoir acheté un luminaire de RC Lighting! Notre objectif est de concevoir des produits de la plus haute qualité, en mesure de faire correctement
le travail. C'est pourquoi nous aimerions connaître vos commentaires. Communiquez avec le service du marketing au 1 888 -722-1000 ou, par courriel,
à l'adresse: marketing@rclighting.ca
CÂBLAGE MARCHE/ARRÊT
Un régulateur de tension universel permet l'utilisation à 50
ou 60 Hz, 120 ou 277 volts. Les appareils commandés avec
le suffixe (/347) conviennent à une tension de 347V. Sans

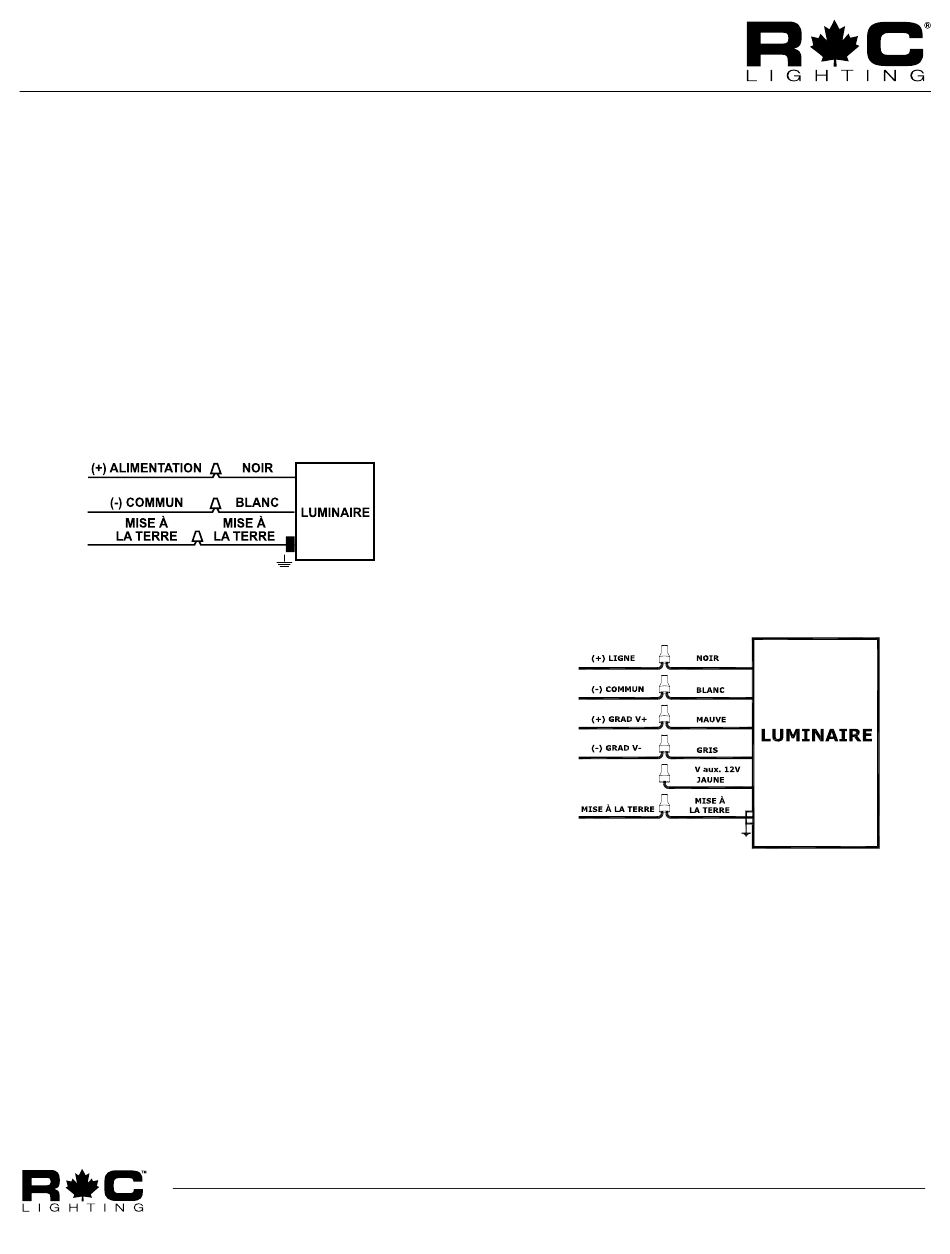

réglage d'intensité, suivez le schéma de câblage de la Figure
1.
1. Raccorder le conducteur noir du luminaire au conducteur
d'alimentation positif (+).
2. Raccorder le conducteur blanc du luminaire au
conducteur négatif (-).
3. Raccorder le fil de cuivre dénudé du luminaire au fil de
mise à la terre de l'alimentation.
DÉPANNAGE
1. Vérifier la tension d'alimentation du luminaire. Consulter
les directives de câblage.
2. Le luminaire est-il bien mis à la terre?
3. Si le luminaire est doté d'une détecteur, celle-ci
fonctionne-t-elle correctement?
NETTOYAGE ET ENTRETIEN
ATTENTION : S'assurer que le luminaire est suffisamment
froid avant d'y toucher. Éviter de nettoyer le luminaire
ou d'en faire l'entretien lorsqu'il est sous tension.
1. Nettoyez la lentille et le luminaire au moyen d'une
solution de nettoyage non abrasive.
2. N'ouvrez pas le luminaire pour nettoyer les DEL. Ne
touchez pas aux DEL.
3. Pour un rendement optimum, s'assurer que les volets du
luminaire sont exempts de tout débris.
Patent: Pending: Pat. pending
Remarque : Les présentes directives n'abordent pas toutes les possibilités ni toutes les variations en matière d'équipement pas plus qu'elles ne donnent
toutes les situations pouvant être rencontrées lors de l'installation, du fonctionnement et de l'entretien.
Installation facile et aide sur les produits
Ligne d'assistance technique
Appelez nos experts
©2014 RC LIGHTING, LLC
888 722-1000
Northvale, New Jersey 07647 USA
HBLED HSLED HNLED-IN-0514 FR
Fig. 1
CÂBLAGE RÉGLAGE D'INTENSITÉ 0 À 10 V
Un régulateur de tension universel permet l'utilisation à 50
ou 60 Hz, 120 ou 277 volts. Les fils de commande de 0 à 10
V doivent être homologués pour une tension nominale d'au
moins 300 V. Réglage d'intensité entre 0 et 10 V, suivez le
schéma de câblage de la Figure 2.
1. Raccorder le conducteur noir du luminaire au conducteur
d'alimentation positif (+).
2. Raccorder le conducteur blanc du luminaire au
conducteur négatif (-).
3. Raccorder le fil de cuivre dénudé du luminaire au fil de
mise à la terre de l'alimentation.
4. Raccordez le fil de terre du luminaire au fil de mise à la
terre de l'alimentation. Ne raccordez PAS le FIL DE TERRE
du gradateur à la sortie.
5. Raccordez le fil mauve du luminaire au fil (V+) GRAD.
6. Raccordez le fil gris du luminaire au fil (V-) GRAD.
7. Mettez un capuchon sur le fil jaune du luminaire. Ne le
branchez PAS!
rclighting.ca
Visitez notre site Web pour de
l'information sur nos produits
®
Fig. 2
