ü La sonde à bruits aériens est montée.
ü L'appareil est en marche.
ü Le volume du casque est réglé au minimum.
1. Mettez le casque.
2. Testez le volume en frottant le bout du pouce et de l'index
l'un contre l'autre à une distance de 50 cm environ de la
sonde à bruits aériens.
3. Augmentez prudemment le volume sur le casque jusqu'à
ce qu'un bruit soit audible.
4. Maintenant, déplacez la sonde à bruits aériens en direction
de la source d'ultrasons.
5. Comme l'intensité de la source d'ultrasons à localiser est
d'abord inconnue, diminuez le volume du son sur le
casque lorsque vous approchez de la source d'ultrasons.
ð Le bruit ainsi que l'indication sur l'échelle augmentent
lorsque vous approchez de la source.

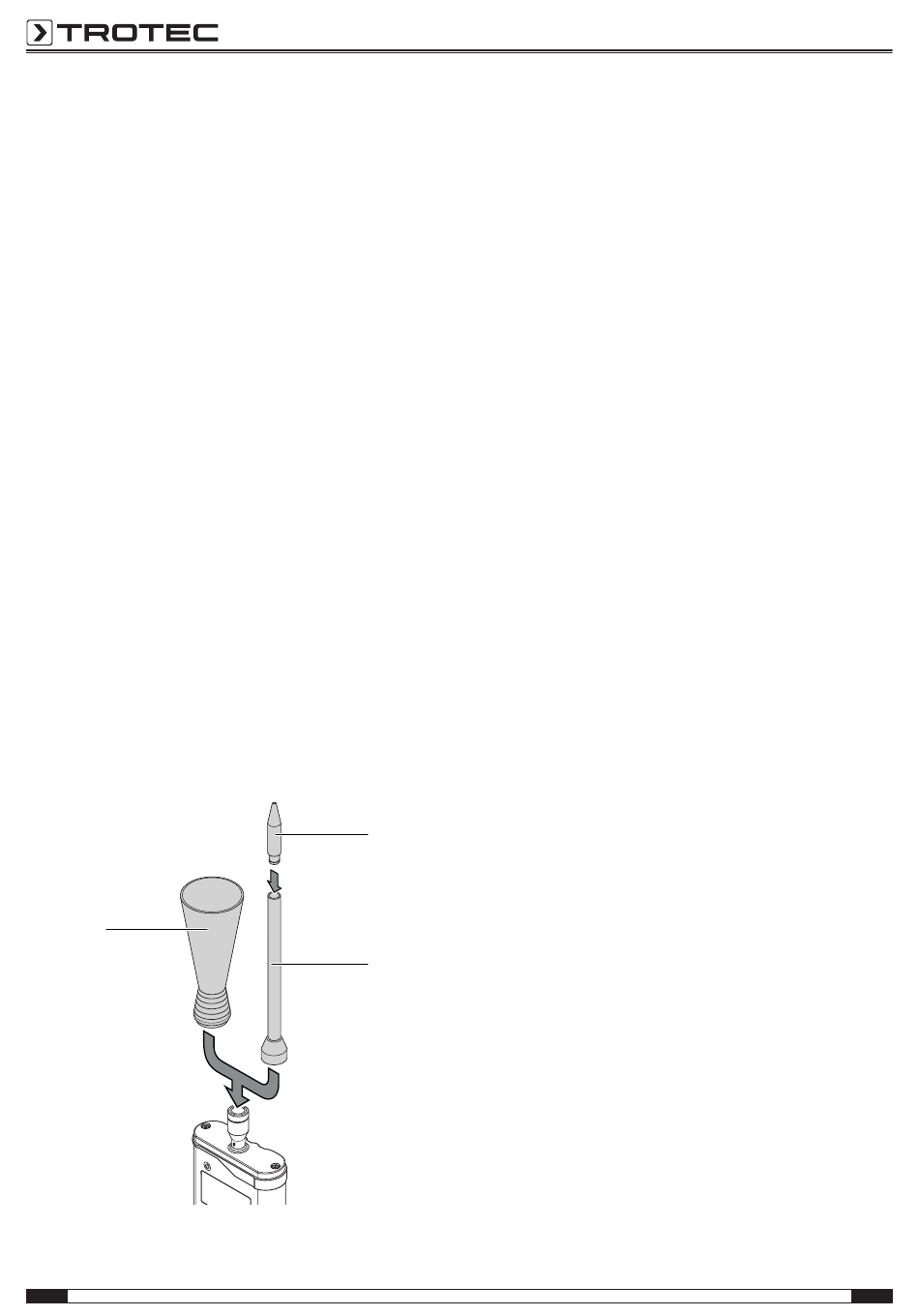

Utilisation des embouts pour sondes à bruits aériens
Il est possible d'utiliser la sonde fournie en y ajoutant les deux
embouts également fournis.
Les embouts sont conçus pour une localisation plus précise et
plus ponctuelle des signaux ultrasoniques :
• Le cornet acoustique (19) convient à la localisation même
sur de grandes distances allant jusqu'à plusieurs mètres.
• Le tuyau-jalon (18) peut être utilisé pour une localisation
ponctuelle plus précise sur de courtes distances.
La pointe insérée (17) peut être utilisée pour contrôler les
soudures ou les joints de vannes, par exemple.
Pour utiliser les embouts, procédez de la manière suivante :
1. Placez prudemment la pièce en caoutchouc de l'embout
sur la sonde à bruits aériens. Veillez à ne pas endommager
la grille de la sonde à bruits aériens.
19
2. Si l'embout n'est plus requis, retirez-le de nouveau
prudemment de la sonde à bruits aériens.
8
Utilisation de la sonde à bruits de structure (option)
Une sonde à bruits de structure utilise les bruits de structure
comme révélateurs d'états et de phénomènes intérieurs. Ainsi la
combinaison d'appareils fonctionne comme un stéthoscope,
mais spécialement pour les ultrasons.
Les sondes à bruits de structure conviennent aux domaines
d'application suivants :
• Reconnaissance précoce de l'usure de roulements à billes,
à rouleaux ou de paliers lisses.
• Contrôle de la cavitation des pompes centrifuges
• Contrôle de l'étanchéité des robinetteries
• Contrôle de passage et de fonctionnement des purgeurs
ü La sonde à bruits de structure est montée.
ü L'appareil est en marche.
ü Le volume du casque est réglé au minimum.
1. Mettez le casque.
2. Touchez l'objet à contrôler avec la sonde.
3. Augmentez prudemment le volume sur le casque jusqu'à
ce qu'un bruit soit audible.
4. Maintenant, déplacez la sonde en direction de la source
d'ultrasons.
5. Diminuez le volume sur le casque lorsque vous approchez
de la source d'ultrasons.
ð Le bruit ainsi que l'indication sur l'échelle augmentent
lorsque vous approchez de la source.
Activation de la saisie de valeur maximum
1. Appuyez sur la touche MAX (5) pour activer la fonction.
ð La valeur maximum du cycle de mesures en cours
s'affiche en bas à gauche de l'écran.
Activation du rétro-éclairage de l'écran
1. Appuyez sur la touche éclairage (10) pour activer ou
17
désactiver le rétro-éclairage de l'écran.
ð Le rétro-éclairage s'éteint automatiquement au bout de
20 s environ.
Réglage du contraste de l'affichage
Il est possible de modifier le contraste de l'écran pour adapter
l'affichage aux différentes conditions ambiantes.
18
Le réglage d'usine est à 50 %.
1. Appuyez sur la touche OK (4) pour activer le menu de
réglage du contraste.
2. Appuyez sur les touches flèche (3, 9) afin d'augmenter ou
de réduire le contraste.
3. Validez l'entrée avec la touche OK (4).
Arrêt de l'appareil
1. Appuyez sur la touche Marche/arrêt (1).
ð L'écran s'éteint.
ð L'appareil est éteint.
détecteur de fuites à ultrasons SL3000
FR
