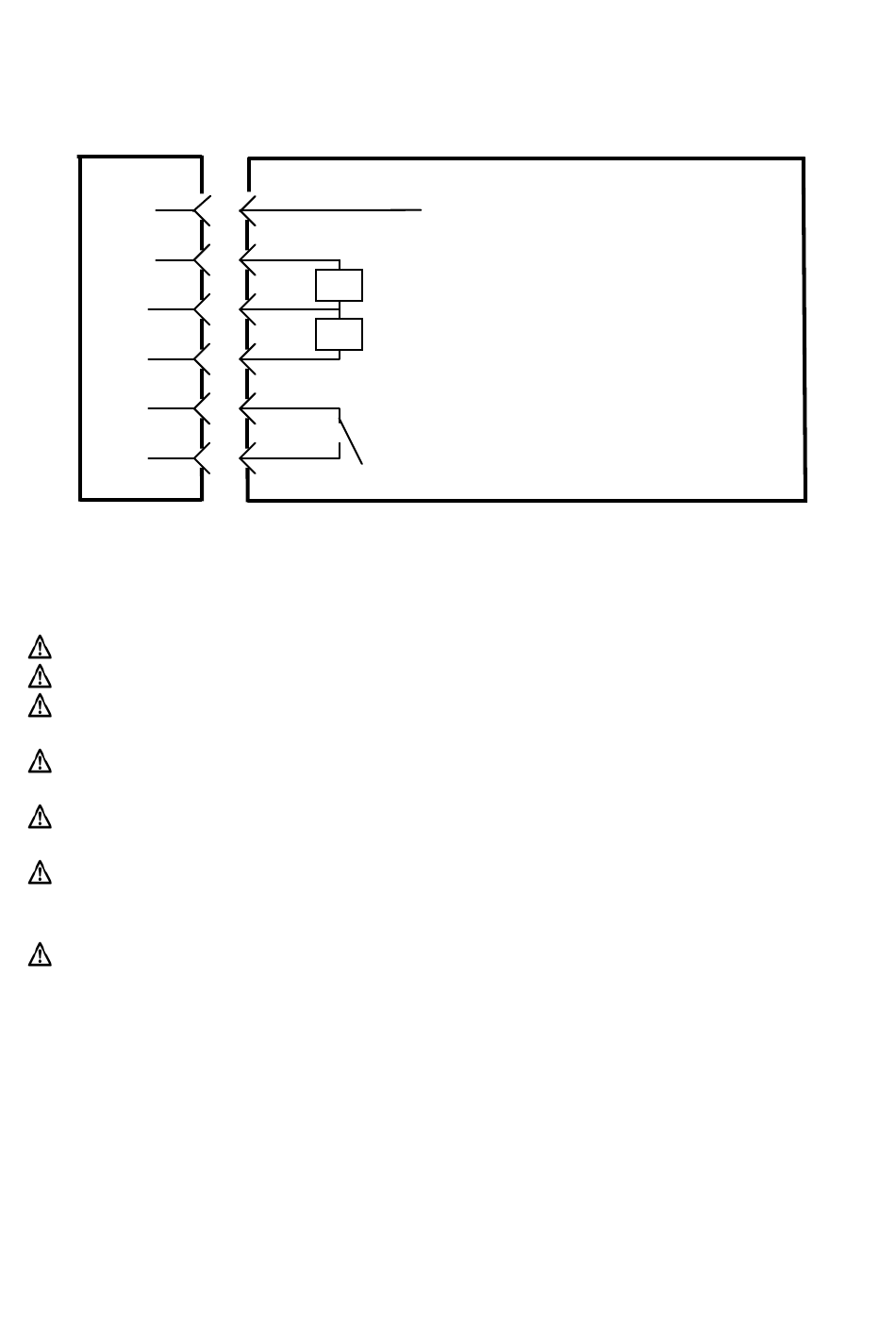

<Connexion du tiroir>
Imprimante
1
2
4
5
3
6
Attention : Utilisez un câble de tiroir blindé.
Attention : Deux entraînements ne peuvent pas être menés simultanément.
Attention : Le délai d'activation/désactivation du tiroir doit être indiqué à l'aide de
t1 et t2 dans le commande de génération de pulsation (ESC p m t1 t2).
Attention : L'ordre d'entraînement du tiroir doit être comme suit :
délai-ON/(délai-ON + délai OFF) ≤ 0,2
Attention : L'alimentation du tiroir doit toujours être fournie à partir de l'unité
d'alimentation de l'imprimante via un connecteur 4 broches.
Attention : La résistance du solénoïde du tiroir dévidoir doit être d'au moins 24 Ω. Si
vous utilisez un solénoïde avec une résistance inférieure, le solénoïde peut
être détruit par une surtension.
Attention : Ce produit utilise un connecteur modulaire comme connecteur dédié pour
le tiroir-caisse ou le terminal d'affichage client. Le connecteur ne doit pas
être connecté avec un connecteur qui mène à une ligne publique
commutée ou autre destination de ce type.
Tiroir
FG
Tiroir-caisse
Solénoïde 1
Tiroir-caisse
Solénoïde 2
Tiroir 1
OUVRIR/FERMER
