Fonctionnement
L'appareil Chattanooga Intelect F-SW fonctionne grâce à un écran couleur LCD TFT
avec une fonction d'écran tactile et une interface utilisateur graphique.
5.1
Interface utilisateur
L'interface utilisateur de l'appareil Chattanooga Intelect F-SW est divisée en plusieurs
zones pour afficher différentes informations. Les commandes individuelles sont
classées en groupes de fonctions (voir figure ci-dessous):
1
Boutons de commande
9
8
Boutons de commande

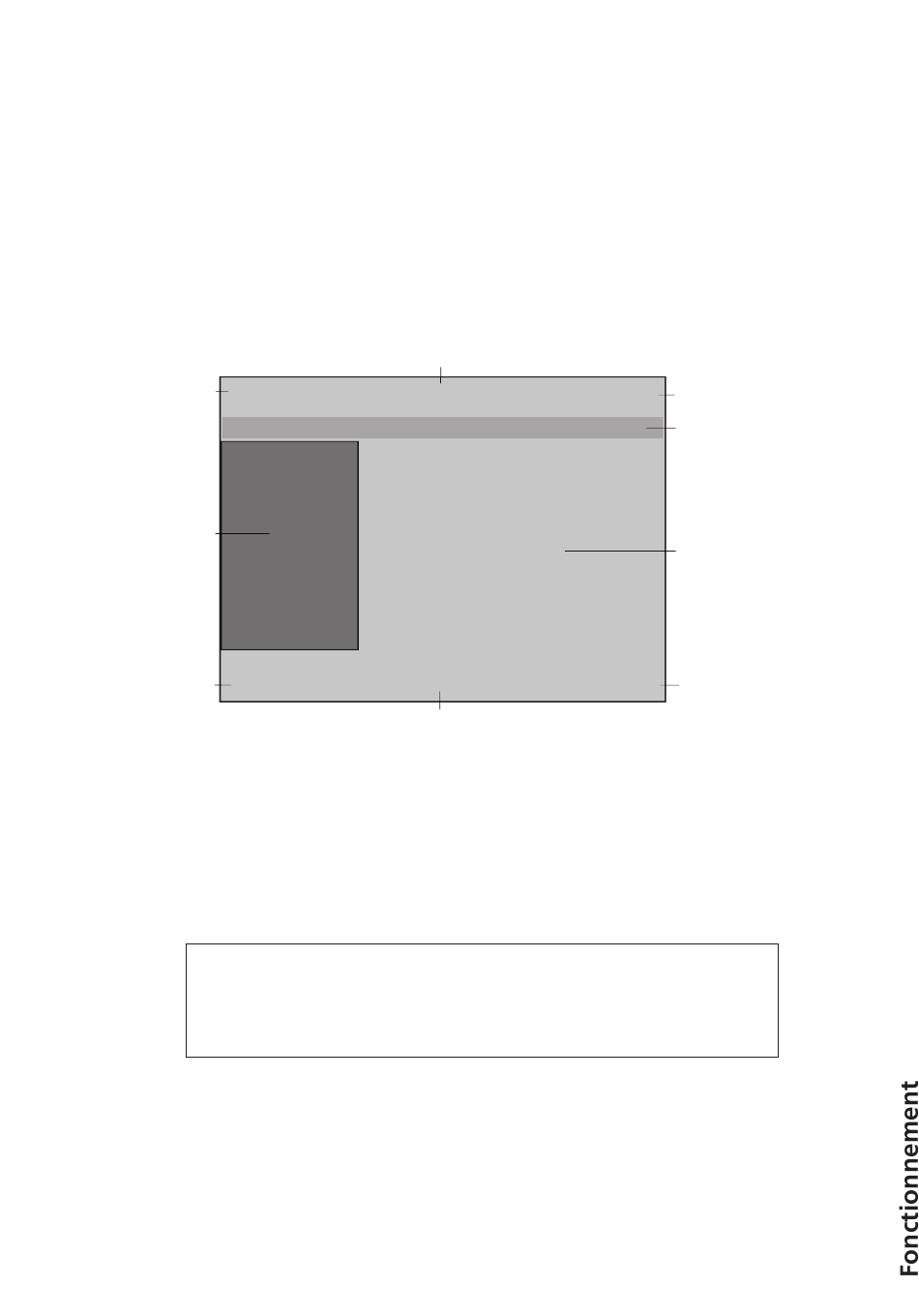

Fig. 5-12 Commandes
1 - 3 B arre de navigation supérieure
4
Barre d'état
5
Zone de sélection
6 - 8 B arre de navigation inférieure
9
A ffichage des paramètres (valeurs nominales et réelles)
REMARQUE
La description fonctionnelle suivante fait référence à la version du logiciel de
contrôle 13441.19.x.x ou ultérieure (ces informations s'affichent dans le menu
Informations).
13 610 02 1018
2
Boutons de commande
Boutons de commande
7
3
4
5
6
