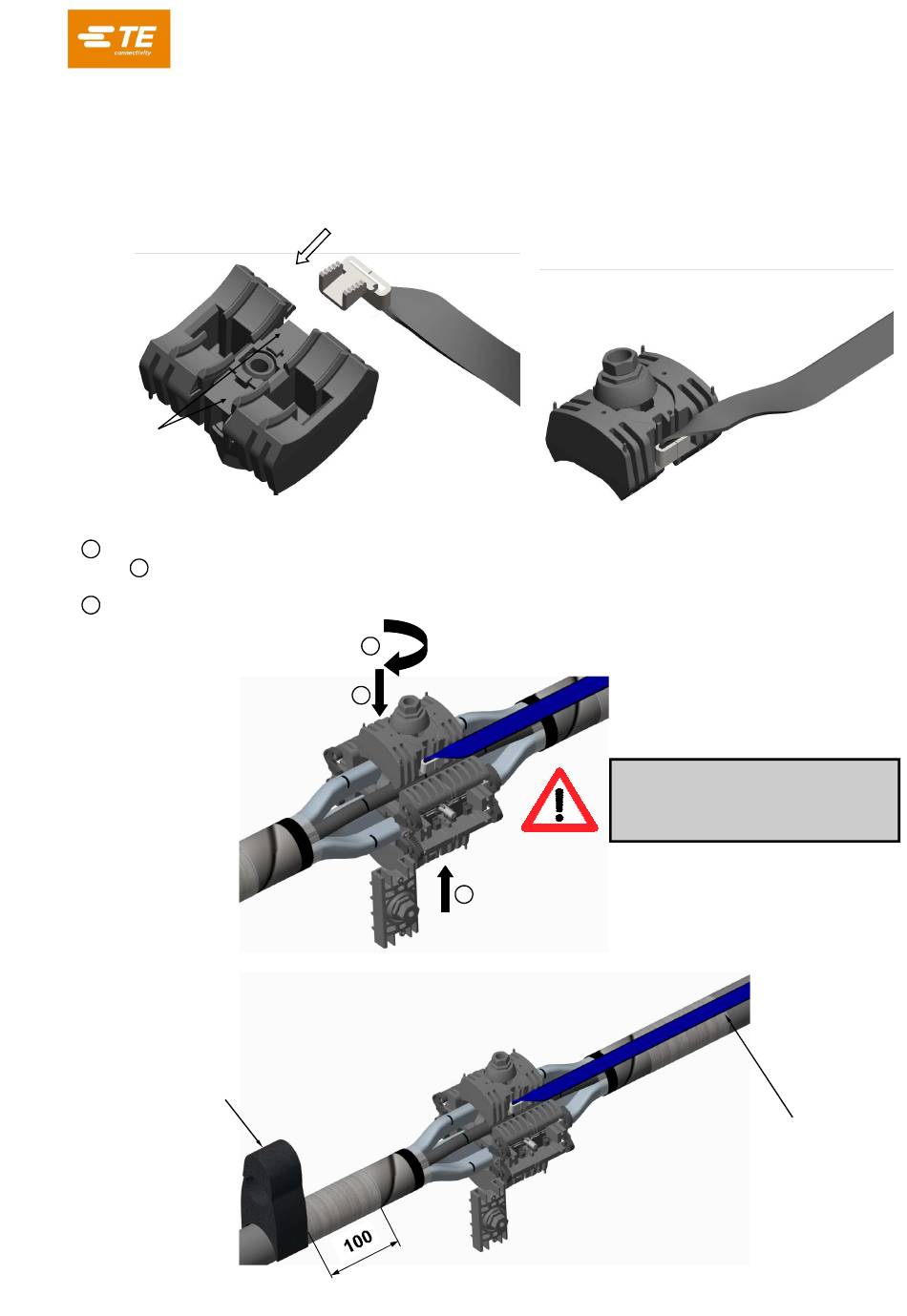

Le connecteur tétrapolaire est conçu de telle sorte que l'opérateur dispose de 4 possibilités pour ins-
6-2.6:
taller le dispositif de MALT suivant la position du neutre.
Repérer tout d'abord la position du neutre sur le câble principal.
Positionner ensuite la tresse sur la bride principale appropriée (Bride principale 1 + vis ou Bride
principale 2 + écrou) en fonction de la position du conducteur de neutre sur le connecteur.
Pour cela, faire coulisser la lame cuivre sur la bride à l'emplacement prévu jusqu'au « clic » d'arrêt.
Positions
possibles
* (Ci-dessus, représentation de la tresse sur bride principale 2 + écrou)
1
Insérer la bride principale 1 + vis dans le trou prévu à cet effet dans le séparateur.
6-2.7:
Puis,
mettre en place la bride principale 2 + écrou sur la vis, dépassant du câble et sur le sépara-
2
teur.
Serrer manuellement l'écrou de bride principale 2.
3
Mettre en place le profil de mousse au ras du repère (repère de marquage à l'intérieur du joint
6-2.8:
.
mousse)
Profil de mousse
Bride principale 1 ou 2
3
2
DDI 240-35 v2006 - 2107762-1 Rev.K - page 17/24
