Lester uniformément le support de module
⚫ Le module solaire (jusqu'à 19 kg) doit être positionné au niveau du sol ou au
centre d'un toit plat.
⚫ Un support adapté est celui qui est monté sur du bitume, du béton, dans le jardin
sur la pelouse ou sur la terrasse.
⚫ Le lestage est calculé en fonction du terrain IV (zone urbaine), dont au moins
15% de la surface sont construits avec des bâtiments dont la hauteur moyenne
dépasse 15m, et peut varier pour d'autres hauteurs ou structures de terrain.
⚫ En cas de montage sur un toit plat, le bord supérieur du bâtiment doit être
inférieur à 15m et l'installation photovoltaïque doit se trouver à au moins 1,25m de la
surface du toit du voisin. L'inclinaison maximale du support peut être de 5°.
⚫ Une dalle de béton doit peser 9 kg.
⚫ Vérifier que la statique du lieu d'installation est adaptée à l'installation
photovoltaïque. Technaxx Allemagne décline toute responsabilité quant à
l'adéquation de ton lieu d'installation.
Façade
⚫ Pour le montage, tu as besoin de tes propres chevilles et vis. Comme chaque mur
est différent.
⚫ Jusqu'à une hauteur (bord supérieur du module) de 4 m, le module verre-film peut
être utilisé, à condition que tu ne puisses pas marcher directement sous le module.
Connexion du panneau solaire (connexion CC)
Connexion des câbles CC des panneaux solaires à l'entrée CC du micro-onduleur.

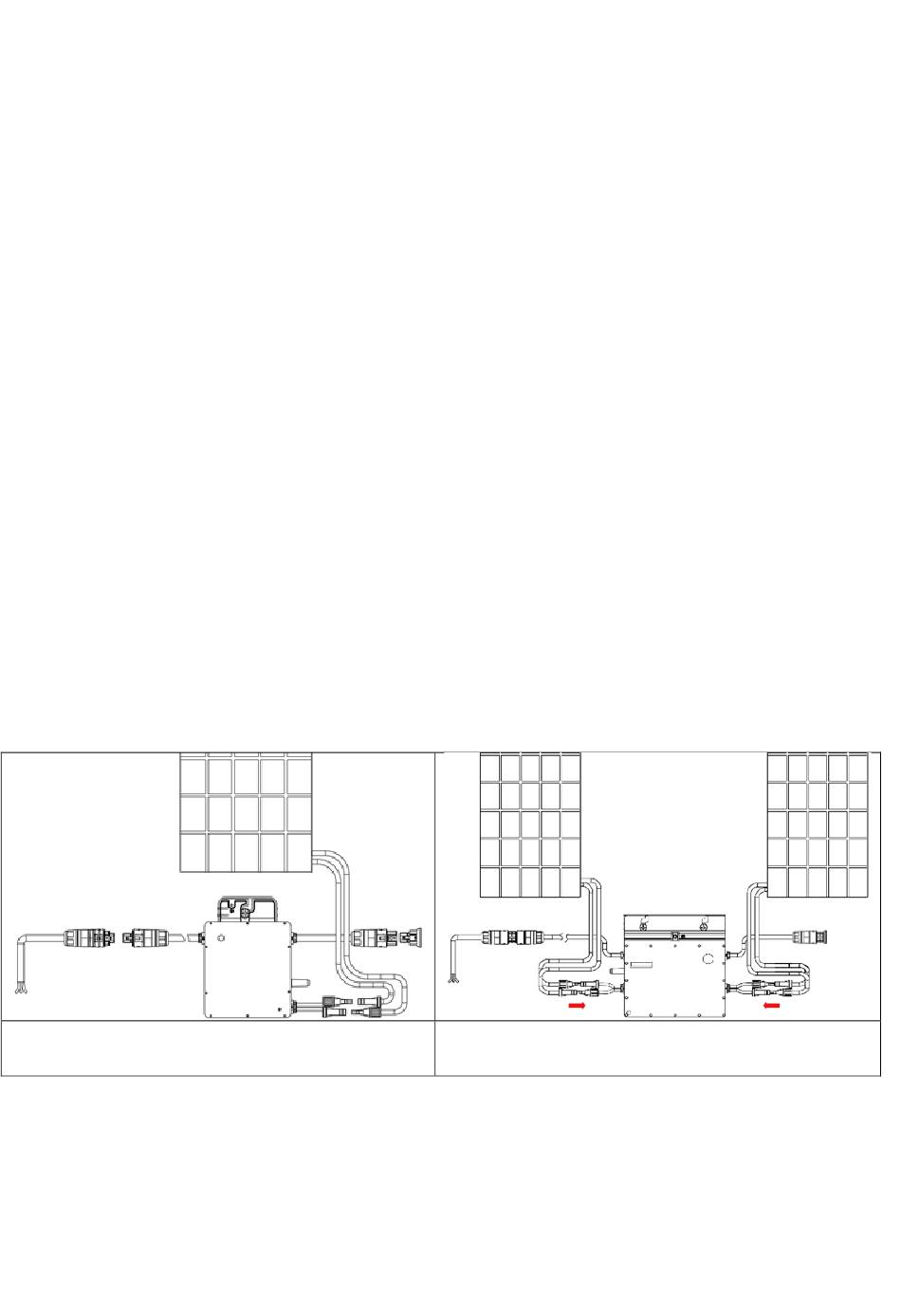

Connexion des panneaux solaires à
300W
Le 300W se connecte aux panneaux solaires via des connecteurs MC4. Le micro-
onduleur 600W fournit deux paires de connecteurs MC4 pour deux panneaux
solaires. Connectez simplement les câbles de connexion CC du micro-onduleur à la
partie correspondante du panneau solaire. En même temps, connectez la paire de
connecteurs ensemble jusqu'à ce que vous entendiez un "clic". Sur certains
Connexion des panneaux solaires à
600W
