3. Insertion du module serveur dans un châssis
d. Conservez le panneau de remplissage pour une utilisation ultérieure.
Attention –
vides pendant plus de 60 secondes. Insérez toujours un panneau de remplissage dans un
emplacement vide. Si vous n'installez pas de module serveur dans un emplacement, n'enlevez
pas le panneau de remplissage. Les panneaux de remplissage sont requis pour répondre aux
normes de la FCC en matière d'interférences électromagnétiques (EMI).
Retirez le couvercle arrière du connecteur midplane situé sur le panneau arrière du module
3
serveur.
Voir la section
couvercle arrière.

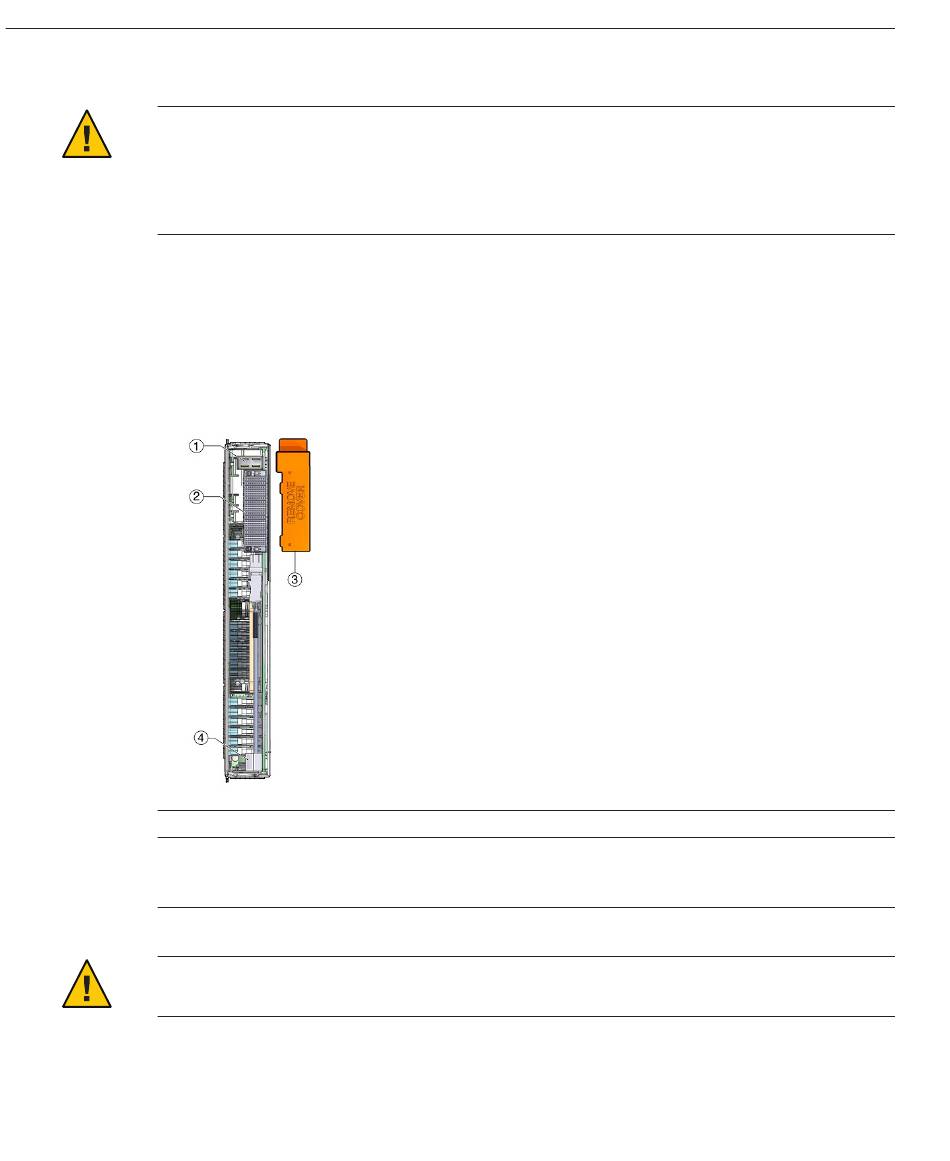

L'illustration suivante montre les fonctionnalités du panneau arrière sur le serveur Sun Blade
X4-2B.
Légende de la figure
1
3
Attention –
mains pour installer ou retirer le module serveur du châssis.
Ouvrez les deux leviers d'éjection du module serveur.
4
Mettez le module serveur en position verticale pour que les éjecteurs soient placés à droite.
36 Guide d'installation du serveur Sun Blade X4-2B • Septembre 2013
Risque d'arrêt du châssis. Ne faites pas fonctionner le châssis avec des emplacements
"Fonctions du panneau arrière" à la page 12
Connecteur d'alimentation
Couvercle arrière (à retirer)
Risque de chute - les modules serveur peuvent peser jusqu'à 10 kg. Utilisez les deux
pour connaître l'emplacement du
2 Connecteur d'E/S
4 Ports internes USB 0, 1
