Guide de démarrage rapide x-Series
ÉTAPE 5 CONFIGURATION VIA UN RÉSEAU
Les contrôleurs multi-écrans Datapath sont dotés de ports Ethernet uniques
ou doubles pour permettre aux utilisateurs d'intégrer le contrôleur à leur
réseau.
Pour les contrôleurs équipés de ports Ethernet doubles, un seul contrôleur
multi-écrans composant la chaîne doit être connecté au réseau. La sortie en
boucle Ethernet est prise en charge sur le second port LAN, ce qui signifie
que plusieurs périphériques peuvent être connectés.
3
3
4
4
O UT P U TS
OUT P U TS

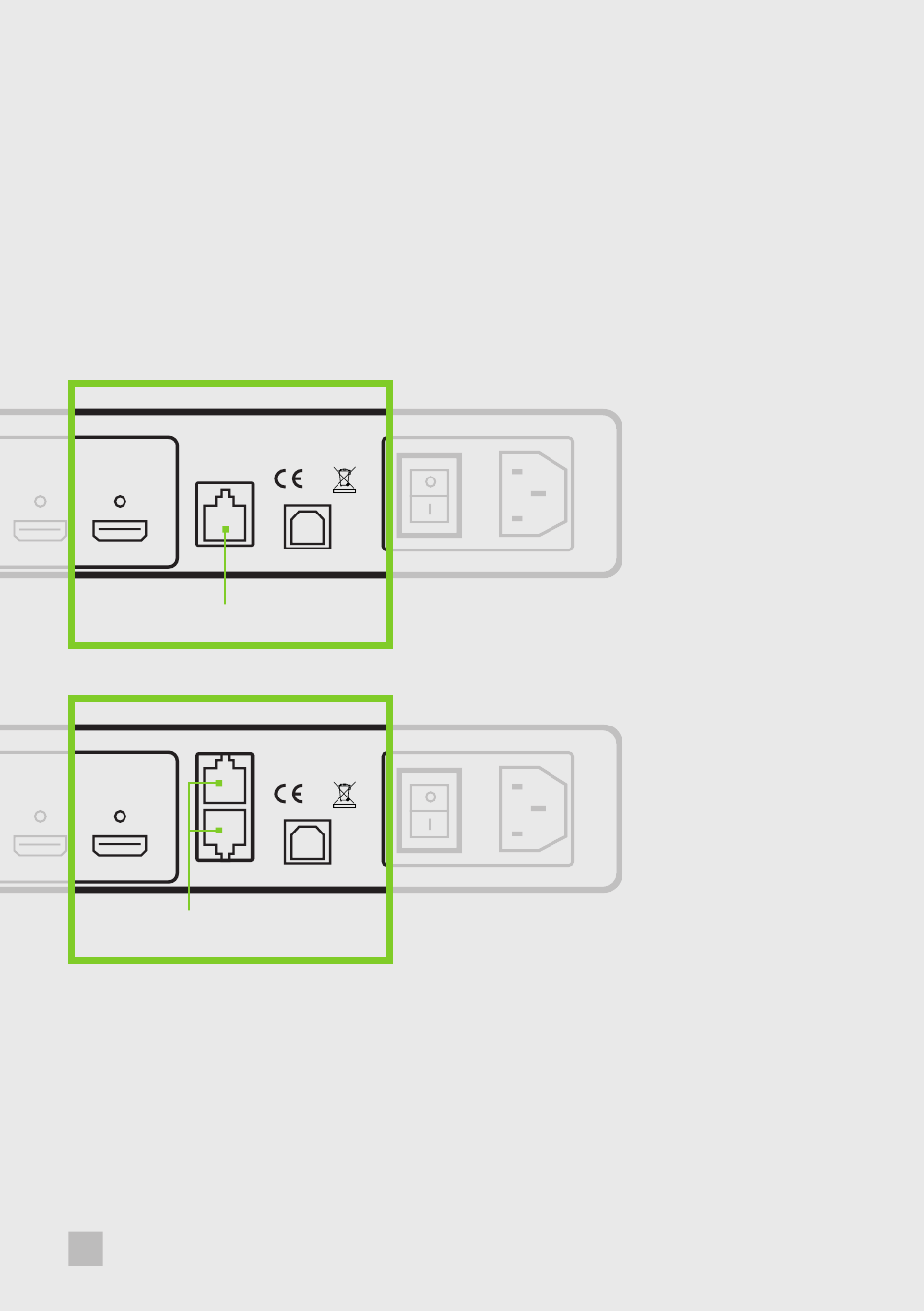

Ports Ethernet simples
3
3
4
4
OUT P U TS
O UT P U TS
Ports Ethernet doubles
Connectez le contrôleur à un réseau au moyen d'un connecteur LAN puis ouvrez
Wall Designer et créez votre propre disposition d'écrans (voir Étape 6).
6
M O DE L 2 1 6
M OD EL 2 1 6
MA D E IN ENGL A ND
MA DE I N E NG L A N D
L AN
L A N
U SB
U SB
1 0 0 - 2 4 0 V
1 0 0 - 2 4 0 V
M O DE L 1 7 5
M OD EL 1 7 5
MA DE I N E NG L A N D
MA D E IN ENGL A ND
L A N
L AN
U SB
U SB
1 0 0 - 2 4 0 V
1 0 0 - 2 4 0 V
1 AMAX 5 0 \6 0H z
1 AMAX 5 0 \6 0H z
1A FU SE
1A FU SE
1 AMAX 5 0 \6 0H z
1 AMAX 5 0 \6 0H z
1A FU SE
1A FU SE
