4. Vérifiez l'espace entre la courroie (A) et son guide (B).
Il doit être de 1 mm (0,04 po).
5. Desserrez les trois boulons (C) et ajustez la position du
guide (B) selon les besoins.
6. Serrez les boulons (C).
7. Fermez le capot du diviseur.
section Fermetures des capots du diviseur, page
8. Réglez à nouveau la tension d'une courroie neuve
après une courte période de rodage (environ 5 heures).
6.8.9 Boîtier d'entraînement des couteaux
Le boîtier d'entraînement du couteau convertit le mouvement de rotation en un mouvement oscillant d'entraînement
du couteau. Il est entraîné à partir d'un moteur hydraulique qui est alimenté par la pompe hydraulique de
l'adaptateur.
ATTENTION
Pour éviter toute blessure, avant d'effectuer l'entretien de la machine ou d'ouvrir les capots des
entraînements, reportez-vous à la
Boulons de fixation
Vérifiez le couple de serrage des quatre boulons de fixation du boîtier d'entraînement du couteau (A) et (B) après
les 10 premières heures de fonctionnement et ensuite toutes les 100 heures.
1. Serrez au couple d'abord les boulons latéraux (A), puis
les boulons inférieurs (B). Serrez à 271 N•m (200 pi•lb).
Retrait du boîtier d'entraînement du couteau
NOTE:
La procédure est la même aux deux extrémités de la plateforme à couteau double non synchronisé.
147644
MAINTENANCE ET ENTRETIEN
Reportez-vous à la
38.
6.1 Préparation pour l'entretien, page
333

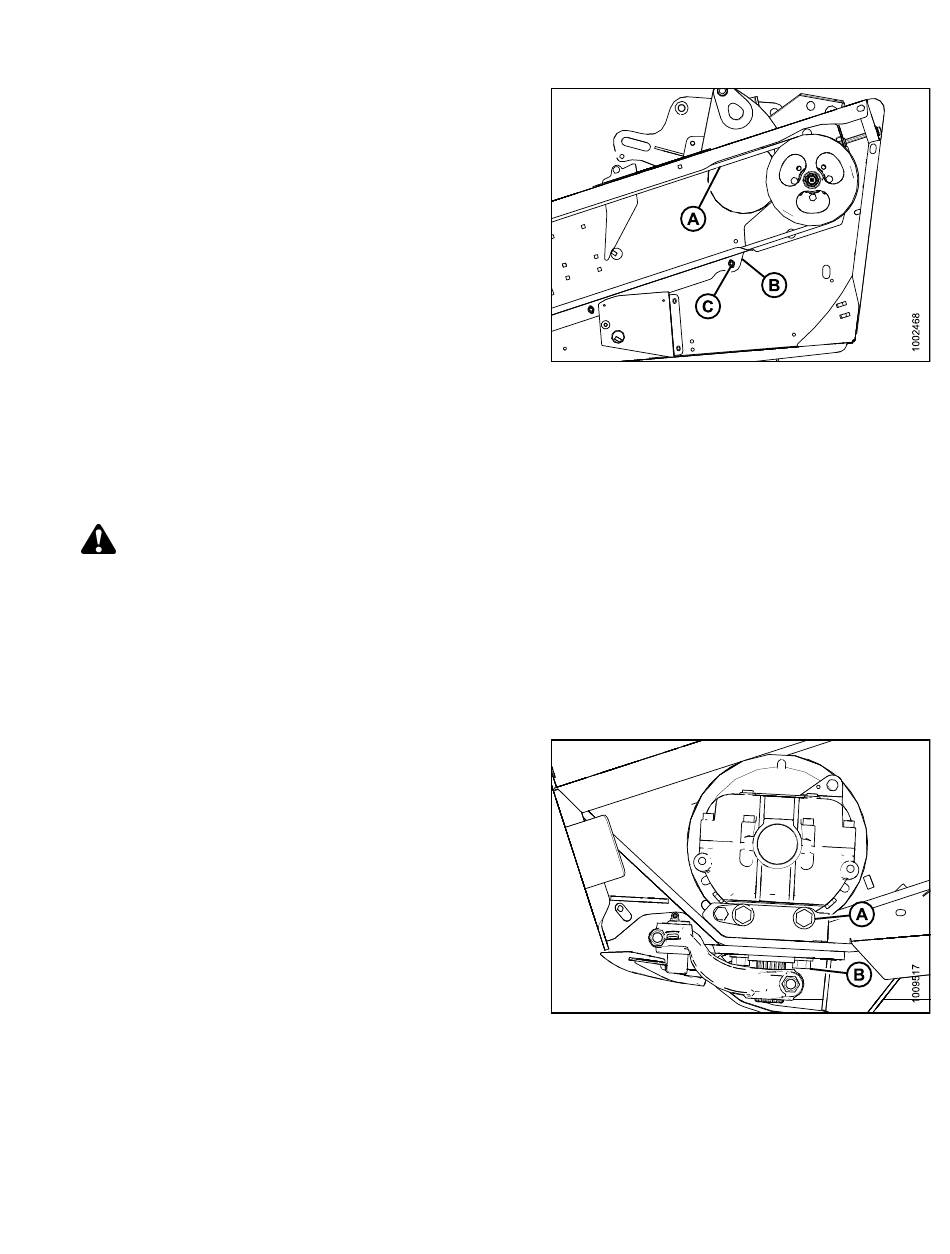

Figure 6.117: Entraînement des couteaux
259.
Figure 6.118: Boîtier d'entraînement des
couteaux
