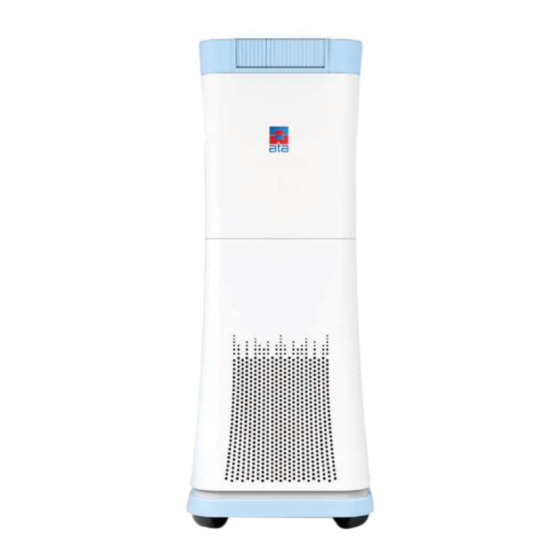

- Page 1 Unité mobile de Décontamination d’Air par Plasma MULTIZONE DOPAIR Guide utilisateur Guide Professionnel, implémentation & Services Guide utilisateur FR V2 – 25/03/2021...
-
Page 2: Table Des Matières
Lors de la mise à jour du Multizone, veuillez nous contacter pour toute anomalie. Lors de la mise à jour du Multizone, ATA se réserve le droit de modification des paramètres techniques, ainsi que du manuel lui-même. Sommaire Structure ………………………………………………. -
Page 3: Structure
Guide utilisateur 1. STRUCTURE Le Multizone adopte la technologie de désinfection de l'air par plasma avec les avantages d’une faible consommation d'énergie, d’une haute efficacité de dissolution et de dégradation des particules sans pollution, et d’une longue durée de vie. La technologie plasma utilisée dans le Multizone a été... -
Page 4: Principe De Fonctionnement
Guide utilisateur 1.2 Principe de fonctionnement Grâce à l’effet du ventilateur, l'air intérieur est aspiré dans l'appareil et passe d'abord par le filtre initial et central composé d’un préfiltre, d’un filtre HEPA H13 et d’un filtre à charbon actif. Ce bloc central filtre les grosses particules telles que les poussières et les poils ainsi que les particules fines, les odeurs et le COV. - Page 5 Guide utilisateur Surveillance de l’environnement Le Multizone dispose de différentes sondes qui permettent à l’utilisateur de surveiller la qualité d’air : -Humidité et température intérieure -Concentration particulaires PM2.5 et COV formaldéhyde (en option) Le Multizone dispose également d’un voyant lumineux qui indique rapidement la qualité de l’air à l’utilisateur.
-
Page 6: Paramètres Techniques
5. La prise d'alimentation doit être une prise à trois broches connectées avec une mise à terre appropriée. 6. Vérifiez régulièrement l'état de fonctionnement de l'appareil, et coupez l'alimentation en cas d'irrégularité. Seuls les techniciens de maintenance autorisés par ATA peuvent travailler sur le dépannage. 7. Vérifiez périodiquement l'efficacité de fonctionnement de l'appareil. -
Page 7: Utilisation
Guide utilisateur 6. UTILISATION Ecran ON/OFF 6. Humidité 11. Mode nuit 15. Vitesse de filtration Haut 7. Température 12. Mode 16. Autres informations Fonction 8. Verrouillage Programmation Mode silencieux 13. Mode auto Ventilateur 10. Réseau WIFI 14. Mode manuel Télécommande Utilisation de la télécommande Utilisation des touches 1. - Page 8 Guide utilisateur Utilisation de l’écran de la télécommande 1. Paramétré 6.Mode SYNC 11.Heure de fin du mode horloge 2. Veille 7.Heure actuelle 12.Logo ventilation 3. Mode manuel 8.Statut de travail du mode horloge 13.Barre de vitesse de ventilation 4. Mode automatique 9.Heure de début du mode horloge 14.Affichage numérique horaire 5.
- Page 9 Guide utilisateur a : Heure de démarrage du mode horloge : Appui court sur la touche Timer pour démarrer le paramétrage du mode horloge Régler les heures grâce aux touches haut et bas. Appuyer à nouveau sur la touche Timer pour régler les minutes. Appuyer une dernière fois sur la touche Timer pour finir le paramétrage.
- Page 10 Guide utilisateur Affichage Appuyez sur la touche « Display », les informations apparaissent sur l’écran du Multizone Visualisation des temps de fonctionnement et de la version du Multizone: 1.Appuyez sur "INQ", il sera affiché le temps de fonctionnement total ; 2.Cliquez sur "...
-
Page 11: Mode Manuel
Guide utilisateur Date et heure L’heure et la date doivent être réglées manuellement : Touche courte sur flèche BAS pour commencer à régler la date et l’heure. Le réglage s’effectue par séquence dans l’ordre suivant : année, mois, jour, heure, minutes. Utilisez les flèches HAUT et BAS pour régler chaque donnée (la donnée à... -
Page 12: Mode Programmation
Guide utilisateur 3. Réponse de l'appareil en mode auto A. Touche courte sur POWER pour passer en mode manuel B. Touche courte sur VENTILATEUR pour changer la vitesse de filtration 4. Affichage en mode auto A. L’icône AUTO clignote lorsque le stérilisateur est activé (dépassement des seuils de concentration) B. -
Page 13: Mode Nuit
Guide utilisateur C. L’icône PROGRAMMATION clignote lorsque le mode de programmation activé est actuellement en fonctionnement MODE NUIT 1. Démarrer le mode nuit A. Assurez-vous que le Multizone est en marche B. Touche longue sur FONCTION pour activer ou désactiver le mode nuit C. - Page 14 Guide utilisateur F-00 A-01 Lorsque le code d’information s’affiche sur le panneau de contrôle de l’appareil, cela signifie qu’il est nécessaire de procéder à une inspection visuelle de l’état des filtres et de procéder à leur éventuel remplacement. NB : Les filtres ont une durée de vie maximale de 3.200 heures d’utilisation. Dès lors, à la quatrième apparition F-00 A-01 du code d’information...
-
Page 15: Remplacement Des Filtres
Guide utilisateur REMPLACEMENT DES FILTRES NB : Le remplacement du filtre et le bio-nettoyage de l’unité doivent se faire hors-tension. La procédure pour retirer le filtre est la suivante : 1. Eteignez et débranchez le Multizone avant toute manipulation 2. Ouvrez le panneau du côté de l’interrupteur, comme sur l’image 6-1 (1) & (2) 3. -
Page 16: Protocole De Bio-Nettoyage Du Multizone
Guide utilisateur PROTOCOLE DE BIO-NETTOYAGE DU MULTIZONE Equipement requis : lingettes microfibres et solution nettoyante/désinfectante pour instruments et surfaces de milieu hospitalier. Equipement nécessaire : Lingettes microfibres ou lingettes jetables Solution de nettoyage microbicide, bactéricide et virucide Gants fins Masque de protection Combinaison intégrale à... -
Page 17: Dépannage
1. Pour tout problème non mentionné ci-dessus, veuillez contacter le service après-vente ATA. 2. Débranchez l'alimentation avant l'entretien. 3. Un problème grave du Multizone doit être résolu par des professionnels autorisés par ATA pour éviter des dommages au stérilisateur ou des blessures aux usagers.
