C maxi 10 cm
α maxi 100°
PILIER ETROIT
B
A
Prévoir un support métallique pour
fixer ou souder la patte pilier afin
de respecter les côtes d'implantation
(voir tableau des côtes)

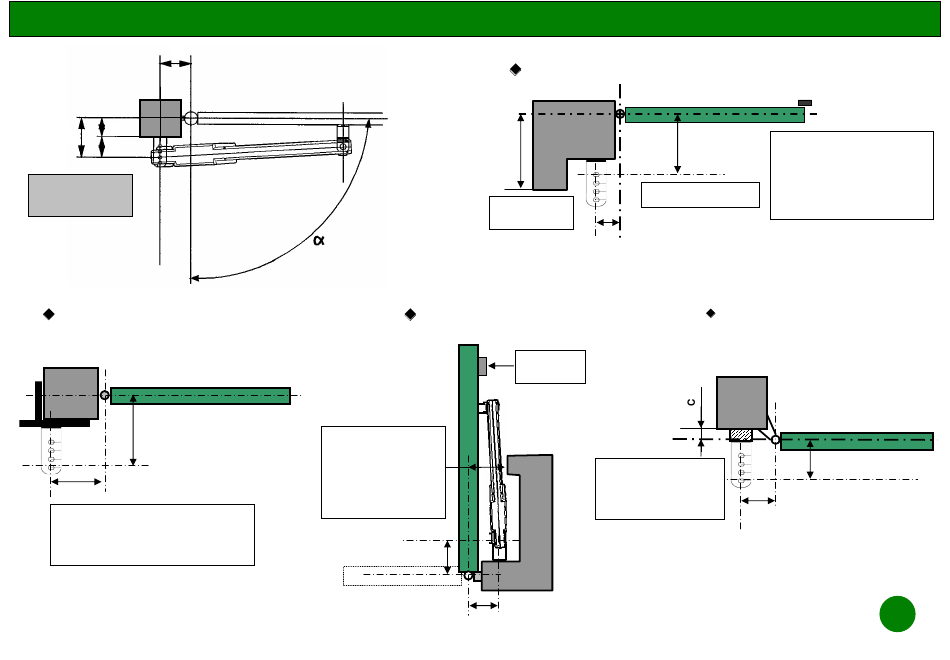

PARTICULARITES D' INSTALLATIONS
ECOINCON
Côte X 13,5cm mini
Si côte X inférieure
à 13,5cm , prévoir
une niche pour loger
l'opérateur quand
le portail est ouvert
B de 12 à 16 cm
COTE C SUPERIEURE à 10 cm
C
A + B = 2 cm maxi
C supérieur
à 10 cm
A minimum 10 cm
Butée
ouverture
INTERIEUR
C négatif maxi –2cm
X
Mettre une entretoise
égale à C pour avoir
B = 12 cm
A 10 cm mini
B ne doit pas
Il est nécessaire de nicher la
dépasser 16 cm
patte pilier ,dans le pilier
afin de respecter les côtes
d'implantation .
Utiliser le trou le plus prés
du pilier sur la patte .
COTE C NEGATIVE
Maximum - 2 cm
B = 10 cm
A= 12 cm
