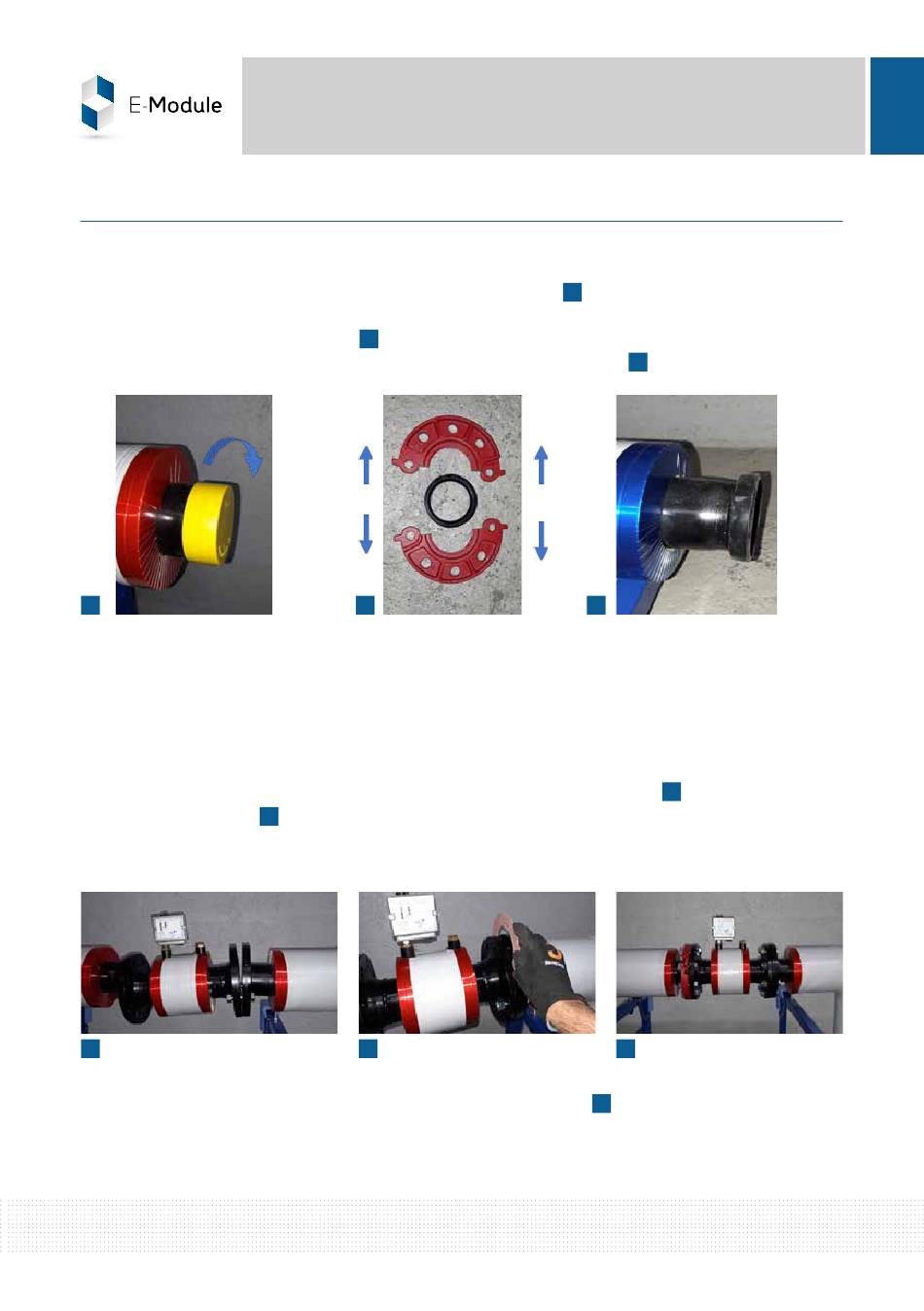

4.5 PRÉPARATION ET MISE EN PLACE DE MODULE
Afin de faciliter le raccordement :
Cas de montage d'un LAC B1
- Retirer les cabochons de protection sur le pack hyraulique chaudière.
- Ouvrir complètement les brides rainurés livrées avec le pack hydraulique chaudière
nécessaires à l' a ssemblage du module.
- Positionner le joint sur l' e xtrémité du collecteur du pack hydraulique chaudière.
1
Une fois les joints mis en place sur les collecteurs, monter les accessoires de LAC sur le LAC
( Manchette de contrôle avec un ou deux filtres en fonctions du nombre de piquages).
Raccorder en premier la manchette de contrôle du côté de la bride du LAC.
Il sera plus simple de monter le côté bride rainuré par la suite.
Positionner la manchette de contrôle et mettre 2 boulons pour maintenir l' e nsemble
et faciliter la pose du joint
4
Une fois la manchette de contôle raccordée au pack hydraulique chaudière
raccorder les filtres aux collecteurs HT et BT en procédant de la même manière.
16
Notice d'installation
2
2
5
5
1
3
3
4
6
6
,
L AC / MO DUL E LIAISON ARRIÈRE D E CH AUDIÈRES
