Superposition parallèle 2 à 10 blocs
(Dual-stack/Multiple-stack)
Dans une superposition parallèle, deux ou plusieurs onduleurs sont superposés pour créer une barre omnibus
commune de 230 Vca.
Ø L'ensemble des onduleurs partage une entrée commune (la source CA) et exécute des charges sur une
sortie commune.
Ø Jusqu'à 10 onduleurs peuvent être installés dans une disposition parallèle. L'exemple sur cette page présente
trois onduleurs. Le diagramme de câblage sur la page suivante en présente quatre.
1,3 kVA 230 Vca
Figure 20

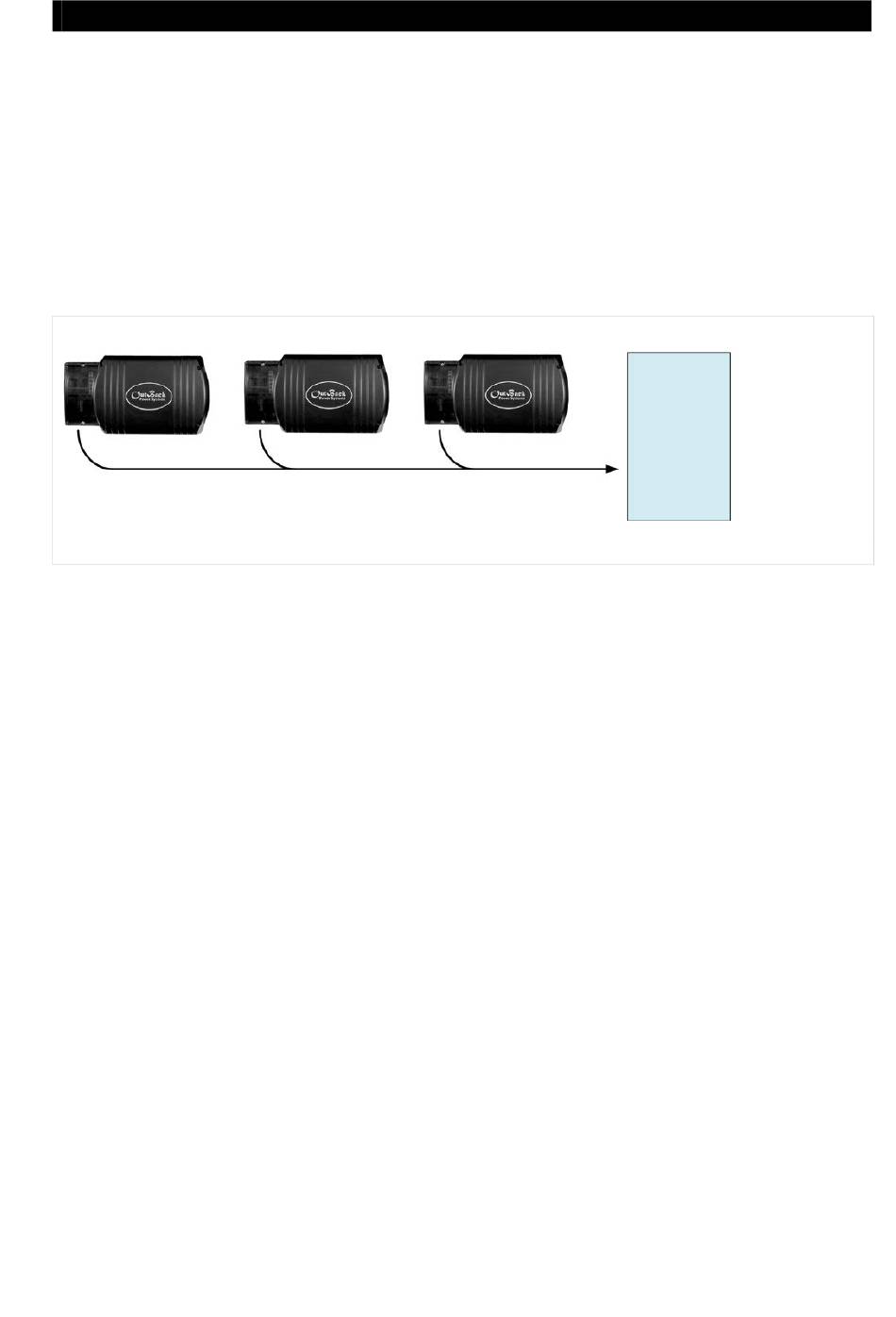

Exemple de disposition de superposition parallèle (trois onduleurs)
En installant un système parallèle, les règles suivantes doivent être observées.
Ø La superposition parallèle nécessite un afficheur de système et un HUB.
Ø L'onduleur qui est monté physiquement le plus bas est toujours le maître et est programmé en tant que
Master. (Consultez le manuel de l'afficheur de système pour de plus amples instructions sur la
programmation.) Le montage sous les autres onduleurs permet au maître d'éviter une accumulation de
chaleur et de demeurer relativement frais comme le montre son plus grand régime d'utilisation.
Ø Le maître doit toujours être connecté au port 1 sur le HUB. Les autres onduleurs doivent être sélectionnés en
tant que maître.
Ø L'ensemble des onduleurs esclaves, en fonction de leur nombre, doivent être sélectionnés comme
OB Slave L1 pendant la programmation.
Ø L'ensemble des dispositifs de surintensité doit être calibré pour 30 Aca ou moins.
Ø L'ensemble des câblages doit être calibré pour 30 Aca ou plus.
Ø L'ensemble des disjoncteurs doit être calibré de façon appropriée pour les charges et la puissance
de l'onduleur.
Ø L'ensemble des onduleurs doivent être du même modèle.
Ø L'entrée CA (générateur ou réseau électrique) doit être de 230 Vca à 50 Hz (monophasée).
Ø En câblant la source CA aux onduleurs, les codes locaux peuvent demander que les circuits d'onduleurs soient
localisés à l'extrémité opposée du panneau à partir du disjoncteur principal. Ceci évite la surcharge de la barre
omnibus CA.
