ITRS-9
VARIATEUR DE VITESSE
ÉLECTRONIQUE

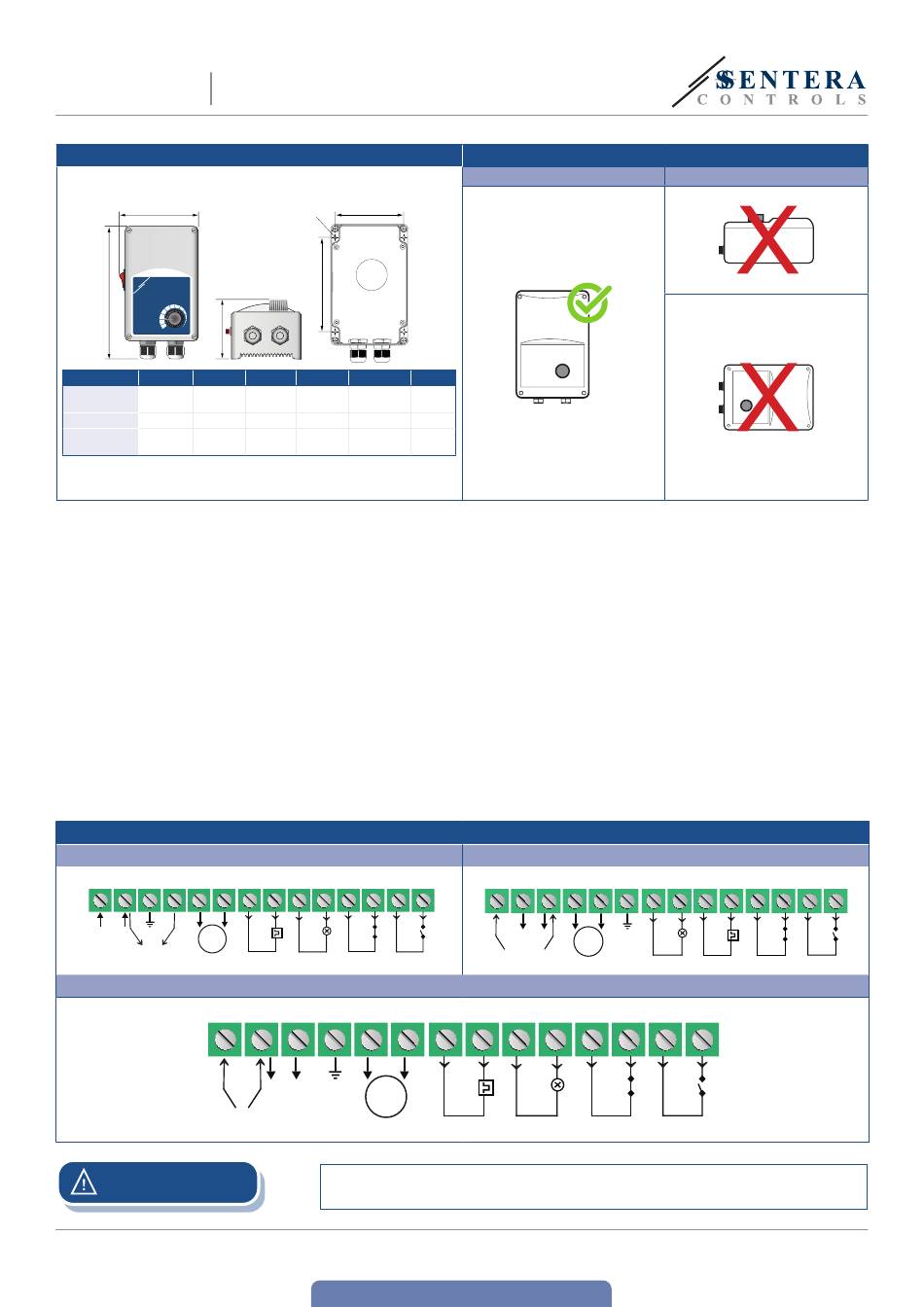

Fig. 1 Dimensions de montage
B
A
C
Code d'article
A
B
ITRS9-15-DT
162 mm
96 mm
ITRS9-30-DT
ITRS9-50-DT
162 mm
96 mm
ITRS9-60-DT
205 mm
124 mm
ITRS9100-DT
Fig. 3 Câblage et connexions
ITRS9-15-DT, ITRS9-30-DT
L
N
PE L1 U2 U1 TK TK AL AL NC NC NO NO
M
110 à 240 VCA/
50 à 60 Hz
230 VCA
ITRS9-60-DT, ITRS9100-DT
L
110 à 240 VCA/
50 à 60 Hz
ATTENTION
MIW-ITRS-FR-000 - 16 / 02 / 2022
F
D
E
C
D
E
F
75 mm
71 mm
108,8 mm
93 mm
71 mm
108,8 mm
97 mm
102 mm
140 mm
4.
Insérez les câbles à travers les presse-étoupes et effectuez le câblage selon le
schéma de câblage (voir Fig. 3) tout en respectant les informations de la section
"Câblage et connexions" ci-dessus.
4.1
Connectez le moteur / ventilateur (bornes U2, U1 et PE);
4.2
Branchez les bornes d'alimentation (L et N);
4.3
Le cas échéant, connectez la sortie non régulée (bornes L1 et N). Elle peut
être utilisée pour alimenter une vanne de 230 VAC, une lampe, etc. L1 est
alimenté lorsque la sortie régulée est active et la connexion d'un élément à
celle-ci est facultative.
4.4
Connectez la protection contre la surchauffe du moteur (bornes TK). Si
aucune protection contre la surchauffe du moteur n'est disponible, les deux
points de connexion TK doivent être connectés via un pont. En standard, il
y a un pont entre les terminaux TK.
4.5
Le cas échéant, connectez la sortie d'alarme (bornes AL).
4.6
Le cas échéant, connectez les contacts normalement fermés et normalement
ouverts pour la commutation marche / arrêt externe ou à distance (bornes
NO, NC).
N
L1
PE
U1
U2
230 VCA
M
Assurez-vous d'utiliser des câbles d'un diamètre approprié.
www.sentera.eu
retour à la table des matières
Fig. 2 Position de montage
Correct
Ø 4,2
Ø 4,2
Ø 4,6
ITRS9-50-DT
L
L1 N
U2 U1 PE AL AL TK TK NC NC NO NO
M
230 VCA
110 à 240 VCA/50
à 60 Hz
TK TK AL AL NC NC NO NO
Incorrect
7 - 9
