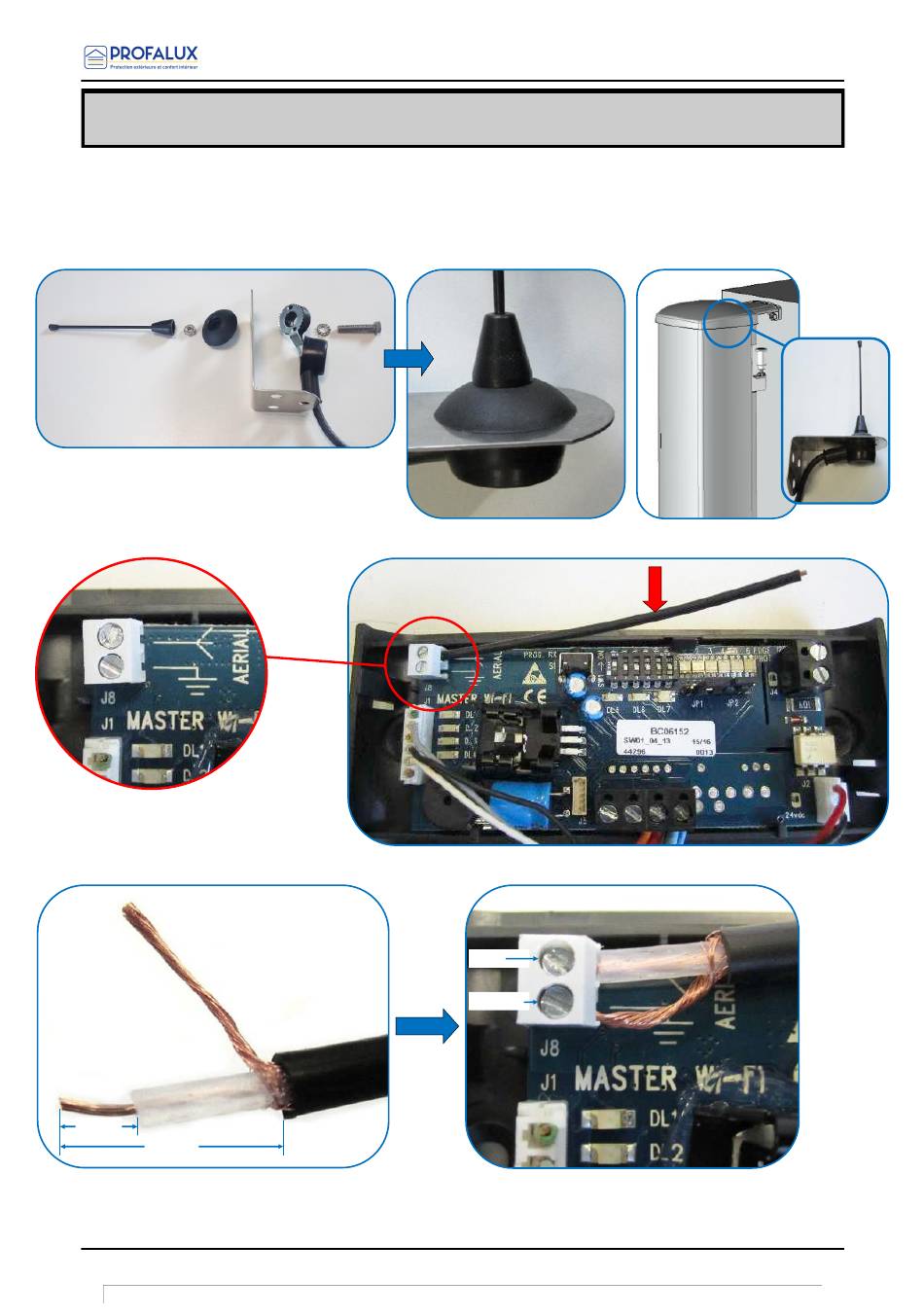

Installation de l'antenne extérieure
Etape 1 :
Installer l'antenne.
- Monter l'antenne sur l'équerre, en suivant l'ordre de montage, comme ci-dessous.
- Fixer l'équerre contre le Totem (visserie à adapter, non fournie).
- Passer le câble de l'antenne à travers les ouvertures du chapeau, situées derrière.
- Descendre le câble à l'intérieur du Totem et l'introduire dans le coffret, par les presse-étoupes.
Ordre de montage
Etape 2 :
Retirer l'antenne intégrée sur la carte de gestion MASTER.
Etape 3 :
Câbler l'antenne extérieure sur la carte de gestion MASTER.
5 mm
15 mm
- Dénuder le câble d'antenne extérieure.
- Torsader les brins ensemble.
- Couper les brins qui dépassent.
12/17
Installation_Moteur Totem_N°9816
Installation_Moteur Totem_N°7386
Installation_Moteur Totem_N°9416
Ant.
Masse
- Connecter le câble d'antenne extérieure :
Fil blindage (tresse extérieure) → Vers Masse.
Fil d'antenne (fil au centre) → Vers Ant.
p.16
