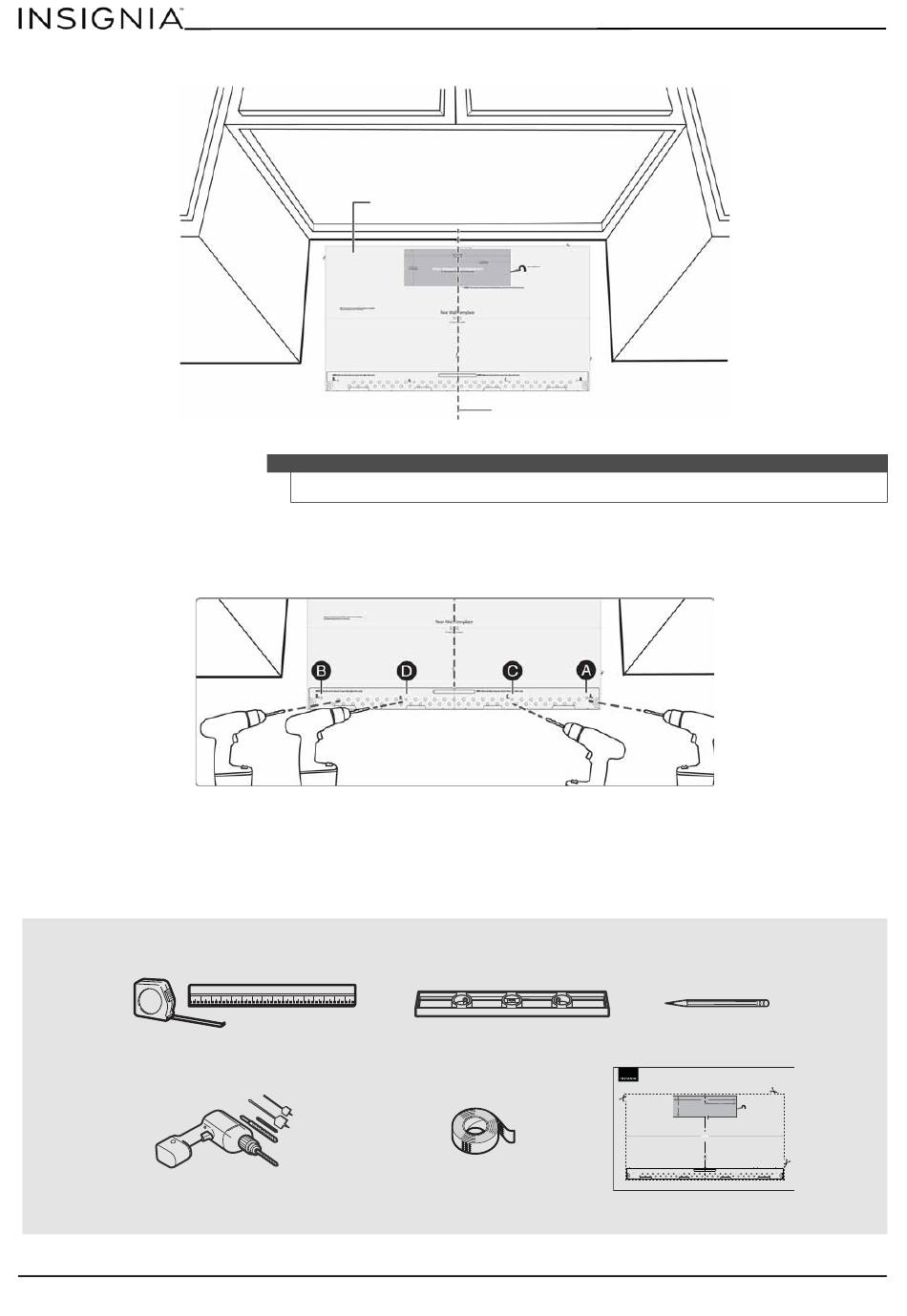

5 Fixer le gabarit avec un ruban adhésif afin qu'il soit centré sur la ligne verticale et que la bordure supérieure soit
alignée sur la ligne horizontale.
6 Identifier un orifice qui s'aligne avec un montant (il s'agit de C ou D).
7 Percer des orifices dans la gabarit aux points A, B et C ou D. Si les orifices sont alignés avec un montant, percer un
orifice de 3/16 po. Si les orifices sont alignés avec un montant, percer un orifice de 3/16 po. Dans le cas contraire,
percer un orifice de 5/8 po pour les boulons à ailettes. Aux moins trois orifices doivent être utilisés pour le
montage.
Sont nécessaires :
Règle ou mètre à ruban
Perceuse électrique avec des mèches de 3/16
12
Attention
Doit être monté sur un montant au moins.
Remarque : En fonction de l'emplacement des montants, l'installation
peut paraître différente. Le montage doit s'effectuer sur un montant au
moins.
et 5/8 po
www.insigniaproducts.com
NS-OTR16WH8(-C) / NS-OTR16BS8(-C) / NS-OTR16SS8(-C)
Partie supérieure du gabarit
aligné sur la ligne horizontale
Ligne verticale dans le centre
Niveau
Ruban adhésif
Crayon
Rear Wall Template / Gabarit pour mur arrière / Plantilla de pared posterior
NS-OTR16WH8/NS-OTR16WH-C/NS-OTR16BS8/NS-OTR16BS8-C/NS-OTR16SS8/NS-OTR16SS8-C
It is very important to read and follow the directions in the Installation Guide before proceeding with this rear wall template.
Il est essentiel de lire et de suivre les instructions du Guide d'installation avant de procéder à l'utilisation de ce gabarit pour mur arrière.
Es muy importante de leer y seguir las instrucciones en la Guía de instalación antes de usar esta plantilla para pared posterior.
0.38 in. (9.7 mm) to edge / 0,38 po (9,7 mm) jusqu'au rebord / 0.38 pulg. (9.7 mm) hasta el borde
12 in. (304.8 mm)
12 po (304,8 mm)
6 in. (152.4 mm)
6 po (152,4 mm)
OPTION B: OUTSIDE BACK EXHAUST (HORIZONTAL DUCT):
4 in. (101.6 mm)
Saber or keyhole saw
4 po (101,6 mm)
Cut a hole through the rear wall for the exhaust adapter.
Scie à main
OPTION B : CONDUIT D'ÉVACUATION EXTÉRIEUR ARRIÈRE (CONDUIT HORIZONTAL) :
Serrucho de punta
Forer un orifice dans le mur arrière pour l'adaptateur du conduit d'évacuation.
OPCIÓN B: CONDUCTO DE ESCAPE EXTERIOR DE LA PARTE POSTERIOR (CONDUCTO HORIZONTAL):
Taladre un agujero a través de la pared posterior para el adaptador de escape.
CAUTION: If exhaust adapter is positioned outside recommended dimension, grease-laden air will discharge into you house.
ATTENTION : Si l'adaptateur du conduit d'évacuation n'est pas conçu conformément aux dimensions recommandées, de l'air graisseux sera réparti dans le domicile.
CUIDADO: Si el adaptador de escape se hace más grande que las dimensiones recomendadas, aire saturado de grasa se despedirá en su hogar.
NOTE: It is very important to read and follow the directions in the Installation
Guide before proceeding with this rear wall template.
REMARQUE : Il est essentiel de lire et de suivre les instructions du Guide
d'installation avant de procéder à l'utilisation de ce gabarit pour mur arrière.
NOTA: Es muy importante de leer y seguir las instrucciones en la Guía de
Rear Wall Template / Gabarit pour mur arrière /Plantilla de pared posterior
instalación antes de usar esta plantilla para pared posterior.
30 in. (762 mm)
30 po (762 mm)
30" minimum width required
Largeur minimal requise 30 po
Anchura mínima de 30 pulg. requerida
NOTE: Make sure that at least one of your holes aligns with a stud.
NOTE: Make sure that at least one of your holes aligns with a stud.
REMARQUE : Vérifier qu'au moins un des orifices soit aligné avec un montant.
REMARQUE : Vérifier qu'au moins un des orifices soit aligné avec un montant.
NOTA: Asegúrese de que por lo menos uno de los orificios sea alineado con una viga.
NOTA: Asegúrese de que por lo menos uno de los orificios sea alineado con una viga.
B.
C.
A.
D.
