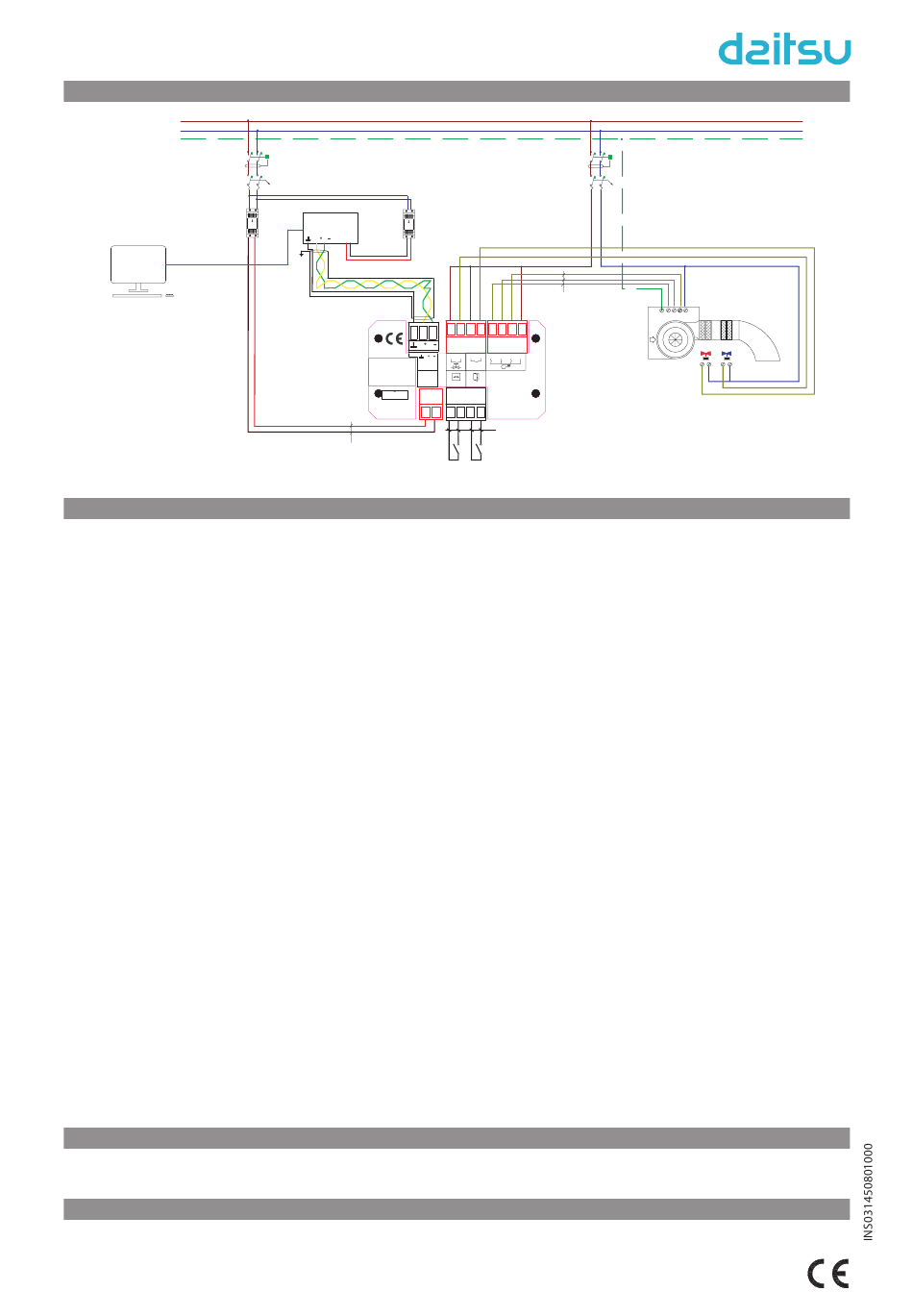

Schéma de montage
Phase
SECTEUR
Neutre
(*)
Terre
ID-0
IM-0
Ethernet
Caractéristiques techniques
Alimentation
Tension de fonctionnement. . . . . . . . . . . . . . 24 Vcc ± 20 %
Intensité nominale maximale . . . . . . . . . . . . . . . . . 100 mA
Source d'alimentation (incluse) . . . . . . 85-264 Vca, 50/60 Hz
Communications
Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RS-485
Bornes . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-, B+, GND
Protocole. . . . . . . . . . . . . . . . . . . . . . . . . . .Modbus RTU
Vitesse de transmission configurable . . . . 1200...115200 Baud
Configuration Modbus . . . . . . . . . . . . . .8E1, 8O1, 8N1, 8N2
Entrées numériques (Porte-carte, fenêtre)
Tension en circuit ouvert. . . . . . . . . . . . . . . 11,4 Vcc ±0,2 V
Intensité en court-circuit. . . . . . . . . . . . . . . . . . . . 3,4 mA
Impédance d'entrée activée. . . . . . . . . . . . . . . . . <230 kΩ
Impédance d'entrée désactivée . . . . . . . . . . . . . . > 441 kΩ
Sonde de température avant
Plage de mesure . . . . . . . . . . +5 °C à +45 °C (+41 °F à 113 °F)
Résolution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 °C
Sorties numériques (Ventilo-convecteur, Vannes)
Type de contact . . . . . . . . . . . . . . .Relais libre de potentiel
Tension maximale de travail. . . . . . . . . . . . . . . . . . 250 Vca
Intensité maximale . . . . . . . . . . . . . . . 5 A, charge résistive
Écran LCD
Type . . . . . . . . . . . . . . . . . . . Cristaux liquides rétroéclairé
Dimensions zone visible . . . . . . . . . . . . . . . . . 64 x 26 mm
Type éclairage . . . . . . . . . . . . . . . . . . . . . . . LED blanche
Voyant LED frontal
Commande allumée . . . . . . . . . . . . . . . . . . . LED éteinte
Commande en attente . . . . . . . . . . . . . . LED verte allumée
Réinitialisation . . . . . . . . . . . . . . . . . . .LED rouge allumée
Références de produit
FCD MODBUS AC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3IFD9151
REMARQUE : L'emballage inclut : Commande de ventilo-convecteur, cadre de garniture blanc, source d'alimentation.
Documents relatifs
Manuel de configuration. . . . . . . . . . . . . . . . . . . . . . DMC
L'emballage de ce produit est considéré comme un conteneur industriel, le destinataire étant un professionnel.
Le fabricant n'est pas responsable de la mauvaise utilisation ou installation du produit.
Document susceptible d'être modifié sans préavis.
MODBUS
FA-15W-24V
LED
FA-15W-24V
Vadj.
LED
Vadj.
24 VAC
MAÎTRE
24 VAC
B
A
+ -
RS-485
2 x 0,5 mm
2
+ GND
B
RS-485
Alimentation
+
FCD MODBUS AC
Modèle : Modbus RS-485
Alimentation : 24 Vdc / 60 mA
IP20
2 x 1,5 mm
2
Normalement ouvert
3 A, charge inductive
ID-0
IM-0
3 x 1,5 mm
2
12
11
10
9
8
7
6
5
A
B A
12
11
10
9
8
7
6
5
III
I
C
AUX
_
4
3
2
1
1
2
3
4
2 x 1,5 mm
Un diagramme fonctionnel est défini. Il est de la responsabilité
2
de l'installateur de protéger l'installation conformément
aux réglementations applicables dans chaque pays.
Contact
Contact
porte-contact
fenêtre
Boutons à l'avant
FROID/CHALEUR, +T, -T, Vitesse ventilo-convecteur, ON-OFF
Température de travail
Fonctionnement . . . . . . . . . . . . 0 °C à +50 °C (32 °F à 104 °F)
Stockage . . . . . . . . . . . . . . . -20 °C à +85 °C (-4 °F à +185 °F)
Humidité (sans condensation)
Fonctionnement . . . . . . . . . . . . . . . 10 % à 90 % RH à 50 °C
Stockage . . . . . . . . . . . . . . . . . . . . . . . . . 95 % RH à 50 °C
Installation mécanique
Type d'installation . . . . . . . . . . . . . . . . . . Murale encastrée
Boîtier à encastrer . . . . . . . . . . . . . . . . . . . . . Bticino 504E
Hauteur de montage recommandée . . 1,5 m au-dessus du sol
Caractéristiques mécaniques
Dimensions (cadre inclus) . . . . . . . . . . . . .142 x 86 x 42 mm
Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 g
Connecteurs amovibles . . . . . . . . . . . . . . . . . . . . . . . Oui
Section des câbles . . . . . . . . . . . . . . . . . 0,5 mm
Niveau de protection . . . . . . . . . . . . . IP20 (EN 60529:1991)
Sécurité électrique . . . . . . . . . . . . . . . . . . . . . . Classe III
Conformité CE
Directive de basse tension (LVD) . . . . . . . . . . . . 2006/95/EC
Directive sur la compatibilité électromagnétique .2004/108/EC
Normes harmonisées applicables
Norme de produit . . . . . . . . . . . . . . . . . . EN 60730-1:2011
Sécurité électrique . . . . . . . . . . . . . . . . . EN 60730-1:2011
Compatibilité électromagnétique . . . . . . . . EN 60730-1:2011
Schémas d'installation . . . . . . . . . . . . . . . . . . . . . . . DEC
2
TABLEAU ÉLECTRIQUE
E
III II
I
N
VITESSE DE VENTILO-CONVECTEUR
VANNE
VANNE
CHALEUR
FROID
VENTILO-
CONVECTEUR
2 x 1,5 mm
2
2
EN 50491-3:2009
EN 50491-3:2009
EN 50491-4-1:2012
EN 50491-5-1:2010
EN 50491-5-2:2010
© 2020 Eurofred
à 2,5 mm
