B.
Connexions électriques à réaliser par l'installateur
Ne jamais faire de raccordement électrique dans lequel le brûleur est commandé sans qu'un circulateur n'évacue l'eau du corps
de chauffe fonte (raison de perte de garantie).
1)
Connecter le tableau de bord au coffret 230 V (en respectant la phase et le neutre) et passer ce câble d'alimentation
au travers des tubes prévus à cet effet sous le couvercle.
2)
Connecter le thermostat d'ambiance au tableau de bord (6 - 7).
C.
Raccordement du thermostat d'ambiance

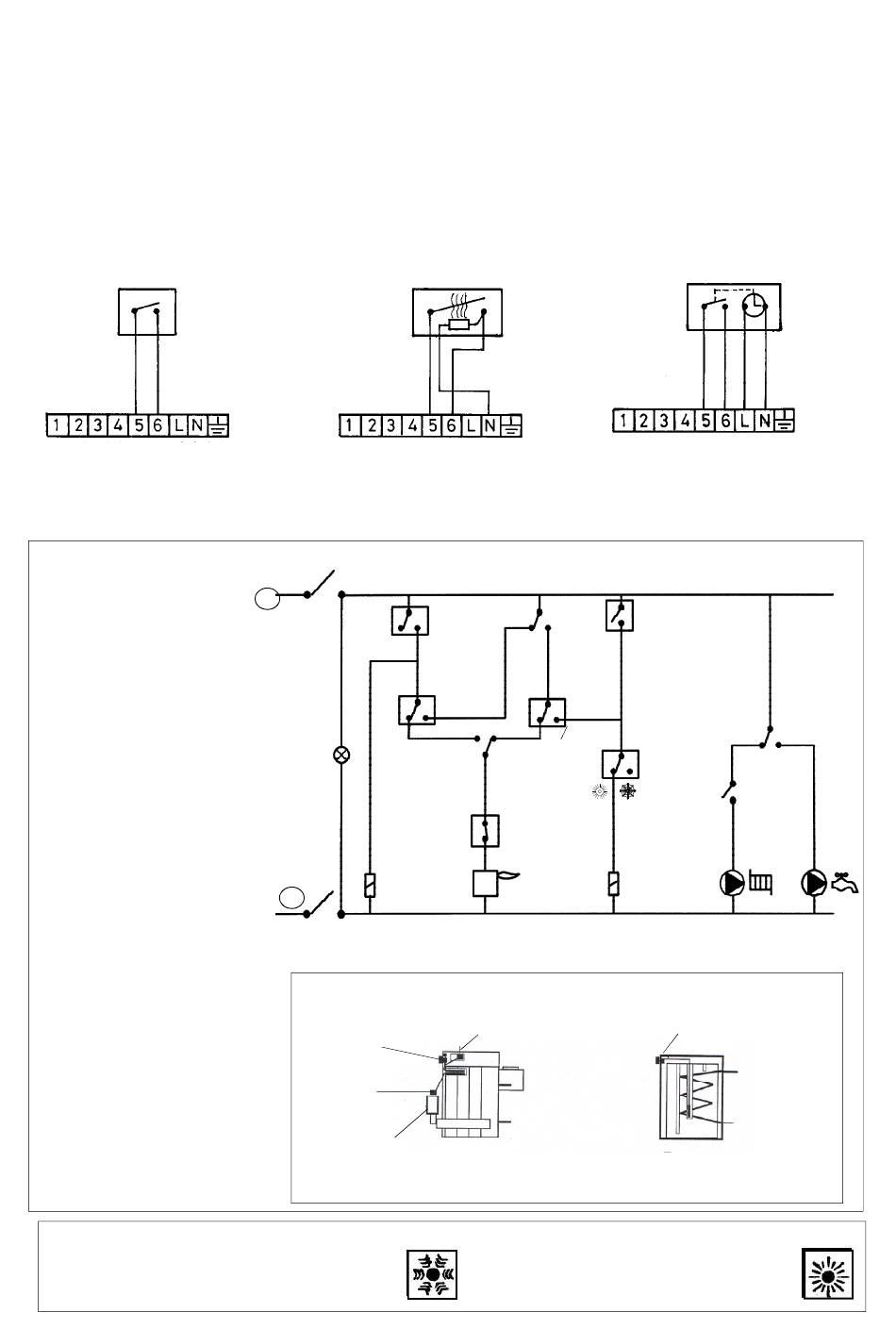

Schéma de principe : (en cas d'absence d'un thermostat d'ambiance, ponter 6 et 7)
Thermostat d'ambiance à 2 fils
D.
Raccordement du module eau chaude sanitaire (ECS)
Si vous possédez un ballon que vous voulez associer à la chaudière, vous pouvez gérer sa réchauffage par le module ECS
Schéma de principe chaudière et ballon de production d'eau chaude (géré par le module ECS)
Principe:
Le brûleur est commandé par le thermos-
tat ballon ou le circuit chauffage (ther-
mostat d'ambiance si installé).
Si la demande provient du ballon, la chau-
dière va être mise à 85°C (=consigne du
thermostat chaudière circuit ECS situé
dans le coffret).
Si la demande provient du circuit chauf-
fage, la température de l'eau au départ de
la chaudière dépendra du réglage du ther-
mostat chaudière en façade de chaudière.
La récupération d'énergie accumulée par
la fonte après une demande de chauffage,
se fait:
- après une demande du circuit chauffage,
via le postfonctionnement du circula-
teur du circuit chauffage si la tempéra-
ture de la chaudière est supérieure à la
consigne du thermostat chaudière cir-
cuit chauffage
- via le postfonctionnement du circula-
teur ballon si la température de la chau-
dière est inférieure à la consigne du
thermostat chaudière circuit chauffage
et supérieure à la consigne du thermos-
tat chaudière circuit ECS;
- après une demande du circuit ECS, via
le postfonctionnement du circulateur
ballon si la température de la chaudière
est supérieure à la consigne du thermos-
tat chaudière circuit ECS.
La demande de réchauffage du ballon est
prioritaire sur la demande du circuit chauf-
fage.
Si vous désirez chauffer à la fois votre habitaton et
avoir de l'eau chaude sanitaire
Mettre l'interrupteur "Eté/Hiver" sur position "Hiver"
Thermostat d'ambiance à 2 fils
+ résistance d'anticipation
Phase
L
P
Interrup-
teur
général
2
1
P
2
1
Thermostat
chaudière
circuit ECS
(85°C)
Thermostat
de surchauffe
R1
N
Commande
Neutre
du relais
R1
Boiler heating
circuit thermostat
Thermostat chaudière
circuit chauffage
(réglage en façade)
Brûleur
Placer les bulbes des thermomètres en dernier lieu, après avoir placé tous les
bulbes des thermostats dans les doigts de gant chaudière et ballon respectivement.
(avec horloge, obligatoirement 230 V)
Thermostat
R2
ballon
(55°-60°C)
P
2
R1
1
Thermostat
chaudière
circuit chauffage
(55-75°C)
Commande
Brûleur
du relais
Illustration des thermostats requis
Thermostat chaudière circuit ECS
incorporé dans le module ECS
C
HAUDIÈRE
Si vous désirez uniquement avoir de l'eau chaude
sanitaire
Mettre l'interrupteur "Eté/Hiver" sur position "Eté"
Thermostat d'ambiance à 3 fils
Thermostat
d'ambiance
Interrupteur
été / hiver
R2
R2
Circulateur
circuit de
R2
chauffage
Thermostat
ballon
B
ALLON
R1
Circulateur
ballon
Page 7 / 10
