Sonde de débit d'air (optionnelle)
Une sonde de débit d'air électronique est intégrée aux modèles PL-C1050-VAV-PI seulement. L'ajout de cette sonde per-
met au régulateur C1050 de gérer avec précision la température ainsi que l'apport d'air dans la zone, et ce indépendam-
ment des variations de la pression statique du système CVAC.
La sonde de débit possède une plage de lecture de 0 à 2 po H2O (0-500Pa). En fonction du capteur mécanique situé dans
la boite VAV, ceci équivaut à une plage de vélocité d'air d'environ 0 à 3500 pi/min.
Il est essentiel de raccorder les tuyaux de pression aux bons embouts, tel que décrit ci-après:
REV. 7.3.0 / PL-HRDW-VAV-C1050-C/F-FR
HIGH LOW

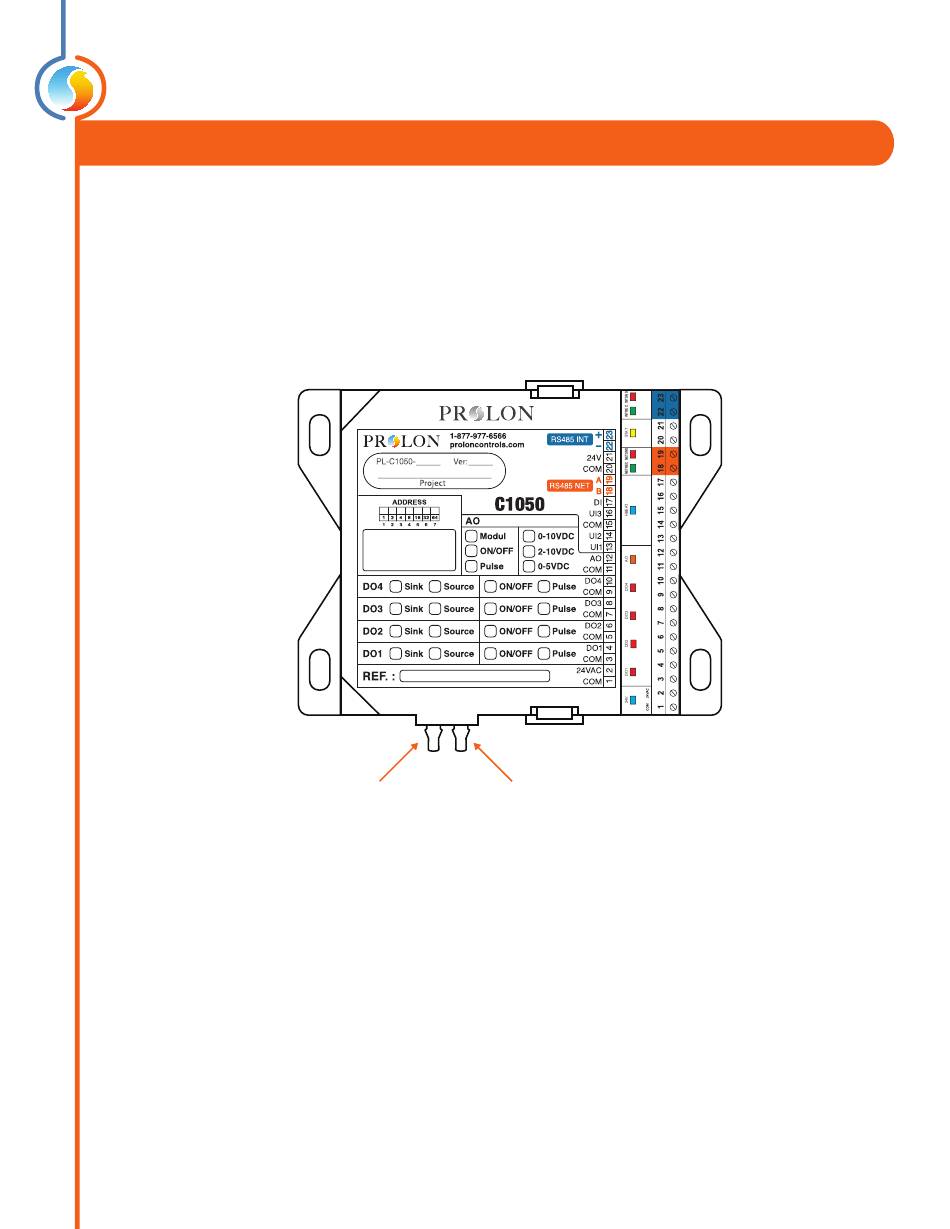

Figure 5 - Embouts de la sonde de débit d'air
+
INT
-
24VAC
COM
A
NET
B
DI
UI3
COM
UI2
UI1
AO
COM
DO4
COM
DO3
COM
DO2
COM
DO1
COM
9
