C63 : Fonction de la sortie d'alarme
La sortie d'alarme évalue les limites supérieure et inférieure (cf. paramètres C61 et C62). Ici, il est possible
de décider si l'alarme doit être activée lorsque la température se situe dans ces deux limites ou délivrée si la
température se situe à l'extérieur. En cas d'erreur de capteur, l'alarme est activée indépendamment de ce
réglage. La sortie peut également être inversée pour fonctionner comme un déblocage. Cf. à cet effet
également les figures 4 - 7.
C64 : Fonction spéciale en cas d'alarme limite
Ici, il est possible de choisir si l'affichage doit clignoter et/ou si le buzzer doit retentir en cas d'alarme. Une
alarme de capteur (affichage F1L ou F1H) apparaît indépendamment de ce réglage à travers un affichage
clignotant et un son du buzzer.
C65 : Hystérésis du circuit d'alarme
L'hystérésis de la valeur limite réglée est unilatérale. Son effet dépend de la définition d'alarme (cf. fig. 4 –
7).
C82 : Plage proportionnelle en cas de régulation PID
La partie proportionnelle assure que lorsque la valeur réelle approche la valeur de consigne, la grandeur de
réglage se réduit de manière linéaire de +/-100% à 0%.
C83 : Temps de compensation en cas de régulation PID (partie I)
C84 : Temps dérivatif en cas de régulation PID (partie D)
Un régulateur purement proportionnel conserve un écart permanent de la valeur réelle par rapport à la
valeur de consigne.
La partie intégrale assure une compensation totale de cet écart de réglage.
Le temps de compensation constitue une mesure du temps nécessaire pour compenser un écart de
température permanent par rapport à la grandeur de la plage proportionnelle.
Si le temps de compensation est court, le réglage se déroule rapidement. Si le temps de compensation est
trop court, le système peut cependant présenter une tendance à osciller.
La partie de dérivation atténue les modifications de température.
Si le temps dérivatif est important, l'effet d'atténuation est également important. Si le temps dérivatif est trop
long, le système peut présenter une tendance à osciller. Si le réglage est de 0, les valeurs n'ont pas d'effet et
il est ainsi possible de réaliser une régulation pure PD ou PI.
C85 : Temps de cycle en cas de régulation PID
Le temps de cycle est le temps durant lequel la sortie de réglage se trouve dans une période de
manœuvres, c'est-à-dire 1x Marche et 1x Arrêt. Plus le temps de cycle est petit, plus la régulation peut être
rapide. Cela entraîne cependant une fréquence de manœuvres plus élevée sur la sortie et donc une
éventuelle usure trop rapide des contacts à relais. Si les boucles de réglage sont très rapides et sollicitées
par une fréquence de manœuvres élevée, une sortie de tension peut s'avérer avantageuse.
C86 : Grandeur de réglage bande morte
U
Aus
C88 = 2
A55
C86 = 10
C86[%]
C86[%]
-100%
A54
-10%
A53
Kühlen

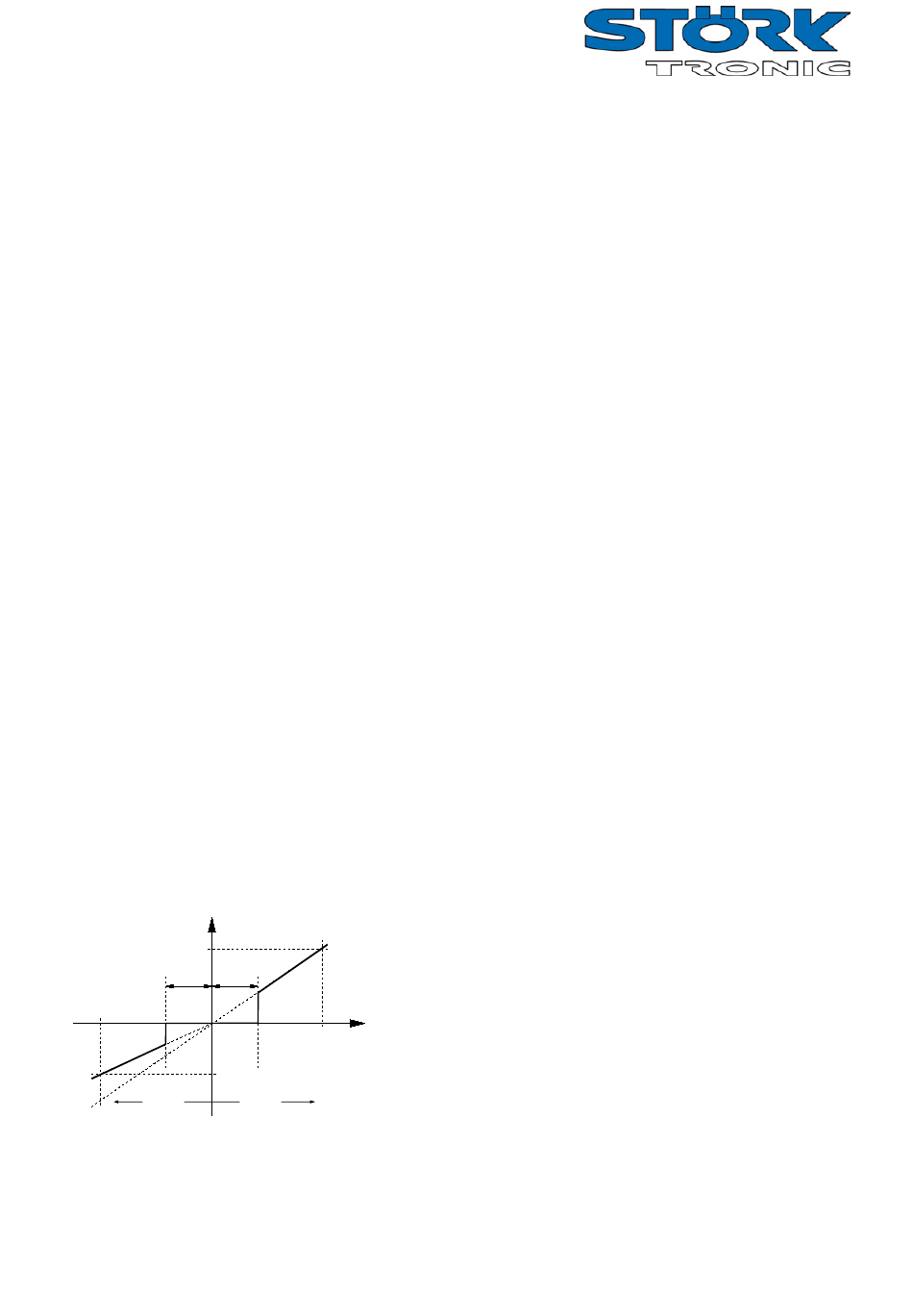

Figure 8 : Bande morte
C87 : Fonction du circuit de régulation PID en cas d'erreur de capteur
En cas de défaut de capteur, la grandeur de réglage PID adopte l'état réglé ici.
Numéro d'article : 900306.003
Le paramètre C86 permet de régler en % la grandeur de la
bande morte à partir de la grandeur de réglage PID.
Normalement, cette procédure est utilisée sur les
régulateurs PID cadencés (relais) afin d'obtenir une durée
d'activité minimale. Si C88 = 1 (PID différentiel), une
pseudo-hystérésis peut ainsi être réalisée. Cela réduit la
+10%
+100%
PID [%]
fréquence des manœuvres si valeur réelle ~ valeur de
consigne. Pour C88 = 2, la bande morte est également mise
à disposition sur la sortie analogique (cf. fig. 8).
Heizen
Page 13
