Montage et raccordement
1. Branchez le lave-linge ou le lave-vaisselle au réseau électrique comme d'habitude.
2. Débranchez le tuyau d'arrivé d'eau du lave-linge du robinet. Enlevez le petit filtre car il
peut empêcher l'ouverture complète de la soupape de l'électrovanne et boucher l'arrivée
d'eau.
3. Raccordez les unités d'électrovannes aux robinets. Pour le lave-vaisselle il faut aussi
raccorder la pièce de mélange (pièce Y en laiton). Faites attention au sens indiqué
(flèche) sur l'électrovanne.
4. Raccordez les tuyaux d'arrivée de l'eau froide et chaude. Les tuyaux doivent être
branchés vers le bas pour éviter le pliage.
5. Raccordez la pièce de mélange (pièce Y en laiton) avec sa sonde de température et le
tuyau avec le raccord angulaire aux tuyaux d'arrivée d'eau.
6. Dessinez la position horizontale des trous pour les vis de fixation, la distance est de 83
mm. Vous pouvez également utiliser le gabarit de perçage.
7. Percez avec un foret de Ø 6 mm et mettez les chevilles.
8. Insérez les deux vis jusqu'à une distance de 3-4 mm entre mur et tête de vis, fixez le
MS1200plus.
9. Branchez l'appareil aux électrovannes: la fiche rouge à l' électrovanne de l'eau chaude et
la fiche noire à l' électrovanne de l'eau froide.
10.Fixez la ventouse du capteur d'humidité (anti-inondation) en bas de la paroi de manière à
ce que le capteur touche le sol.
11.Ouvrez lentement le robinet d'eau froide et contrôlez l'étanchéité de tous les raccords.
12.Mettez la fiche creuse (noir) du bloc d'alimentation électrique dans la prise
correspondante de l'appareil.
La température d'arrivée de l'eau chaude doit rester inférieure à 60°C
pour éviter le risque de brûlures !
Toutefois les composants livrés supportent des températures jusqu'à 95°C.

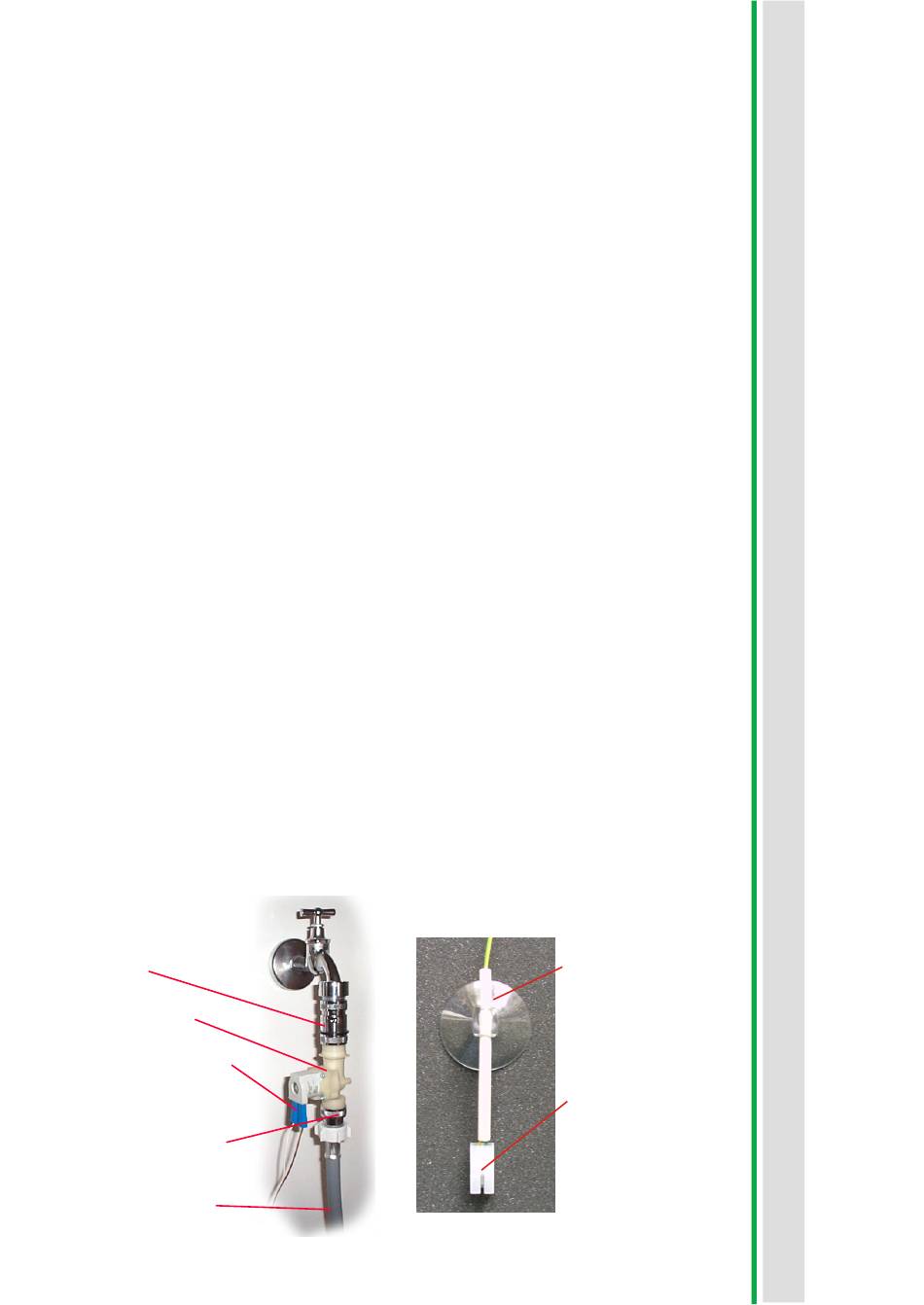

robinet
raccord à clic
Art.Nr.21
électrovanne 24 V
Art.Nr. 10
branchement au
boîtier de commande:
rouge pour eau chaude,
noir pour eau froide
clapet anti-retour
Art.Nr.14
raccordement tuyau
vers la pièce de mélange
(pièce Y)
capteur d'humidité
ventouse à coller
au sol ou en bas
de la paroi du
lave-linge (lave-vaisselle)
capteur d'humidité
avec contact du sol
3
