Spécifi cations
Salida de corriente
pH ............................................ Fixe 4 à 20 mA, isolée,
ORP ......................................... Fixe 4 à 20 mA, isolée,
Alimentation ............................ 12 à 24 V c.c. ± 10 %, régulés,
Résistance de boucle max. ..... 50 max. à 12 V
Précision..................................± 32 μA à 25 ºC
Dérive de température ............±1 μA par ºC
Résolution de sortie ................± 5 μA
Indication d'erreur ...................3,6 mA
Sortie (S
3
L):
Description .............................. Série ASCII, niveau LTT 9 600 b/s
Alimentation ............................ 5 V c.c., ± 1% régulés, 3 mA max.
Précision:
pH ........................................± 0,03 pH à 25 °C
ORP .....................................± 2 mV à 25 °C
Résolution:
pH ........................................0,01 pH
ORP .....................................1 mV
Temp. ..................................0,2 °C
Indication d'erreur ...................sortie temp. "+ 999,9"
Normes et homologations
• CE
• Conformité RoHS
Ce dispositif est conforme au Chapitre 15 des règles de
la FCC. Le fonctionnement est assujetti aux conditions
suivantes : (1) Ce dispositif ne peut pas causer
d'interférences nuisibles, et (2) Ce dispositif doit accepter
toute interférence reçue, y compris les interférences
susceptibles de susciter un fonctionnement indésirable.
Conseils d'installation sur conduite
• Un raccord d'installation 12.7 mm à 101.6 mm (½ po à 4 po)
ou un adaptateur de tuyau Signet est requis pour fi xer
l'électrode dans le tuyau.
• Le catalogue de mesures et instruments (Measurement and
Instrumentation) Signet propose une gamme complète de
raccords.
1.
Le capteur 2750-1 et 2750-7 sur conduite (sans calibrage
facile EasyCal) sont conçu pour les applications où le
calibrage de l'électrode est facilité par un matériel à distance.
Une boîte de jonction 8050-2 ou 8052-2 est nécessaire pour
pouvoir utiliser EasyCal avec les modèles 2750-1 ou 2750-7.
2.
Le capteur 2750-2 sur conduite inclut le calibrage facile
EasyCal.
3.
L'électronique des capteurs submersibles 2750-3 et 2750-4
est recommandée pour les applications sur conduite faisant
appel aux capteurs différentiels série 2764 et aux capteurs
DryLoc fi letés série 2774. Une boîte de jonction 8050-2 ou
8052-2 est nécessaire pour pouvoir utiliser EasyCal avec les
modèles 2750-3 ou 2750-4.
4.
Les capteurs à taraudage humide (Wet Tap) 2756 et 2757
nécessitent l'ensemble à taraudage humide 3719 et sont
compatibles avec les versions 2750-1, 2750-2 ou 2750-7.
0 à 14 pH (mise à l'échelle
personnalisée disponible)
-1000 à 2000 mV
(mise à l'échelle personnalisée
disponible, -2000 à +2000 mV)
max. 20 mA
325 max. à 18 V
600 max. à 24 V

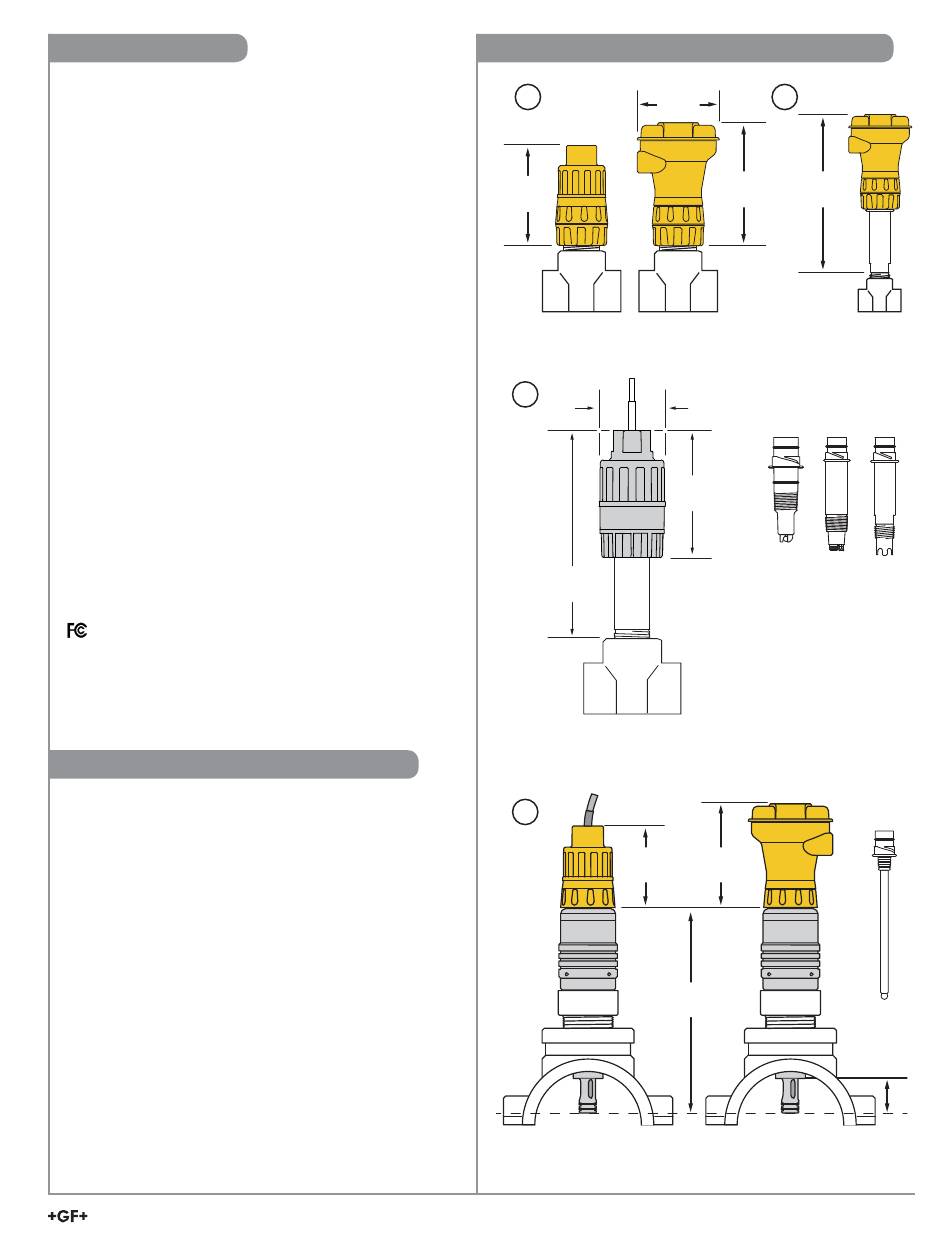

Dimensions pour l'installation sur conduite
94 mm
1
(3,7 po)
117 mm
(4,6 po)
2750-1, 2750-2 et 2750-7 avec 272X, 273X, 2764 ou 2774 capteurs
3
102 mm
190,6 mm
(7,5 po)
2750-3, 2750-4
avec 2764 ou 2774 capteurs
4
83 mm
(3,27 po)
248 mm
(9,75 po)
*
2750-1, 2750-2 et 2750-7 avec 3719 et
2756 ou 2757 Wet Tap Capteurs
Signet 2750 DryLoc Capteur Electronique pH/ORP
2
140 mm
229 mm
(5,5 po)
(9,0 po)
55 mm
(2,16 po)
*
*
(4 po)
* REMARQUE :
Utiliser un lubrifi ant
(graisse) sans pétrole,
visqueux et compatible
avec le systéme pour
lubrifi er les joints toriques.
114 mm
(4,5 po)
*
*
*
45 mm
(1,75 po)
3
