EMPLOI

Ce module variateur est utilisable avec un éclairage néon équipé d'un ballast électronique dimmable avec
commande en 1-10 V ou un variateur de puissance à commande de tension continue.
Le module est intégré dans le système Velbus et sera piloté depuis le panneau VMB4PD ou depuis les poussoirs
connectés à l'interface VMB8PB.
L'interconnexion des modules Velbus se fait de préférence à l'aide de câbles à paire torsadée (EIB 2x2x0.8mm²,
UTP 8x0.51mm² - CAT5 ou équivalent).
Utiliser un câble d'un diamètre suffisant (0.5 mm² ou plus) lors d'un grand nombre de modules sur le même câble
(> 10) ou lors d'une connexion longue (> 50 m)).
Connecter le bus au module en respectant la polarité.

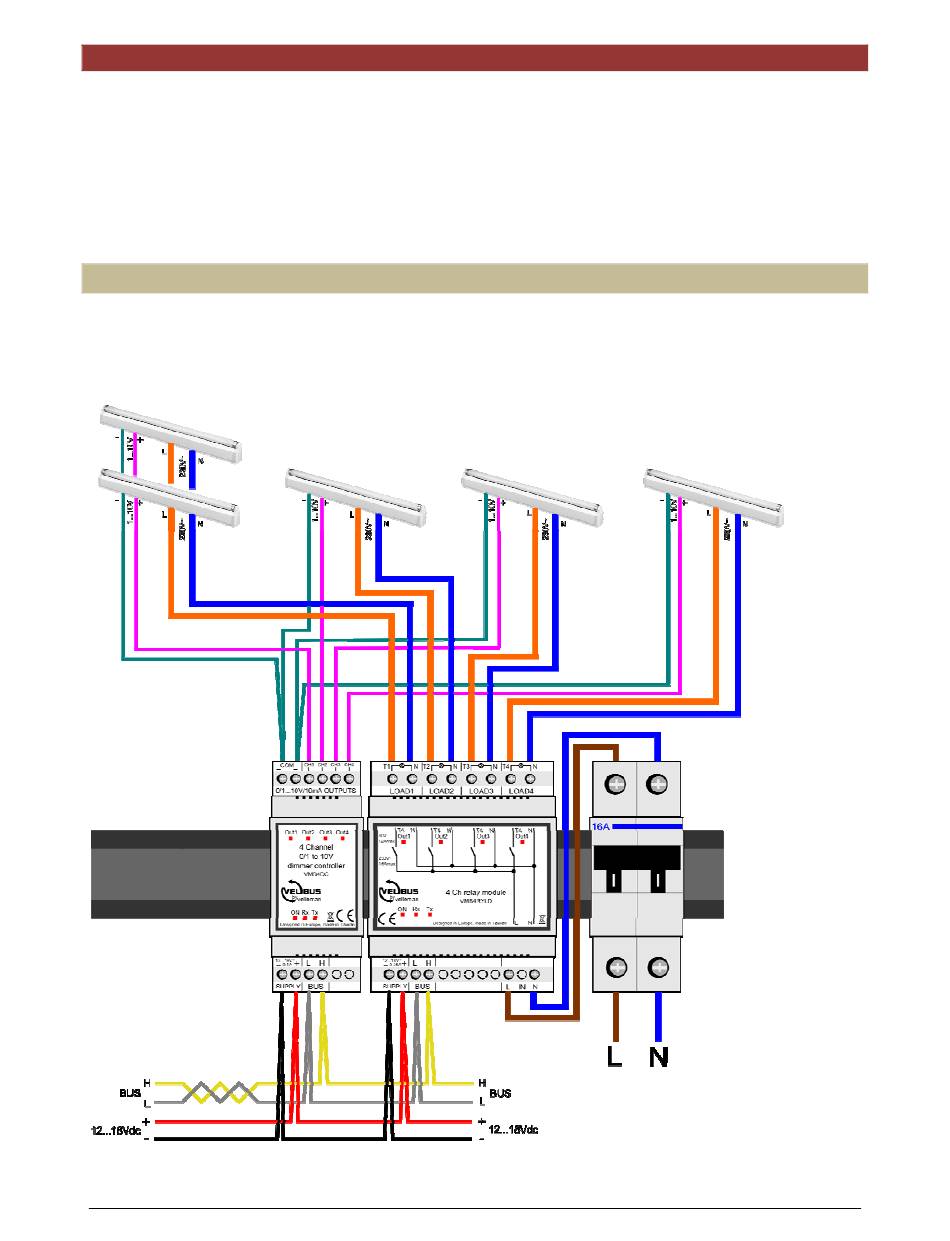

Schéma de connexion avec éclairage néon dimmable
L'éclairage néon doit être équipé d'un ballast électronique dimmable avec commande en 1-10 V.
Plusieurs tubes néon peuvent être connectés à un seul canal.
Le programme Velbuslink relie chaque canal variateur à un canal relais en contrôle momentané, ceci pour faire
chuter la tension du tube néon lors d'une commande en 0 V afin que le tube s'éteigne.
