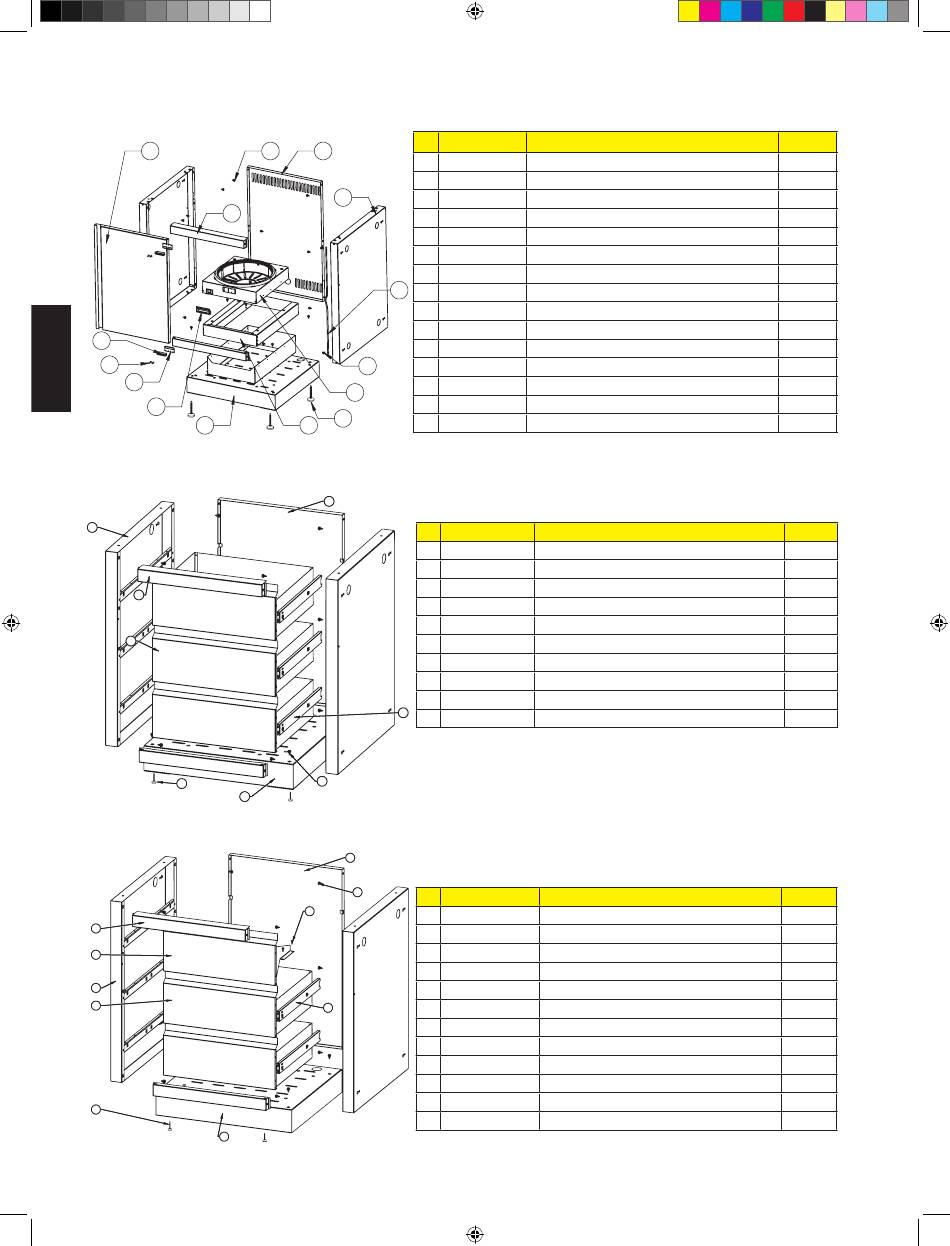

Parts List / Liste des pièces
8
13
15
14
16
1
1
3
6
4
3
5
1
7
9
8
www.napoleon.com
N415-0416 FEB26.21.indd 28 N415-0416 FEB26.21.indd 28
7 5
4
6
10
11
2
12
3
2
8
7
5
2
4
6
10
# Part #
1 N010-0575-CN1HR assembly, bottom shelf / ensemble de tablette inférieur
2 N010-1154 assembly tank tray slide / assy plateau rail support
3 N010-1153-CN1HR tank tray CE grey / plateau du bonbonne CE gris
4 N475-0223-CN1HR side panel / panneau avant
5 N475-0237-CN1HR back panel / panneau arrière
6 N525-0018-CN1HR top/bottom rail / support superior/inférieur
7 N570-0086 screw , #14 x 1/2" / vis #14 x 1/2"
8 N010-0590-CN door assembly / ensemble de porte
10 N555-0023 door pivot rod / tige-pivot de porte
11 N105-0011 door bushing / bagues de porte
12 N570-0130 leveling foot / mise à niveau du pied
13 N430-0002 magnetic catch / loquet magnétique
14 N080-0232-CN1HR door magnet bracket / support de magnétique
15 N570-0013 #8 x 5/8" screw / vis #8 x 5/8"
16 N325-0016 handle / poignée
# Part # Description
1 N010-0678-CN side panel / panneau avant
2 N475-0224-CN1HR back panel / panneau arrière
3 N525-0018-CN1HR top/bottom rail / support superior/inférieur
4 N570-0130 leveling foot / mise à niveau du pied
5 N010-0575-CN1HR assembly, bottom shelf / ensemble de tablette inférieur
6 N010-0677-CN drawer assembly / assemblage du tiroir
7 N570-0086 #14 x 1/2" screw / vis #14 x 1/2"
8 N610-0010 drawer slide / glisser, tiroir
N105-0024 bushing with flaps / douille avec rabat
N105-0025 bushing / bague
# Part # Description
1 N010-0678-CN side panel / panneau avant
2 N475-0224-CN1HR back panel / panneau arrière
3 N525-0018-CN1HR top/bottom rail / support superior/inférieur
4 N570-0086 #14 x 1/2" screw / vis #14 x 1/2"
5 N010-0574 false drawer front / avant faux de tiroir
6 N570-0008 #8 x 1/2" screw / vis #8 x 1/2"
7 N010-0677-CN drawer assembly / assemblage du tiroir
8 N010-0575-CN1HR bottom shelf assembly / ensemble de tablette inférieur
9 N570-0130 leveling foot / mise à niveau du pied
10 N610-0010 drawer slide / glisser tiroir
N105-0024 bushing with flaps / douille avec rabat
N105-0025 bushing / bague
Description IM-UTC-CE
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
IM-3DC
IM-2DC
x
x
x
x
x
x
x
x
x
x
x
x
