1. Télécommande IHM

1.1 Utilisation

Description du
fonctionnement :
Télécommande IHM

1.1.1 Utilisation et fonctions.

Utiliser la molette
Validation
Bouton ESC
La lecture, la programmation et la commande peuvent être effectués via l'IHM. L'IHM
a un affichage graphique, un bouton avec la fonction APPUYER et TOURNER, un
bouton "?". d'aide et un bouton "Esc".
Le menu du IHM et les possibilités de réglages sont construites de manière à corres-
pondre au menu et aux possibilités de réglage dans le Web SERVEUR de la com-
mande EXcon. La fonctionnalité de la commande Excon, les possibilités de réglage,
etc. sont décrites dans le guide EXcon.

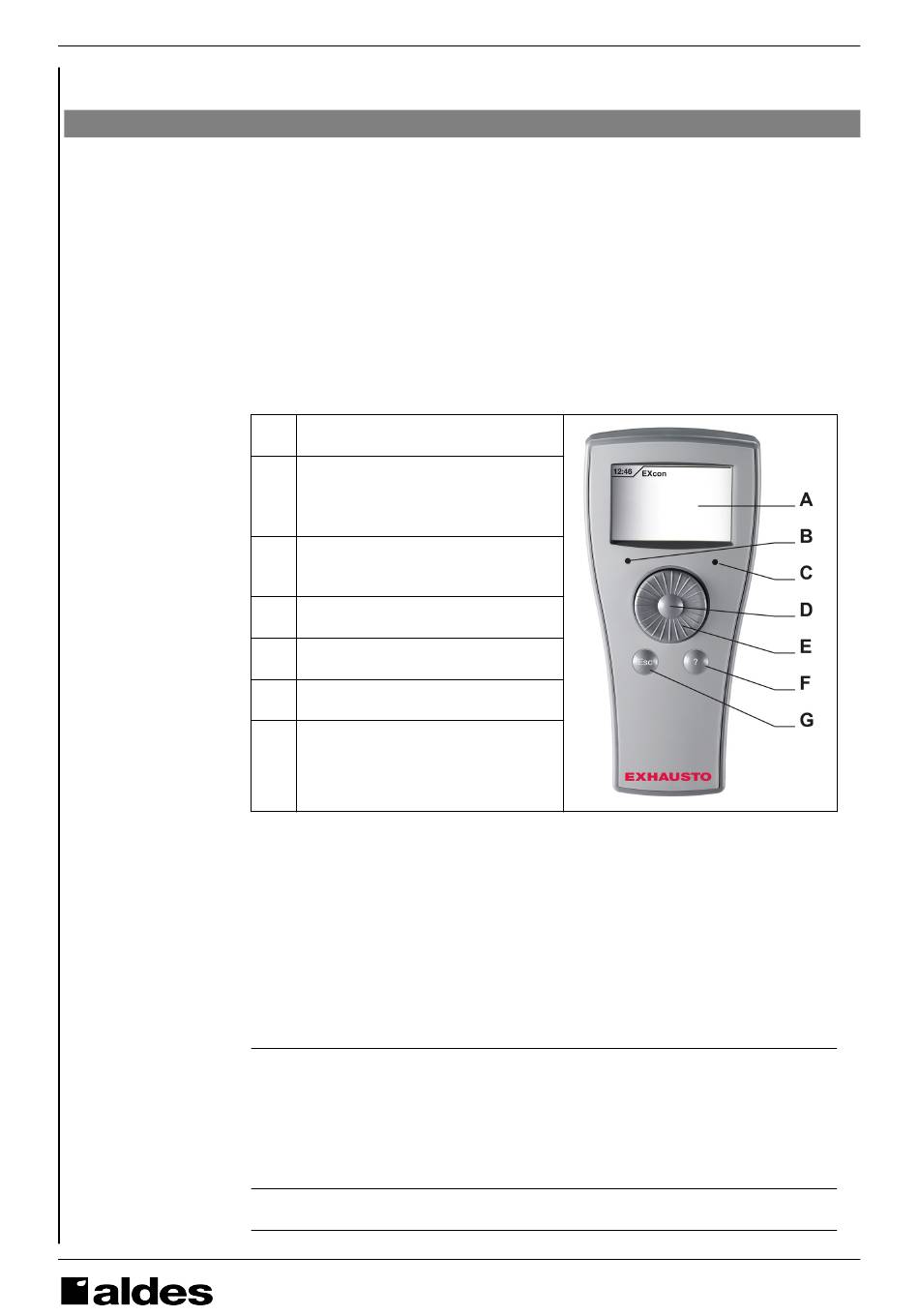

A Ecran
B La LED verte s'allume lorsque la
télécommande et l'automate sont
sous tension.
C La LED rouge clignote en cas
d'alarme.
D Bouton APPUYER
E Bouton TOURNER
F Bouton information
G Bouton Esc.
La molette est utilisée pour passer d'un menu à l'autre et pour le réglage des va-
leurs.

Tourner vers la droite > menu suivant / valeur augmentée

Tourner vers la gauche > Menu précédent / valeur réduite
La fonction APPUYER est utilisée pour entrer dans le menu.

Une pression > confirmer et prochaine valeur

Deux pressions > confirmer et valeur précédente
Le bouton Esc est utilisé pour quitter le menu.
