Spectrum Intelligent
Filter User Guide
Bienvenue

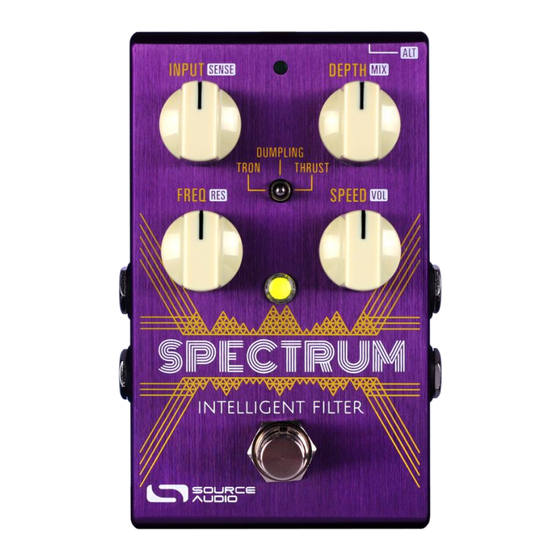

Nous vous remercions pour l'achat de notre Spectrum Intelligent Filter. La Source Audio Spectrum
Intelligent Filter est la pédale d'effet de filtre stéréo la plus puissante jamais crée. Elle est l'aboutissement
de 15 années d'expérience en matière de pédales d'effet et propose les meilleurs sons d'enveloppe créés
par Source Audio. Elle a également été optimisée pour vous donner les meilleurs résultats quelle que soit
votre configuration. Cette pédale ne se contente pas de proposer les effets de filtre d'enveloppe les plus
emblématiques et les plus recherchés sur le marché, elle génère aussi des sons d'octave et de distorsion,
ce qui en fait une machine toute-en-un astucieusement conçue pour vos jams funk. Que vous souhaitiez
l'utiliser de façon traditionnelle avec ses six presets d'usine soigneusement édités, naviguer à travers la
bibliothèque Neuro en constante expansion pour chercher de nouveaux sons créés par Source Audio ou
les autres utilisateurs, ou bien utiliser les outils d'édition en profondeur Neuro pour créer vos propres
presets, cette pédale de filtre satisfera tous vos besoins de bassiste ou guitariste.
Cette pédale dispose d'un boîtier en aluminium brossé robuste et compact, d'entrées et sorties
stéréo, d'un sélecteur trois positions, de quatre boutons de réglages simples en surface et d'une
fonction MIDI complète via son port USB.
Le
Guide de démarrage rapide
vous indiquera les bases de fonctionnement.
Pour plus
d'informations concernant la Spectrum Intelligent Filter, reportez-vous aux rubriques qui suivent,
en commençant par le module
Connexions. Faites-vous plaisir !
