Algemene waarschuwingen.
Alle Immergas producten zijn met een geschikte
verpakking voor het transport beschermd.
Het materiaal moet in een droge omgeving worden
opgeslagen, beschut tegen weersinvloeden.
Deze instructiehandleiding bevat technische in-
formatie met betrekking tot de installatie van de
Immergas kit.
Wat de andere thema's betreft die verband houden
met de installatie van deze kit (bij wijze van
voorbeeld:
veiligheid op de werkvloer, bescherming van
het milieu, ongevallenpreventie) moet men de
voorschriften van de geldende normen en de
principes van de goede techniek respecteren.
De onjuiste installatie of montage van het toestel
en/of van de componenten, accessoires, kits en
Immergas-voorzieningen kan aanleiding geven
tot problemen die a-priori niet te voorzien zijn ten
overstaan van personen, dieren en voorwerpen.
Lees aandachtig de instructies die bij het product
zitten voor een correcte installatie van het toestel.
De installatie en het onderhoud moeten volgens
de instructies van de constructeur uitgevoerd
worden in naleving van de geldende normen door
vakkundig en gekwalificeerd personeel, waarmee
personeel bedoeld wordt met specifieke technische
vakbekwaamheid in de sector van installaties,
zoals voorzien door de wet.
Samenstelling van de kit:
Ref. Hoev. Beschrijving
1 1 Adapter deurtje Ø 100
2 1 Pakking deurtje in neopreen
3 4 Schroeven 4.2 x 9 AF
4 1 Schroef TE M6 x 20
5 1 Platte borgring in nylon M6
6 2 Dop in staalplaat sluiting opening
deurtje
7 1 Pakking dop in neopreen
8 1 Getand rozet M6
9 1 Moer M6
Apart geleverd:
A 1 Deurtje kit buisvoorziening
Legende tekeningen installatie:
Eenduidige identificatie van component
1
aanwezig in de kit
A Identificatie component dat niet in deze
kit geleverd is
NL
Beschrijving Kit.
Met deze kit kan men een ketel van Immergas in
configuratie "C93" installeren, waardoor de lucht
voor de verbranding rechtstreeks uit de binnenplaats
wordt aangezogen waar de afvoer van rookgassen
zich bevindt via een buisvoorzieningsysteem.
De kit is aangepast aan de installatie van enkel
condensatieketels, die gehomologeerd zijn voor
deze toepassing.
Opgepast: de ketel mag enkel worden geïnstalleerd
samen met een voorziening voor luchtaanzuiging
en evacuatie in zicht van rookgassen in plastic
materiaal, origineel Immergas "Groene reeks".
Leidingen in pastic materiaal mogen niet in
openlucht worden geïnstalleerd over lengtes van
meer dan 40 cm zonder geschikte bescherming
tegen UV-stralen en tegen weersinvloeden.
Deze rookkanalen zijn herkenbaar aan een
speciaal merkteken ter identificatie en onder-
scheiding, met daarop de vermelding: "enkel
voor condensatieketels".
Samenstelling van het systeem.
Om functioneel en compleet te zijn, moet deze
kit gekoppeld zijn op de volgende componenten
die apart worden verkocht:
- kit buisvoorziening Ø 60.
N.B.: de reductie Ø 80-60 die in de kit voor
buisvoorziening zit, mag bij deze toepassing
niet gebruikt worden.
- kit afvoer rookgassen Ø 60/100 geconfigureerd
op basis van de installatie en het type ketel.
1
3
3
3
5
4
8
MONTAGE KIT.
Om de montage van de kit uit te voeren gaat men
als volgt tewerk:

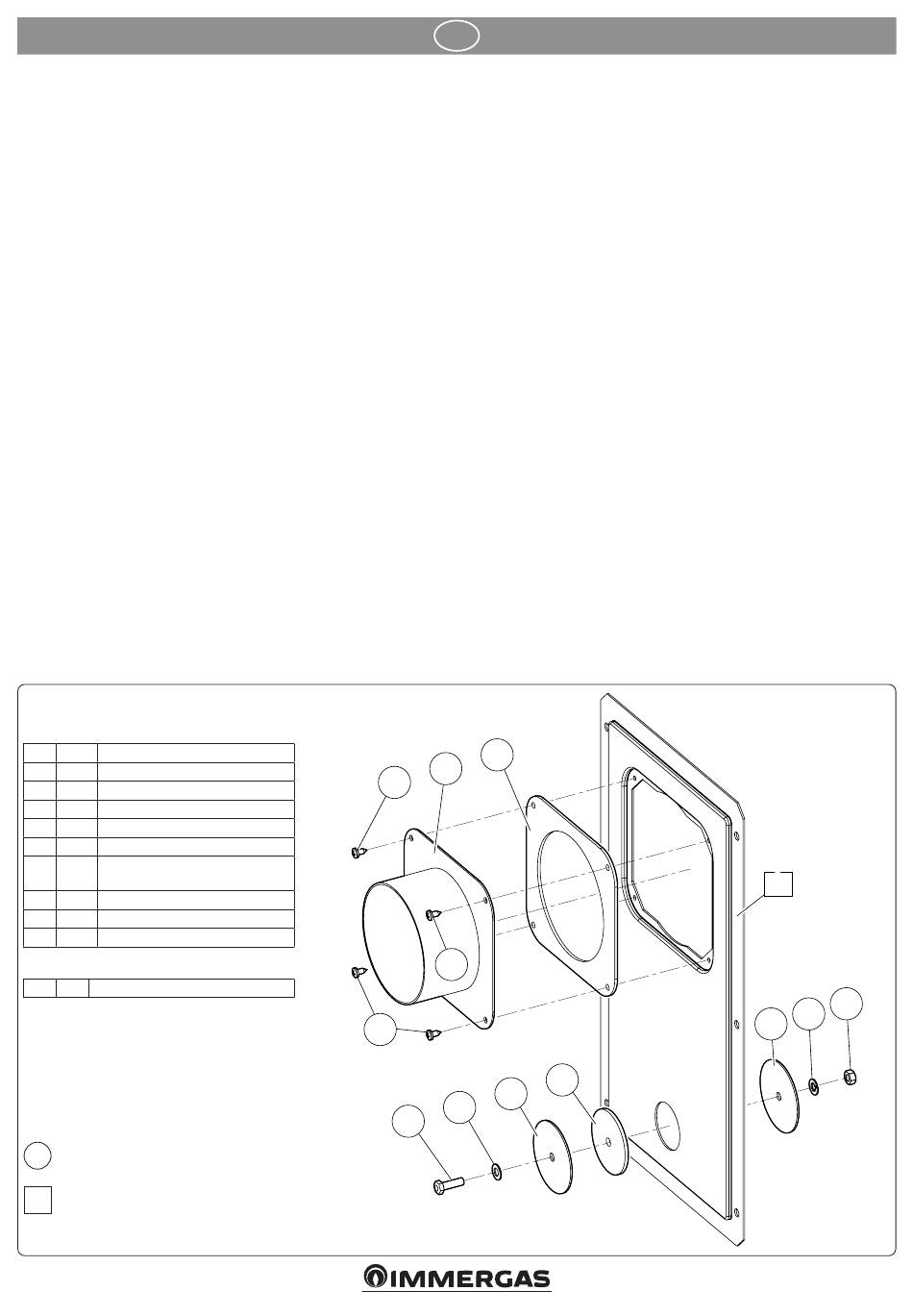

- Monteer de componenten van de kit "C9" op
het deurtje (A) van het buisvoorzieningsys-
teem (Fig. 1).
- Monteer het buisvoorzieningsysteem zoals be-
schreven op het betreffende blad met instructies.
- Bereken de afstanden tussen afvoer ketel en de
bocht van het buisvoorzieningsysteem.
- De rookkanalen van de ketel voorbereiden,
hou er rekening mee dat de interne buis van
de concentrische kit Ø 60/100 tot tegen de
stootrand van de bocht van het buisvoorzie-
ningsysteem moet komen (Quote "X" F ig. 2),
terwijl de externe buis tot tegen de adapter
moet komen (1).
N.B.: om de afvoer van eventuele condens te
bevorderen die zich in de afvoerleiding vormt,
met men de buizen laten overhellen in de richting
van de ketel met een minimale helling van 1,5%.
2
7
6
A
9
8
6
Fig. 1
