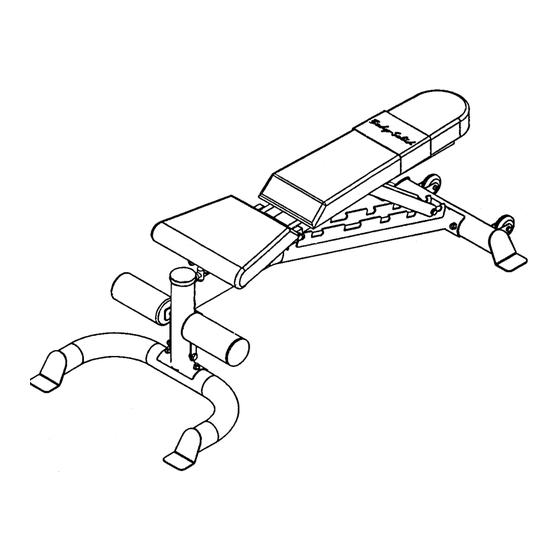

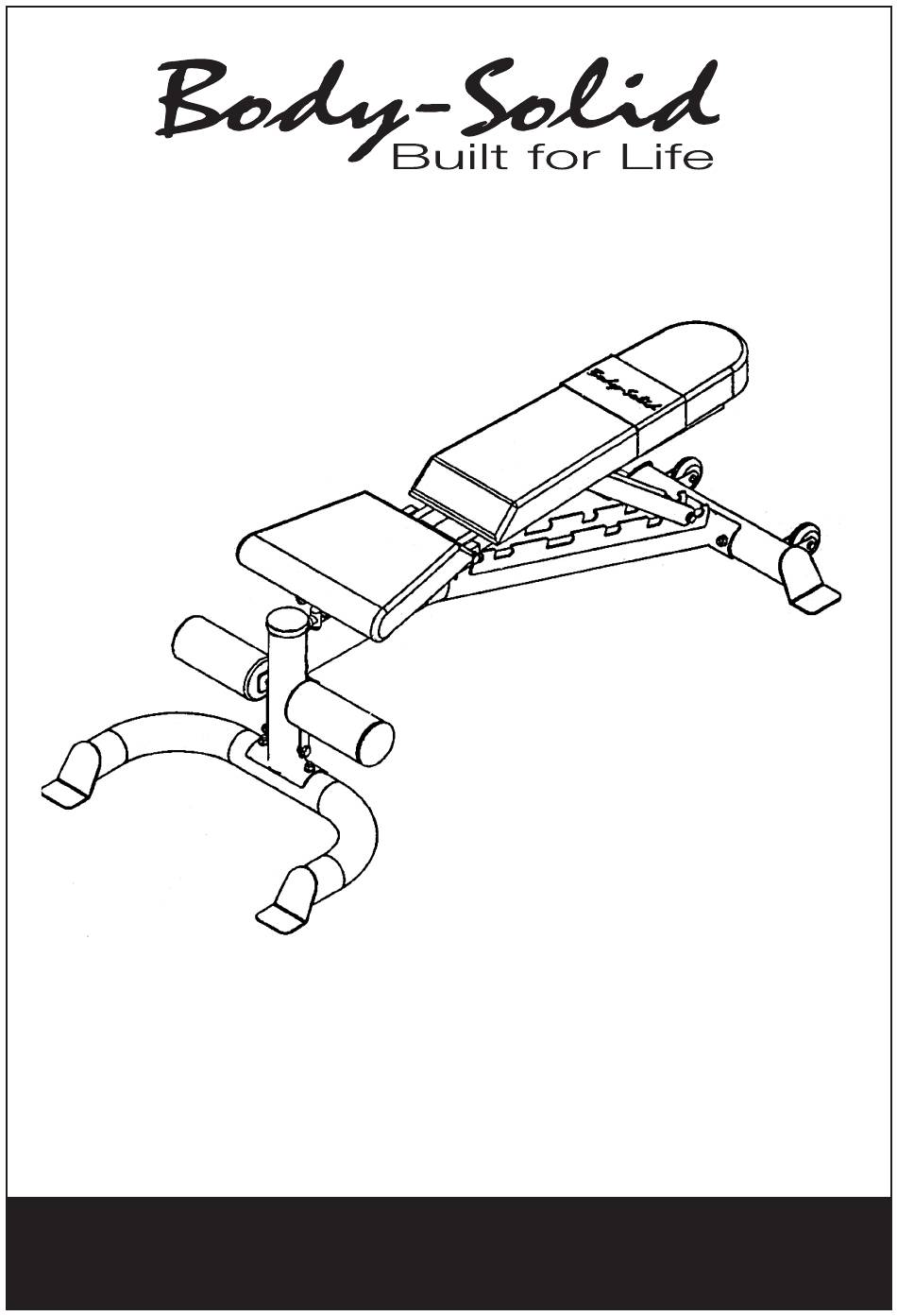

- Page 1 ® GFID100 Banc de musculation NOTICES DE MONTAGE ET MANUEL DE L’UTILISATEUR...
-
Page 2: Gfid100 Illustrations Du Matériel
GFID100 Illustrations du matériel PIÈCE # 1 BOULON À TÊTE HEXAGONALE M12 X 165MM QUANTITÉ: 1 PIÈCE # 2 BOULON À TÊTE HEXAGONALE M12 X 220MM QUANTITÉ: 1 PIÈCE # 3 BOULON À TÊTE BOMBEE M10 X 95MM QUANTITÉ: 4 PIÈCE # 4... - Page 3 GFID100 Illustrations du matériel PIÈCE # 6 BOULON À TÊTE HEXAGONALE M8 X 45MM QUANTITÉ: 2 PIÈCE # 7 BOULON À TÊTE HEXAGONALE M8 X 60MM QUANTITÉ: 8 PIÈCE # 8 VIS À TÊTE CYLINDRIQUE M6 X 20MM QUANTITÉ: 1 PIÈCE # 9...
- Page 4 GFID100 Illustrations du matériel PIÈCE # 11 BOULON À TÊTE HEXAGONALE M8 QUANTITÉ: 2 PIÈCE # 12 ROUNDELE PLATE M12 QUANTITÉ: 4 PIÈCE # 13 ROUNDELE PLATE M10 QUANTITÉ: 10 PIÈCE # 14 ROUNDELE PLATE M8 QUANTITÉ: 12 PIÈCE # 15 ROUNDELE DE BLOCAGE M8 QUANTITÉ: 8...
-
Page 5: Gfid100 Liste Du Matériel
GFID100 Liste du matériel Pièce# Quantité Description Cadre principal Support antérieur Support postérieur Support en U Châssis de siège Châssis arrière Support de réglage M12 x 165mm boulon à tête hexagonale M12 x 220mm boulon à tête hexagonale M10 x 95mm boulons poêlier (à tête bombée) M10 x 100mm boulon à... - Page 6 GFID100 Liste du matériel Pièce# Quantité Description Siège Dossier Tube, diamètre 16 x 12 x 74 mm Enveloppe à glisser sur le dossier Supports avants Roues de transport...
- Page 7 PHASE 1 SOYEZ ATTENTIF D’ASSEMBLER TOUS LES COMPOSANTS DANS L’ORDRE DANS LEQUEL ILS VOUS ONT ÉTÉ PRÉSENTÉS. NOTE: Veuillez serrer tout le matériel à la main durant cette phase. Ne pas serrer à l’aide d’une clef. Attendez les instructions pour le faire. Certaines parties peuvent déjà...
- Page 8 PHASE 1 L’illustration ci-dessus vous montre la première étape, l’assemblage terminé.
- Page 9 PHASE 2 SOYEZ ATTENTIFS D’ASSEMBLER TOUTES LES PIÈCES DANS L’ORDRE PRÉSENTÉ NOTE: Veuillez serrer tout le matériel à la main durant cette phase. Ne pas serrer à l’aide d’une clef. Attendez les instructions pour le faire. Certaines parties peuvent déjà être pré-assemblées: les écrous nylon ne sont alors pas vissés à fond sur leurs boulons, mais ils devront être serrés avec une clef avant de continuer l’assemblage.
- Page 10 PHASE 2 L’illustration ci-dessus montre la deuxième phase, l’assemblage terminé.
- Page 11 PHASE 3 SOYEZ ATTENTIF D’ASSEMBLER TOUS LES COMPOSANTS DANS L’ORDRE DANS LEQUEL ILS VOUS ONT ÉTÉ PRÉSENTÉS. NOTE: À la fin de la phase 3B, serrez tout le matériel avec une clef. Certaines parties peuvent déjà être pré-assemblées: les écrous nylon ne sont alors pas vissés à fond sur leurs boulons, mais ils devront être serrés avec une clef avant de continuer l’assemblage.
- Page 12 Avertissements, Sécurité et Entretien. PHASE 3 L’illustration ci-dessus montre la troisième phase, l’assemblage terminé.
-
Page 13: Vue Éclatée
VUE ÉCLATÉE... - Page 14 Notes...
- Page 15 Notes...
-
Page 16: Banc De Musculation
HEURES: LU-VE 08.30 - 17.00 CST www.bodysolid.com Droit d’auteur 2009. Body-Solid. Tous droits réservés. Body-Solid se réserve le droit de modifier la conception et les spécifications lorsque nous sommes convaincu que ceci permet d’améliorer notre produit. Body-Solid Machines détient plusieurs brevets et aujourd’hui d’autres concepts sont en attente d’être brevetés.
