RACCORDEMENT ÉLECTRIQUE
WATERFLUX 3070
3
Raccordement du câble
Raccordement du câble
Raccordement du câble
Raccordement du câble
3

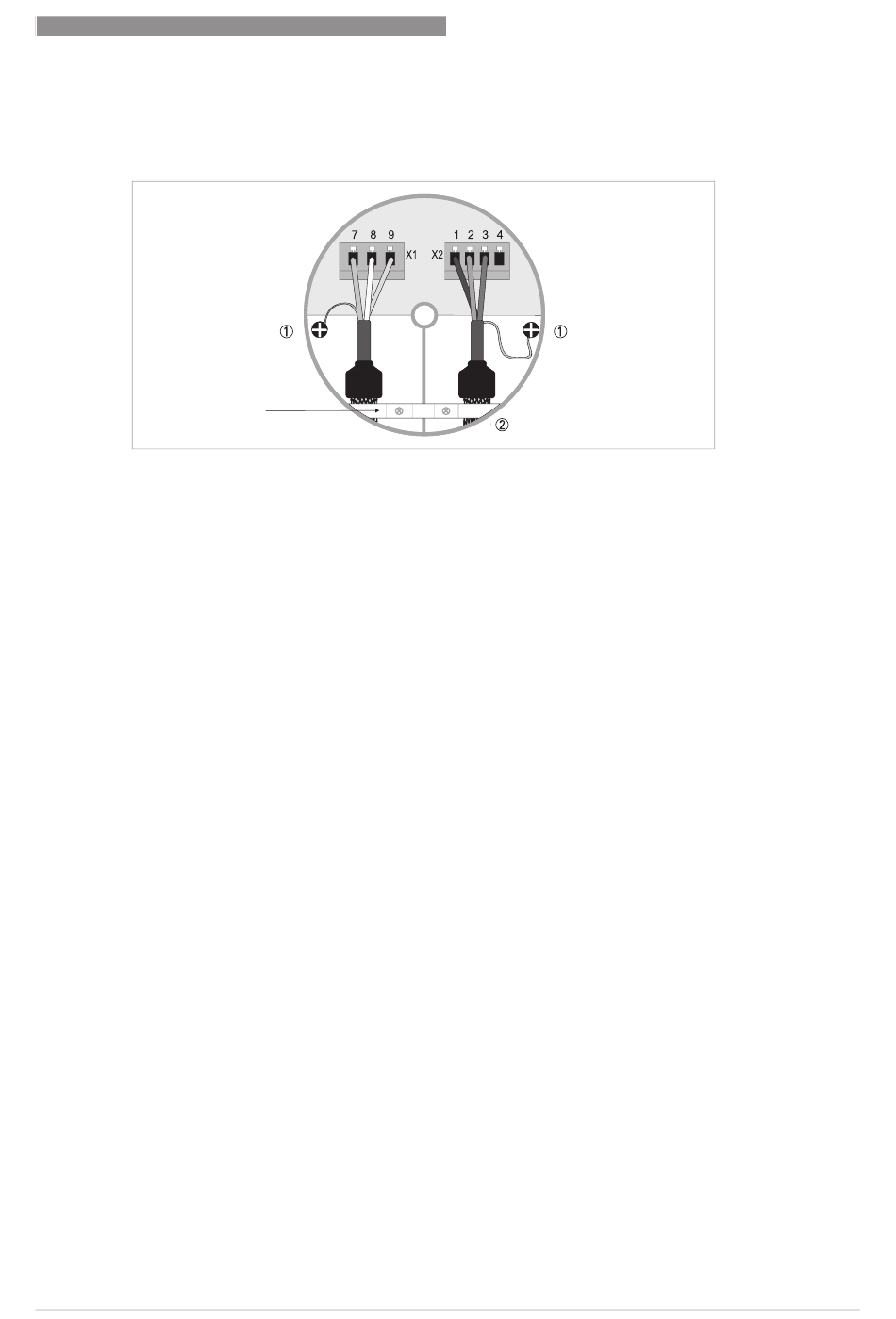

Figure 3-7: Raccordement du câble côtés capteur et convertisseur, câble A DS 300
1 Raccorder les tresses de contact sous la vis
2 Câble A DS 300
3 Raccorder le blindage sous la borne
07/2015 - 4002400803 - QS WATERFLUX 3070 R06 fr
www.krohne.com
27
