Twin 830T HD

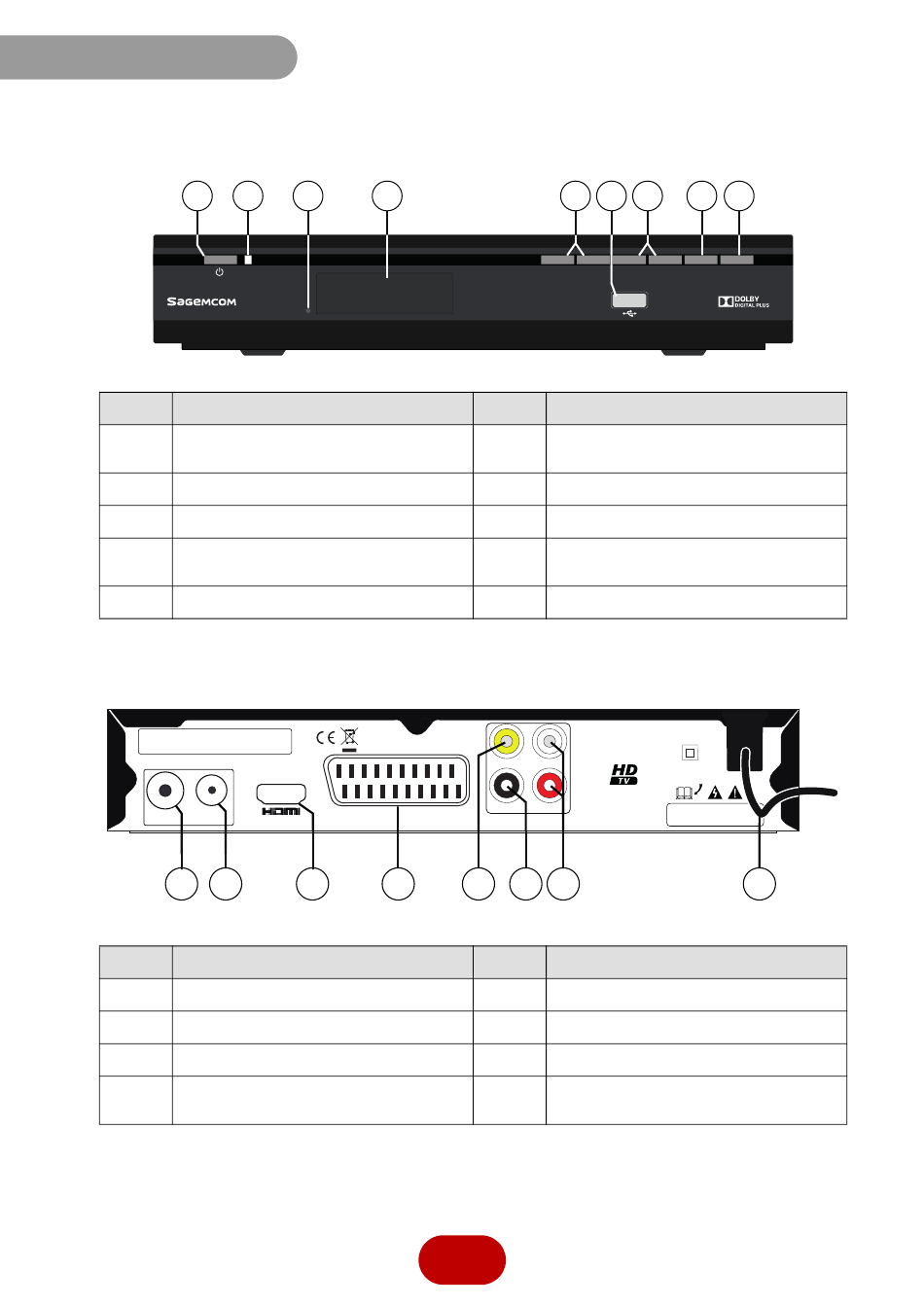

Face avant du récepteur
1 2
Repère
1 Allumer/éteindre le récepteur
3 Infrarouge (IR)
5 Changer de chaîne CH-/CH+
Augmenter ou diminuer le volume
7
sonore VOL-/VOL+
9 Valider
Face arrière du récepteur
Manufactured under license from
Dolby Laboratories.Dolby and the double-D
symbol are trademarks of Dolby Laboratories.
RF LOOP
RF IN
THROUGH
1 2
Repère
1 Entrée antenne hertzienne
3 Prise HDMI
5 Prise vidéo CVBS (PAL)
Prises analogiques audio R (droite) et
7
L (gauche)
3 4
0000
Description
TV SCART
3 4
Description
5 6
P- P+ VOL-
Repère
Voyant d'état
2
(rouge : éteint, vert : allumé)
4 Afficheur
6 Port USB High speed
8 Accéder aux menus
CVBS L
S/PDIF R
5 6 7
Repère
2 Sortie antenne hertzienne
4 Prise Péritel TV (vers téléviseur)
6 Prise digital audio S/PDIF
8 Cordon secteur
8
7 8 9
VOL+ MENU OK
Description
AC 200-240V~
50/60Hz
AC 200-240V~ 50/60HZ
STANDBY CONSUMPTION:<1W
POWER CONSUMPTION:<13W
8
Description
