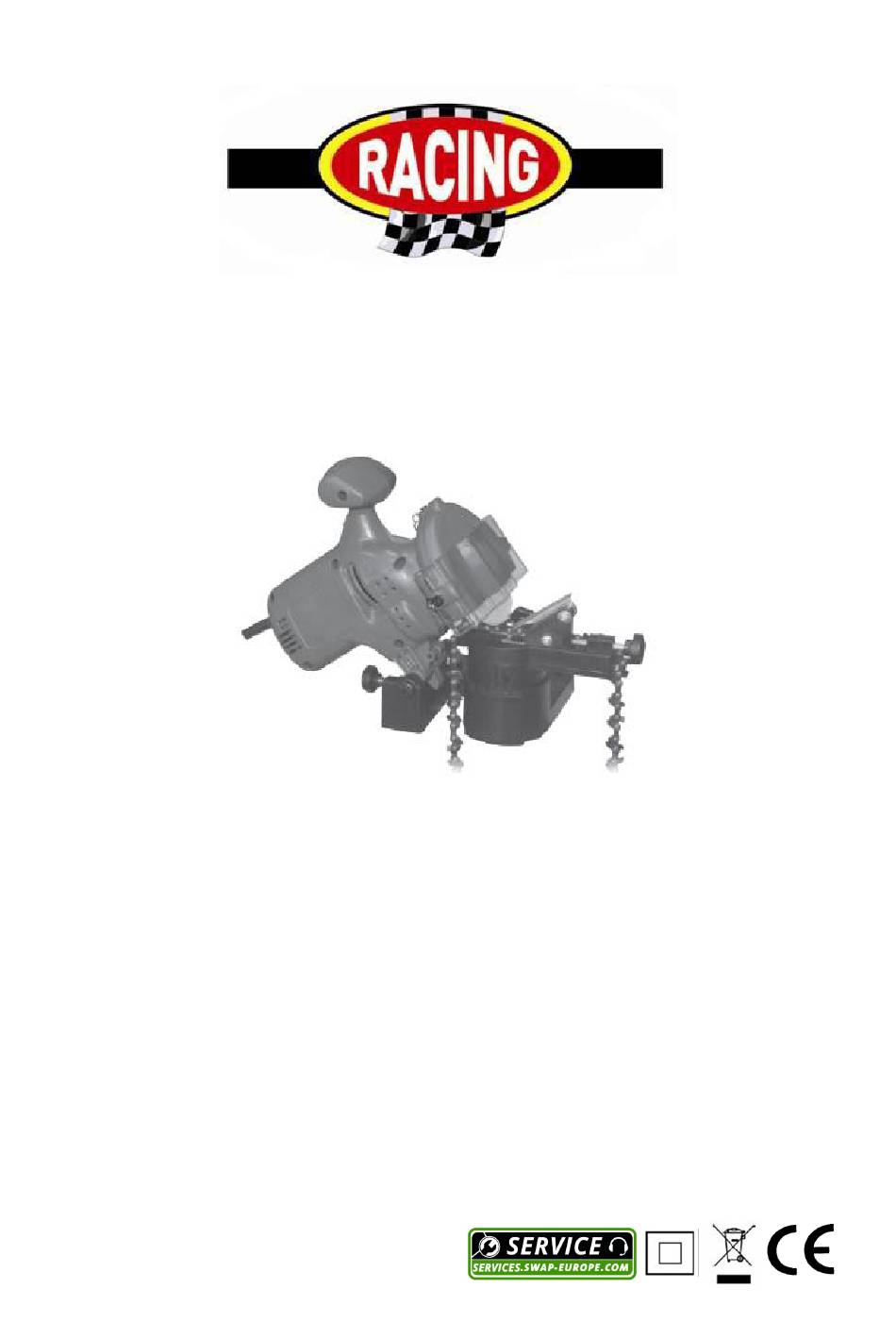

- Page 1 INSTRUCTIONS ORIGINALES AFFUTEUR DE CHAINE RAC220ES-1 LIRE LES INSTRUCTIONS AVANT D’UTILISER L’OUTIL RACING 32, rue Aristide Bergès - ZI 31270 Cugnaux – France...
- Page 2 INSTRUCTIONS DE SECURITE ATTENTION : lors de l’utilisation d’outils électriques, les précautions de sécurité devront être toujours suivit pour réduire le risque d’incendie, de chocs électriques, et de blessures personnelles. Lire toutes ces instructions avant d’utiliser ce produit et garder ses instructions. 1 - Garder l'aire de travail propre Des aires de travail et des établis encombrés sont à...
- Page 3 Vérifier périodiquement le câble d'alimentation et, s’il est endommagé, le faire remplacer par un réparateur agréé. Vérifier périodiquement les rallonges du câble d'alimentation et les remplacer si elles sont endommagées. Maintenir les poignées sèches, propres et exemptes de graisse et d'huile. 15 - Déconnecter les outils ...
- Page 4 Lorsque vous travaillez, utilisez les équipements de protection individuelle: lunettes, masques, protection auditive et casque. Vérifiez que l'outil soit intact avant toute utilisation, et également que tous les dispositifs de sécurité spécifiés soient opérationnels, et que tous les boulons et vis soient serrés. ...
- Page 5 Risques résiduels Même lorsque l'outil est utilisé tel que prescrit, il n'est pas possible d'éliminer tous les risques résiduels. Les dangers suivants peuvent survenir en lien avec la conception et la construction de l'outil : L'absence de port de masque anti-poussière peut endommager les poumons. L'absence de port de protection auditive peut endommager l'audition.
-
Page 6: Votre Produit
2. VOTRE PRODUIT a. Description 1. Interrupteur ON/OFF 2. Poignée 3. Roue d’affutage 4. Clé à fourche 5. Carter de protection 6. Couvercle du carter de protection 7. Guide-chaine 8. Vis de verrouillage de la chaîne 9. Vis de réglage de la position de la chaîne 10. -
Page 7: Technical Data
b. Technical data Puissance 220 W Tension 230 V˜ Fréquence 50Hz Poids (kg) 1,65 kg Niveau de puissance sonore L Lwa: 91,7 dB(A) K=3 dB(A) dB(A） Niveau de pression sonore in dB(A) Lpa: 78,7 dB(A) K=3 dB(A) Vibration 2,753m/s² K: 1,5m/s² Classe de protection Class II La valeur totale de vibration déclarée a été... -
Page 8: Assemblage
3. ASSEMBLAGE Installez la table pivotante dans la base de l’outil (1). Vissez avec l'écrou fourni (2). Fixez la base de l’outil sur un banc approprié avec deux vis (les vis ne sont pas fournies). Installez le couvercle du carter de la protection sur le carter et vissez-le avec les deux vis fournies. -
Page 9: Utilisation
4. UTILISATION a. Insertion d’une chaine Dévisser la vis de fixation. Installez la chaîne dans le rail de guidage, les bords tranchants doivent être dirigés vers la roue dentée. Inclinez la butée, tirez la chaîne vers l'arrière jusqu'à ce que les dents de la chaîne viennent en butée Vissez la vis de fixation. - Page 10 c. Réglage de la butée Abaissez la tête d'affûtage. Avec la vis de réglage, amenez les dents aiguisées vers la roue dentée jusqu'à ce que les dents viennent contre la roue. Fixez le lien de la chaîne en utilisant la vis de fixation. Réglez la butée de profondeur en utilisant la vis de réglage de manière à...
-
Page 11: Maintenance Et Rangement
5. MAINTENANCE ET RANGEMENT a. Entretien Une maintenance régulière est essentielle pour les meilleures performances, une sécurité d'utilisation et une longue durée de vie de la machine. Retirez la fiche avant d'effectuer tout ajustement, entretien ou maintenance. Ne modifiez pas le système électrique de la machine. Ne jamais effectuer de maintenance avec le moteur en marche. -
Page 12: Mise Au Rebut
c. Rangement Après l'utilisation et le nettoyage, rangez votre outil. Rangez l'outil dans un endroit propre et sec, de préférence dans sa boîte. L'outil doit être conservé à l'écart des enfants et des animaux de compagnie. Évitez d'exposer l'outil à la lumière directe du soleil. 6. -
Page 13: Declaration De Conformite
RACING ZI, 32, rue Aristide Bergès – 31270 Cugnaux - France Déclare que la machine AFFUTEUR DE CHAINE RAC220ES-1 Numéro de série: 20200335944-20200336447 Est en conformité avec les normes suivantes A la directive « Machine» 2006/42/CE A la Directive CEM 2014/30/UE Directive Rohs(UE) 2015/863 modifiant 2011/65 / UE Est en conformité...
