Vector TLC3-FCR-M Documentation Technique

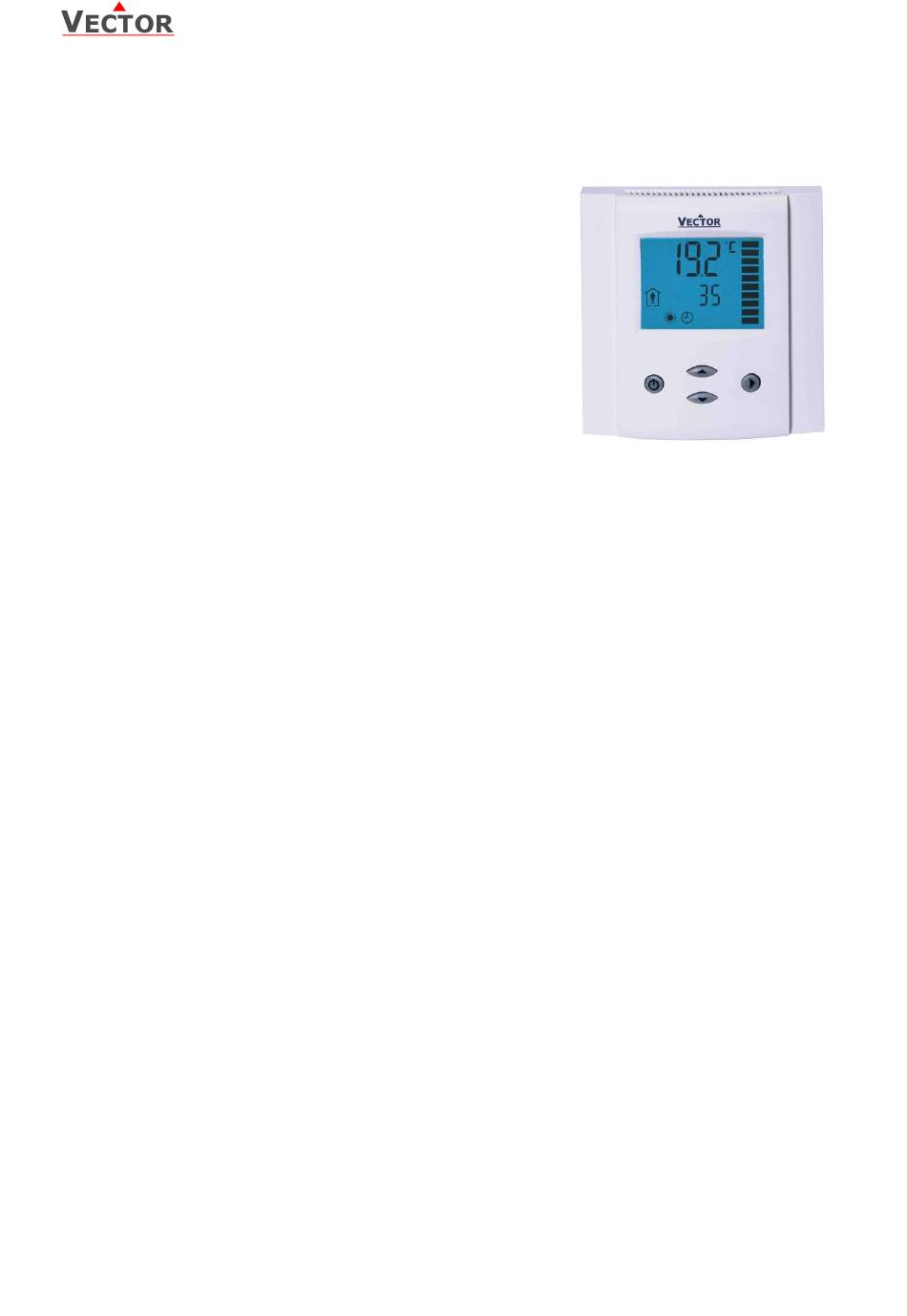

TLC3-FCR-M
Contrôleur pour ventilo-convecteurs avec régulation PI programmable.
Fonctions
 Algorithme de régulation PI éprouvée, réduit les fluctuations de la
température intérieure et la consommation énergétique
 Faible consommation énergétique: < 1W par unité
 Régulation de la température pour les convecteurs à systèmes 2 et
4 tubes.
 Contrôle de la ventilation automatique pour les ventilateurs à 3
vitesses.
 Option de limitation des coûts avec la fonctionnalité d'économie et
limitation du point de consigne
 Contrôle de la modulation des modes de chauffage, de
climatisation et ventilation seule.
 Protection par mot de passe programmable des paramètres
utilisateur et de contrôle.
Limitation des plages du point de consigne
o
Contrôle d'accès pour l'ensemble des points de
o
consigne, vitesse des ventilateurs et changement de
mode
Contrôle d'accès de changement chaleur/froid et programmes du temps
o
Sélectionner le contenu d'affichage
o
Comportement sélectionnable des suites d'une panne de courant
o
 Affichage de la température en Celsius ou Fahrenheit
Version Deluxe:
 Fonctions d'horloge et de programmation horaire avec protection de panne de courant
 Rétroéclairage bleu avec LCD
 Option: Télécommande
Avec des caractéristiques techniques : Booster et commutation retardée d'activation et de désactivation
Domaines d'applications
 Systèmes à air seulement:
Systèmes de Volume d'Air constantes avec trois stades de ventilation pour les systèmes de conduits simple
ou double
 Systèmes air/ eau:
Ventilo-convecteurs pour systèmes à 2 tubes
o
Contrôle de radiateur, plafonds refroidissants
o
 Contrôle de pièces individuelles pour les chambres d'hôtel, salles de réunion, etc.
 Contrôle PI- jusqu'à 2 modulations de vannes pour le chauffage et le refroidissement
Description Générale

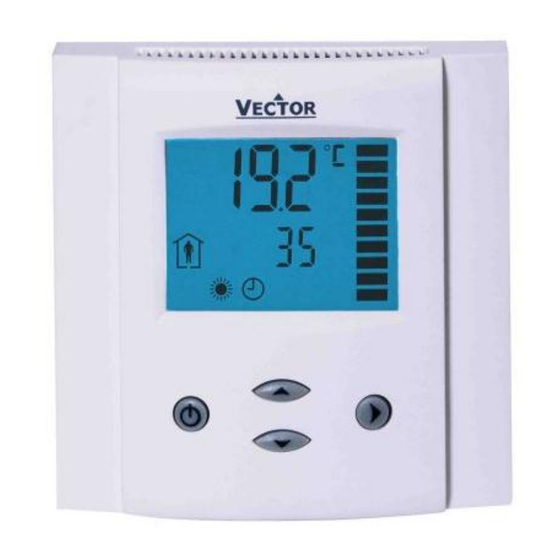

TLC3-FCR-M est un contrôleur électronique autonome pour ventilo-convecteurs avec boucle de régulation. Le TLC3-
FCR-M2 est conçu pour les systèmes de convecteurs à modulation 2-tubes et comprend 1 entrée pour sonde de
température NTC, une entrée passive externe pour la température ou un contact ouvert, trois sorties binaires (relais)
et une sortie analogique (0-10VDC). TLC3-FCR-M4 est conçu pour les systèmes ventilo-convecteurs à modulation 4-
tubes et possède, 1 entrée pour une sonde de température NTC, trois sorties binaires (relais) et deux sorties
analogiques (0-10VDC) pour le chauffage et la climatisation. Une paramétrisation détaillée est possible avec
l'utilisation d'une configuration simple. Le TLC3-FCR-M peut être configuré à l'aide de la commande d'opération
standard. Aucun outil spécial ou logiciel n'est nécessaire.
Doc: 70-02-0181, V3.0 Date: 2012-12-03
Sujet à modifications
TLC3-FCR-M Documentation technique
© Vector Controls Sàrl, Suisse Page 1
