CANCELLI AUTOMATICI
F
Récepteur à quatre canaux, fréquence AM 433.92 MHz, à monter à l'extérieur du
tableau ou de la carte de commande de
l'automatisme. Il peut être associé aux émetteurs
CAME de la série TOP432NA, TOP434NA,
TOP432M, TOP434M, TOP432S, T432, T434, T438 et
TAM432SA,
jusqu'à un maximum de 999 unités.
Boîtier en ABS pour extérieur avec degré de protection
IP54.

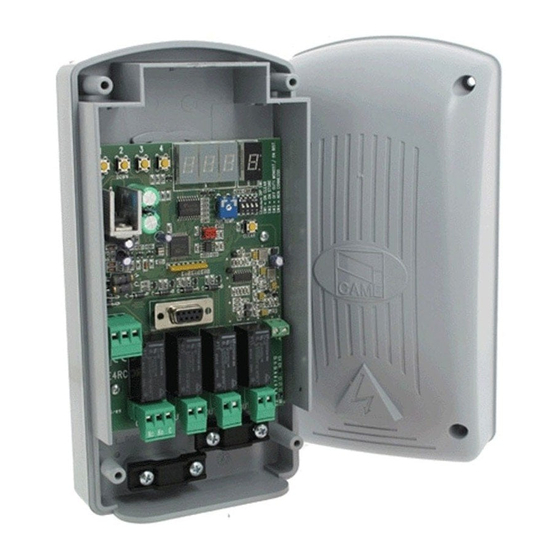

Il est équipé d'un afficheur interne qui permet de
mémoriser rapidement les émetteurs (au max. 999) et
de procéder ensuite sans problème à l'entretien du
système (annulation/ rétablissement, adjonction ou
modification)
Il comprend également une carte de mémoire (Memory
Roll) pour faire une copie de sauvegarde de tous les
émetteurs mémorisés.
N.B. Toutes les opérations de programmation et de
gestion du système peuvent même être faites à
l'aide d'un
correspondant.
La carte doit être alimentée en 12 ou 24V a.c./d.c.
Fonctionnement des sorties :
- OUT1 en mode monostable ou bistable (voir page
3)
- OUT2 en mode monostable avec temporisation
réglable de 1 à 300 secondes (voir page 3)
- OUT3 et 4 en mode monostable
N.B. - Le récepteur doit toujours être muni d'une antenne.
- Ne pas installer plusieurs récepteurs à une distance inférieure à 4/5 m l'un de
l'autre, afin d'éviter les anomalies de fonctionnement.
- Il est conseillé de placer
l'antenne le plus haut
possible par rapport au sol
et loin des structures
Téléchargé sur www.confort-electrique.fr Retrouvez tous les produits du fabricant Came sur notre site internet www.confort-electrique.fr
| |
ATOMO SERIES SÉRIE ATOMO
RÉCEPTEUR MULTIUSAGE
EXTÉRIEUR
GER
CARACTÉRISTIQUES TECHNIQUES
ordinateur avec
| |
BAUREIHE ATOMO SERIE ATOMO
RBE4MT
le logiciel
224
Documentazione
87
75
104
Tecnica
T35
1.1
rev.
10/2005
©
CAME
CANCELLI
AUTOMATICI
119RT55-F
