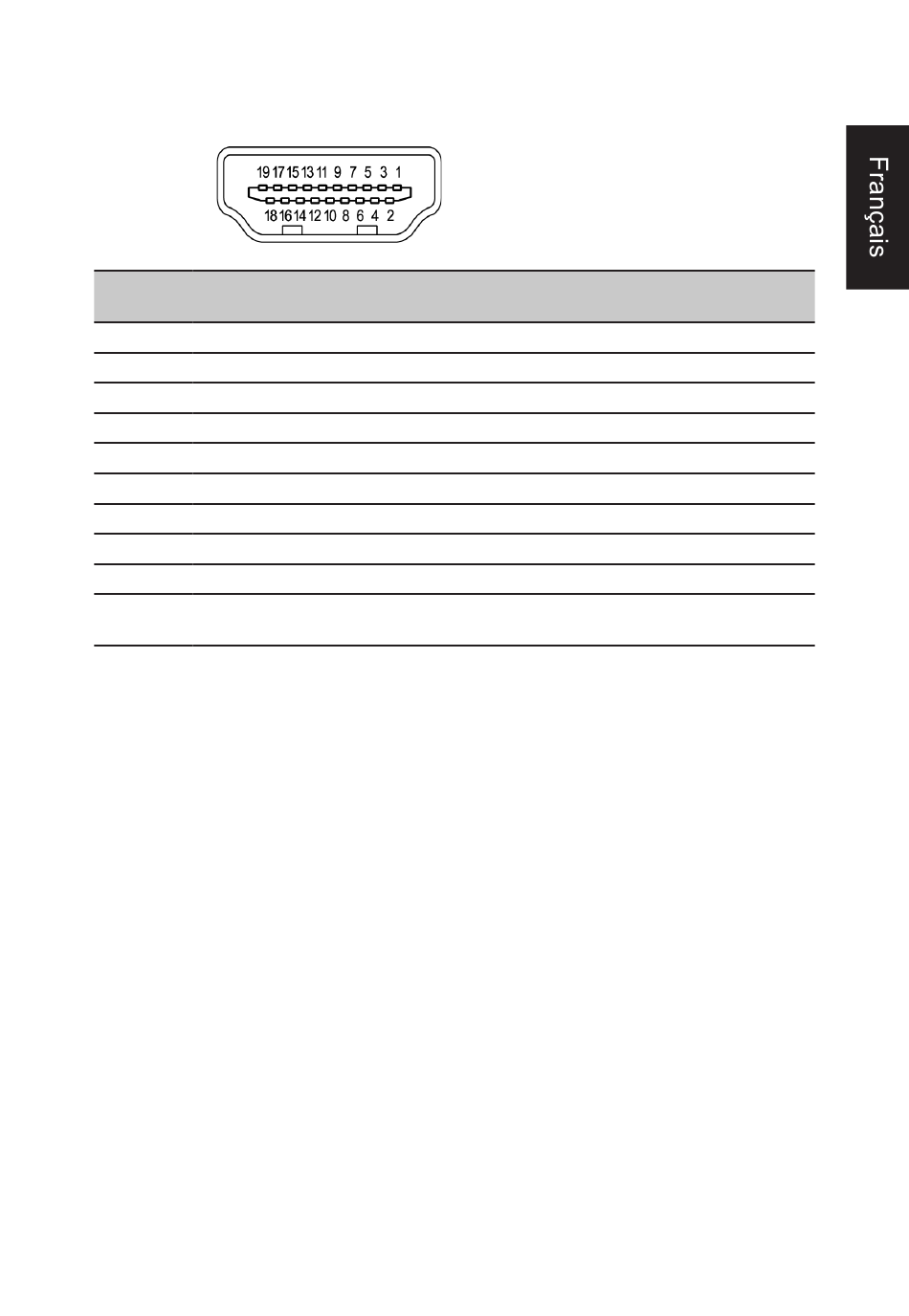

Câble de signal d'affichage couleur à 19 broches
N°
Description
BROCHE
1
TMDS Data2+
3
TMDS Data2-
5
TMDS Data1 Shield (blindage)
7
TMDS Data0+
9
TMDS Data0-
11
TMDS Clock Shield (blindage)
13
CEC
15
SCL
17
DDC/CEC Ground (Masse)
Hot Plug Detect (détection de
19
branchement à chaud)
N°
Description
BROCHE
2
TMDS Data2 Shield (blindage)
4
TMDS Data1+
6
TMDS Data1-
8
TMDS Data0 Shield (blindage)
10
TMDS Clock+
12
TMDS Clock-
14
Réservé (NC sur l'appareil)
16
SDA
18
Power (Alimentation) + 5V
