Introduction

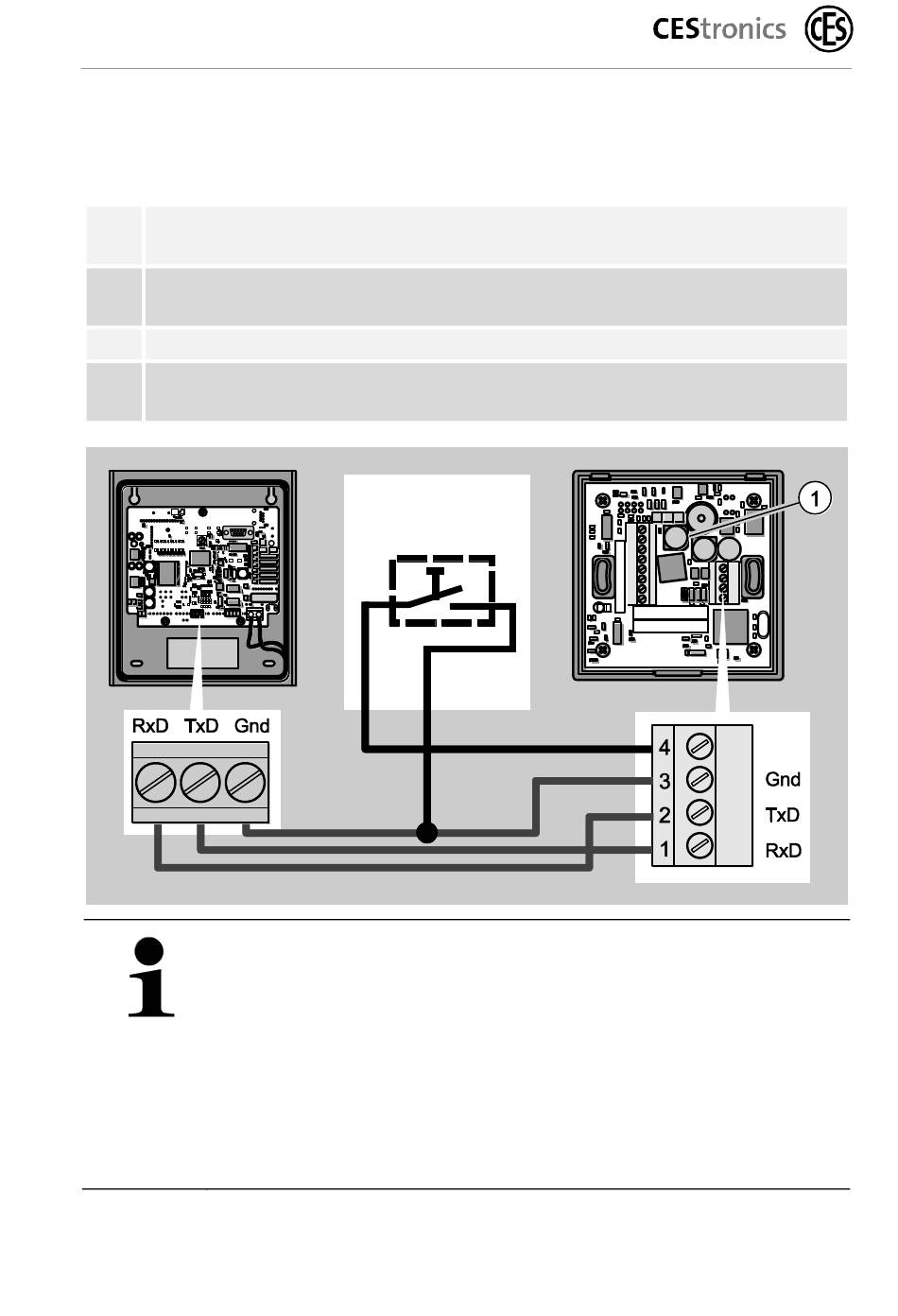

Branchements de la barrette domino X3
Câblez votre terminal mural (1) avec d'autres options de la
manière suivante :
1 Vis de serrage pour la connexion TxD du lecteur longue
distance
2 Vis de serrage pour la connexion RxD du lecteur longue
distance
3 Vis de serrage pour mise à la terre
4 Vis de serrage pour contact de commutation de
commande supplémentaire
 Assurez vous que le cablage du lecteur à grande
Lecteur mural RxD  TxD Lecteur à grande
distance
Lecteur mural TxD  RxD Lecteur à grande
distance
30
Palpeur
distance est inverté (croisé comme indiqué dans
le dessin).
Terminaux muraux OMEGA ACTIVE
