3. Équipement
8

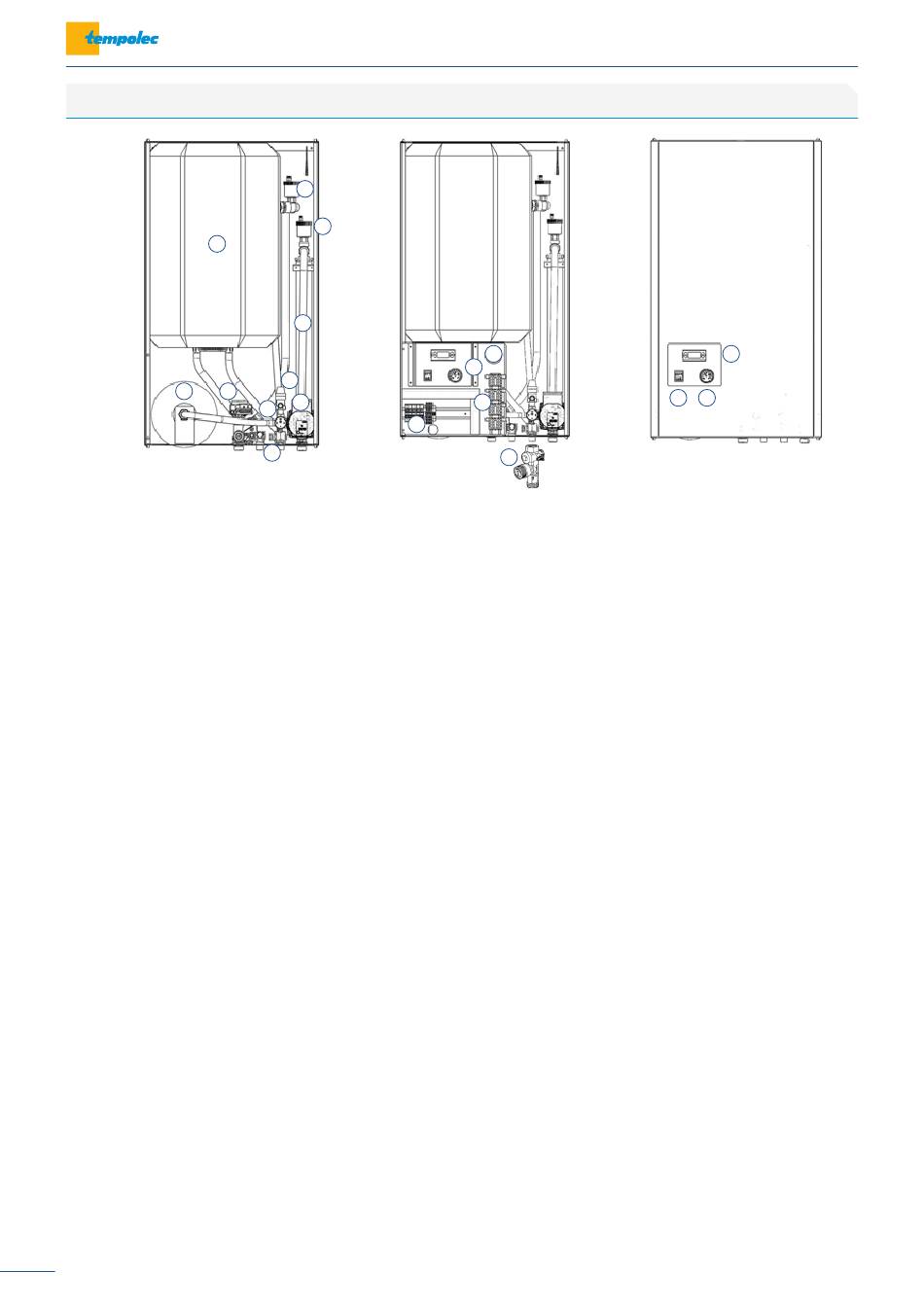

1 : purgeurs automatiques
2 : ballon ECS en inox avec isolant de 50 mm
d'épaisseur
3 : corps de chauffe inox isolé M0 avec
thermoplongeur (résistance électrique)
4 : circulateur haut rendement
5 : soupape de sécurité, pression de service
3 bar
6 : pressostat manque d'eau 1,5 bar
7 : vanne déviatrice
8 : vase d'expansion 8 l
9 : robinet de remplissage du circuit de
chauffage
Pochette d'accessoires contenant – 4 presse-étoupe pour passage de câble (puissance et commande)
6
Équipement
1
1
2
3
5
7
4
6
9
10 : bornier de raccordement puissance +
11 : sécurité thermique avec bouton de
12 : aquastat de secours, à utiliser en cas de
13 : contacteur de puissance silencieux
14 : groupe de sécurité de l'eau chaude (siège
– 4 écrous blancs de fixation du capot
– 1 vis de verrouillage du capot avec rondelle
– 1 groupe de sécurité ECS (siège inox)
– 1 barrette métallique : shunt monophasé / triphasé.
12
11
13
10
14
fusible de protection
réarmement
défaut de la régulation
inox)
16
15
17
15 : interrupteur ON/OFF
16 : régulateur chauffage et eau chaude
17 : manomètre 0 à 4 bar
