4. DESCRIPTION DU PRODUIT
L'appareillage décrit dans ce manuel s'appelle unité de coupe de type pneumatique modèle
FP861/A1 à utiliser pour l'assemblage sur des machines automatiques (ex. supports, coupe
informatisée, etc.) à l'aide d'un étrier adéquat. Grâce à l'emploi d'une pointe de référence
frontale et d'un système de coupe efficace avec une lame polygonale il est possible d'utiliser
l'unité de coupe pour des différentes applications: en particulier, l'unité a été conçue pour
couper de matériels difficiles tel que les moquettes, les matériels polymériques, les fibres
en verre, les isolants et la peau (même non ouvrée). Une des particularités de l'unité de
coupe FP861/A1 est la possibilité, grâce à la présence d'une affûteuse assemblée sur la
tête de l'unité de coupe, de pouvoir affûter la lame à n'importe quel moment, sans la
désassembler. Après avoir effectué cette opération, les opérations de coupe peuvent
recommencer immédiatement. L'unité de coupe de type pneumatique est pourvue de
raccord fileté pour la connexion de la plupart des tuyaux de l'air. La turbine parfaitement
équilibrée, avec un nombre de tours élevé et ne demandant aucune opération d'entretien,
réduit au minimum les vibrations et le bruit. La particularité de l'unité de coupe est la
possibilité d'être employé aussi pour la coupe de matériels humides ou mouillés; elle est
donc notamment indiquée dans les tanneries, le teintureries, etc. L'emploi de l'air comprimé
comme source d'énergie permet de travailler de façon continue sans problèmes de chauffage
ou de surcharge au moteur. Les parties mécaniques sont réalisées en acier et en bronze à
haute résistance et demandent une lubrification après plusieurs heures de travail.
1
2
3
4
5
6
7
4
9
14

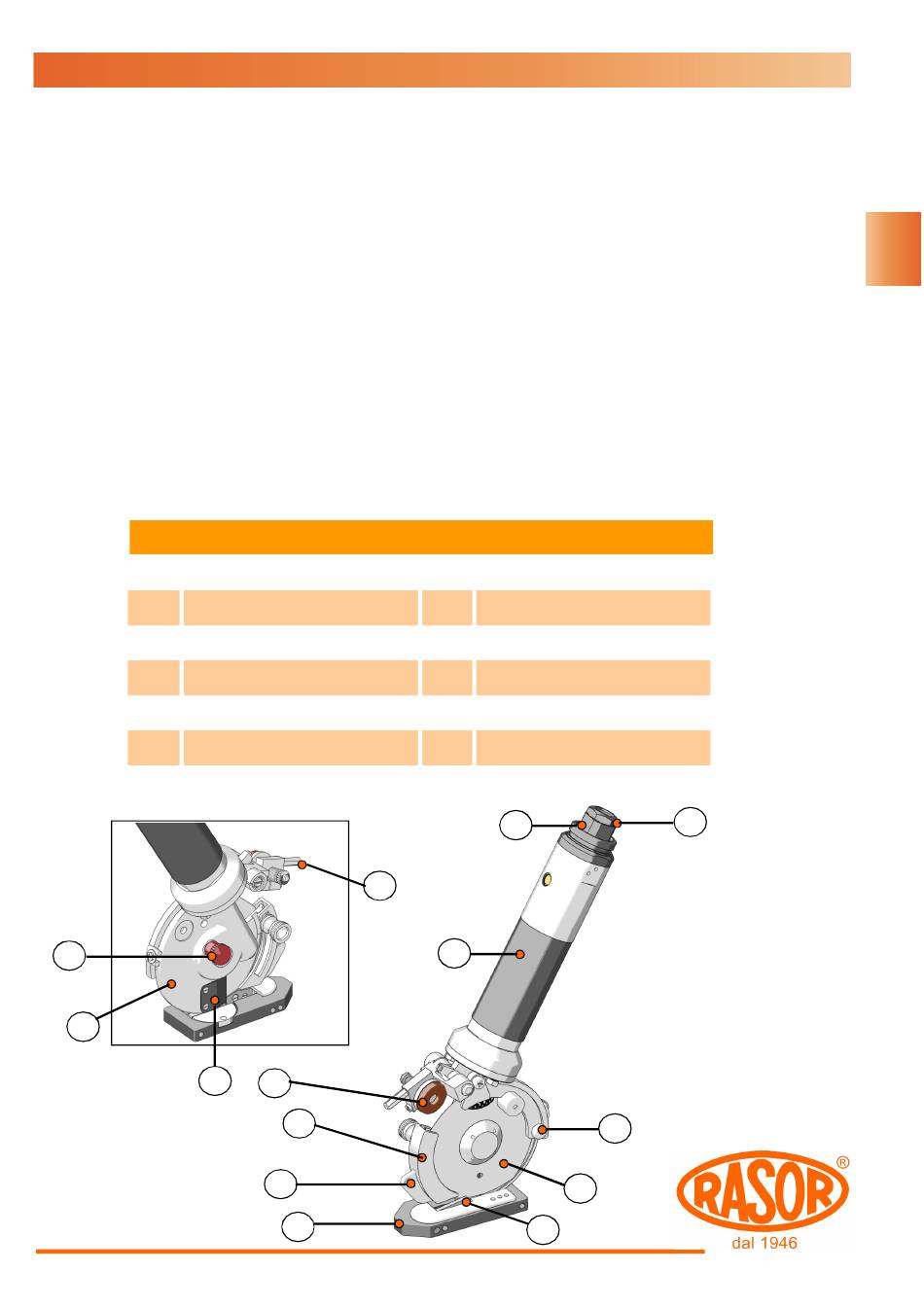

Eléments du dispositif
Raccord 1/4" gaz pour
connecteur air
Base en nylon
Lame polygonale
Graisseur
Moteur pneumatique
Affûteuse
Bouton affûteuse
7
6
8
12
2
8
Carter de protection antérieur
9
Support moteur
10
Silencieux
11
Carter de protection postérieur
12
Pointe de référence
13
Contre-lame en métal dur
14
Ressort arrête-fil
10
5
11
3
13
1
