HMB/HMBE
Appareils HRV compatibles avec aura-t & auralite
®

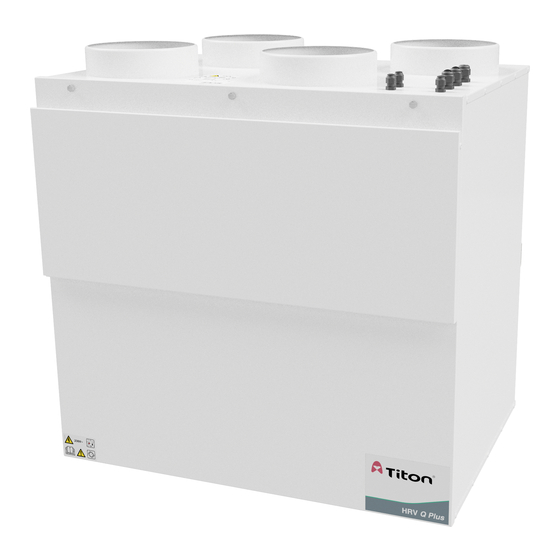

HRV20 Q Plus ECO
TP650HMB
B/BC/BE
Appareils HRV compatibles avec aura
HRV20 Q Plus ECO
TP651B
Appareils HRV pour climats froids
HRV20 Q Plus ECO*
TP651BC
*Commande spéciale seulement
Appareils de ventilation à récupération de chaleur
Manuel du produit
systèmes de ventilation
Publicité
Table des Matières
Manuels Connexes pour Titon HRV20 Q Plus ECO
Sommaire des Matières pour Titon HRV20 Q Plus ECO
- Page 1 HMB/HMBE Appareils HRV compatibles avec aura-t & auralite ® HRV20 Q Plus ECO TP650HMB B/BC/BE Appareils HRV compatibles avec aura HRV20 Q Plus ECO TP651B Appareils HRV pour climats froids HRV20 Q Plus ECO* TP651BC *Commande spéciale seulement Appareils de ventilation à récupération de chaleur Manuel du produit systèmes de ventilation...
-
Page 2: Avertissements, Consignes De Sécurité Et Directives
Avertissements, consignes de sécurité et directives Informations importantes Important: Lire la totalité de ces instructions avant l'installation de cet appareil 1. L'installation de l'appareil et des accessoires doit être effectuée par une personne qualifiée et compétente et doit se faire dans des conditions propres et sèches avec des niveaux de poussière et d'humidité... -
Page 3: Explication Des Symboles Situés Sur L'appareil
Avant d'accéder au bornes ou de déposer ce couvercle, tous les circuits d'alimentations doivent être débranchés. Titon recommande d'utiliser: Une section de gaine flexible courte, d'environ 200 mm de long, pour brancher l'appareil au système de gaines. Toutes les gaines flexibles utilisées doivent être bien tendues. -
Page 4: Table Des Matières
Titon recommande d'utiliser:� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �... -
Page 5: Informations Sur Le Produit
Informations sur le produit Les HRV sont des appareils de ventilation mécanique récupérateurs de chaleur (MVHR). Ils sont conçus pour assurer une ventilation écoénergétique des habitations. Les appareils sont conçus pour une ventilation continue, en évacuant l'air humide vicié des salles de bain, toilettes, cuisines et buanderies. Lorsque l'air vicié est extrait, l'échangeur de chaleur de l'appareil transfère la chaleur qui aurait été... -
Page 6: Dimensions
Dimensions HRV20 Q Plus 237,5 383,5 125,5 Vide de service NE PAS EMBOÎTER LES APPAREILS... -
Page 7: Installation
Ne pas retirer les bouchons d'obturation avant le raccordement des conduits. Les bouchons d'obturation sont installés pour éviter la pénétration de débris dans le système, qui pourraient causer des colmatages et des dommages: Le HRVQ Plus Titon est conçu pour un montage mural ou similaire. La surface de montage doit être suffisamment ƒ... -
Page 8: Évacuation De Condensats
Doit être installé de sorte à avoir une pente de 5° minimum par rapport à l'appareil ƒ Titon recommande d'utiliser une vanne de vidange à membrane à la place du siphon 'humide' traditionnel qui risque de s'assécher. Par exemple la 'vanne de vidange en plastique auto-obturante Hepworth Hepv0 Hygienic' , certificat BRE n°... -
Page 9: Raccordement Des Conduites
Raccordement des conduites Lire et respecter les avertissements, les consignes de sécurité et les directives. Le HRV est doté d'étiquettes représentant des icônes qui permettent d'identifier les différents orifices. Il est très important de raccorder les conduits aux orifices corrects, selon les icônes ci-dessous. EXTRACTION DE L'HABITATION - Cet orifice est raccordé... -
Page 10: Section Tp650Hmb/Hmbe Aperçu Du Produit
Section TP650HMB/HMBE Aperçu du produit Commandes et caractéristiques Les appareils HRV Q Plus HMB peuvent être commandés par différents commutateurs et capteurs à tension nulle. La section suivante décrit les commandes et les caractéristiques des appareils HRV Q Plus et leur mode de réglage. Vérifier que toutes les commandes sont correctement étiquetées, et que leur fonction est indiquée clairement. -
Page 11: Protection Automatique Antigel
Protection automatique antigel Par temps très froid, le système de protection automatique antigel détecte les températures qui risquent de former de la glace à l'intérieur de l'appareil. Il réduit la vitesse de ventilation fournie pour éviter la formation de glace à l'intérieur de la cellule de récupération de chaleur. -
Page 13: Schémas De Câblage
Appareils TP650HMB/HMBE SEULEMENT Schémas de câblage Refoulement Sectionneur bipolaire Fusible Le câble d'alimentation secteur doit être séparé des câbles de communication. Voir Informations importantes. Schéma de câblage d'alimentation 230V~ réf EE141... -
Page 14: Commutation Et Commandes
Appareils TP650 HMB/HMBE SEULEMENT Commutation et commandes Réglage de SUMMERboost® à Commande à tension tension nulle au moyen d'un SUMMERboost® avec t interrupteur de verrouillage d'ambiance. unidirectionnel. TP 522 Ther Interrupteur de verrouillage SUMMERboost® Branchement de commutateur SUMMERboost® réf. EE178 Commutation de ventilation forcée libre de potentiel de la carte de circuit imprimé... - Page 15 Appareils TP650 HMB/HMBE SEULEMENT POSITIONS DU COMMUTATEUR 1 - Vitesse réduite 2 - Vitesse continue 3 - Vitesse forcée TP 508 Commutateur rotatif à trois positions U1 U2 U3 Commutation et branchement du commutateur rotatif à trois position TP 508 réf. EE 175 Le câble de liaison SUMMERboost®...
-
Page 16: Mise En Service Des Appareils Tp650Hmb/Hmbe
Commandes Les vitesses de ventilateur du HRV Q Plus Titon doivent être réglées de sorte que les débits obtenus fournissent une ventilation adéquate. Le Titon HRV Q Plus a 2 réglages de vitesses de ventilateur standards, Vitesse continue et Vitesse forcée. -
Page 17: Temporisateur De Sécurité De Vitesse Forcée
A la suite d'une réinitialisation du régulateur, le système de ventilation devra être entièrement mis en service. La procédure de réinitialisation du régulateur Titon HRV Q Plus est une opération simple en trois étapes. L'unité doit être mise sous tension pendant la procédure de réinitialisation. -
Page 18: Section Tp651B/Bc/Be Aperçu Du Produit
Section TP651B/BC/BE Aperçu du produit Commande et fonctions Les appareils TP651, BC et BE sont programmables avec des régulateurs Titon. Récupération d'humidité 2 entrées de capteur Le mode Été ne doit pas être activé ou installé dans des habitations où sont... -
Page 19: Réglage Du Confort De L'air De Refoulement
Appareils TP651 B/BC/BE SEULEMENT Réglage du confort de l'air de refoulement Les appareils TP651 BC et BE pour climats froids sont équipés de commande de vitesse de ventilateur supplémentaire. Si la température de l'air de refoulement vers l'habitation est inférieure à 10°C, l'appareil limite la vitesse maximum à... -
Page 20: Commutation Et Commandes
Appareils TP651B/BC/BE SEULEMENT Commutation et commandes Le(s) interrupteurs sous tension commutés (LS1, LS2) doivent être alimentés par le même circuit que celui utilisé pour alimenter l'appareil. Un isolateur local tripolaire (LS1 seulement) ou quadripolaire (LS1 et LS2) doit être installé. Le relais emboîté (n° réf. TP505) peut être nécessaire pour la commutation d'autres circuits. - Page 21 Appareils TP651B/BC/BE SEULEMENT Réglages par défaut des interrupteurs SW1 - Tension nulle - Vitesse forcée cuisine. SW2 - Tension nulle - Vitesse forcée pièce humide. SW3 - Tension nulle - Commande SUMMERboost. CHAUFFE CONDUIT BYPASS ÉTÉ VENTILATEUR 2 VENTILATEUR 1 ALIMENTATION SECTEUR Entrées d'interrupteur libres de potentiel réf.
-
Page 22: Capteurs Externes
Appareils TP651B/BC/BE SEULEMENT Capteurs externes Chacune de ces dispositions d'interrupteurs peut être utilisée dans les entrées d'interrupteur de SW1 à SW3 en fonction de leur con guration et du type de VMRC. 1 2 3 Commutation de ventilation forcée à tension TP506 Interrupteur de mode Été... - Page 23 Appareils TP651B/BC/BE SEULEMENT Positions des commutateurs TP508 Commutateur rotatif à trois positions 1 - Vitesse réduite 2 - Vitesse continue 3 - Vitesse forcée Pour que cette con guration fonctionne correctement; S1-1 doit être réglé sur un commutateur de ventilation forcée de cuisine ou CHAUFFE CONDUIT de salle de bain, S1-2 doit être réglé...
-
Page 24: Chauffe-Conduit
Chauffe-conduit Si un chauffe-conduit est nécessaire, il doit être installé dans le conduit de l'atmosphère. Disposition des conduits Pour garantir que l'air de l'atmosphère est parfaitement mélangé avec l'air chauffé par le chauffe-conduit, la gaine doit être montée avec deux coudes de 90° et avoir les dimensions ci-dessous. B ( 1 : 5 ) HRV gauche illustré... -
Page 25: Point De Consigne Du Chauffe-Conduit
Point de consigne du chauffe-conduit Une fois que le capteur TJK10K est dans la position indiquée, le point de consigne du chauffe-conduit doit être réglé à 6°C avec le potentiomètre situé sur le couvercle électrique frontal du chauffe-conduit. Câblage L'installateur doit s'assurer qu'un fusible de calibre correct est installé et utilisé. Chau e-conduit 230V~ Isolateur... -
Page 26: Mise En Service Des Appareils Tp651B/Bc/Be
Options de régulateur HRV Une fois l'installation de la gaine et du HRV terminée, le système de ventilation doit être mis en service et configuré au moyen d'un module d'interface d'affichage Titon compatible. Les modules d'interface d'affichage Titon sont: aurastat V*... - Page 27 Élément configurable Modèles B Modèles BC et BE SUMMERboost® Activation Activation Activation/désactivation du chauffe-conduit Désactivation Activé Chauffe-conduit Hyst 1 °C 1 °C Limite du chauffe-conduit 4 °C 4 °C Capteur d'ambiance 1 Point de consigne bas 0060 0060 Point de consigne haut 0070 0070 Capteur d'ambiance 2...
-
Page 28: Entretien Courant
Maintenance Entretien courant Tous les systèmes de ventilation nécessitent un entretien périodique. A part le remplacement des filtres, l'entretien courant doit être effectué exclusivement par une personne qualifiée et compétente. AVERTISSEMENT: L'appareil utilise alimentation 230V contient pièces mécaniques rotatives. ISOLER l'appareil de l'alimentation de secteur et attendre que toutes les pièces en mouvement s'arrêtent avant d'entreprendre des réparations ou des interventions de maintenance. -
Page 29: Remplacement Des Filtres
Titon Direct. www.titondirect.co.uk Les filtres Titon HRV Q Plus dont disponibles en deux qualités G4 x 2 et G4 + F7. La couche filtrante doit être remplacée par une couche filtrante identique. Lors du remplacement de filtres G4 + F7, noter les positions relatives des filtres avant la dépose. -
Page 30: Carnet D'entretien
Carnet d'entretien Entretenu par Société Date Remarques... - Page 31 Entretenu par Société Date Remarques...
- Page 32 En cas de doute, veuillez contacter les autorités locales pour connaître les dispositions en matière d’élimination des déchets. DIVISION MARKETING 894 The Crescent, Colchester Business Park, Colchester, CO4 9YQ Tél.: +44 (0) 1206 713800 Fax: +44 (0) 1206 543126 E-mail: ventsales@titon.co.uk Web: www.titon.com ©2020 TITON PROJET DO 5681 Édition 02...
