Un variateur à source de tension est un variateur qui forme sa sortie en fréquence et
tension variable comme suit :
• La tension d'alimentation est redressée.
• La tension redressée, une tension continue DC, charge de gros condensateurs qui
garde la tension constante.
• La tension de sortie est formée en commutant chaque phase de sortie du variateur entre
les bornes DC positive et négative en fonction de l'échantillon provenant de la tension
de sortie "moyennée sur une courte période".
Le variateur dans les Variator est un variateur à source de tension. Les autres sortes de
variateur sont les variateurs à source de courant, les variateurs à source de tension variable
et les convertisseurs cycliques. Un principe général du variateur à source de tension est
donné ci-dessous :

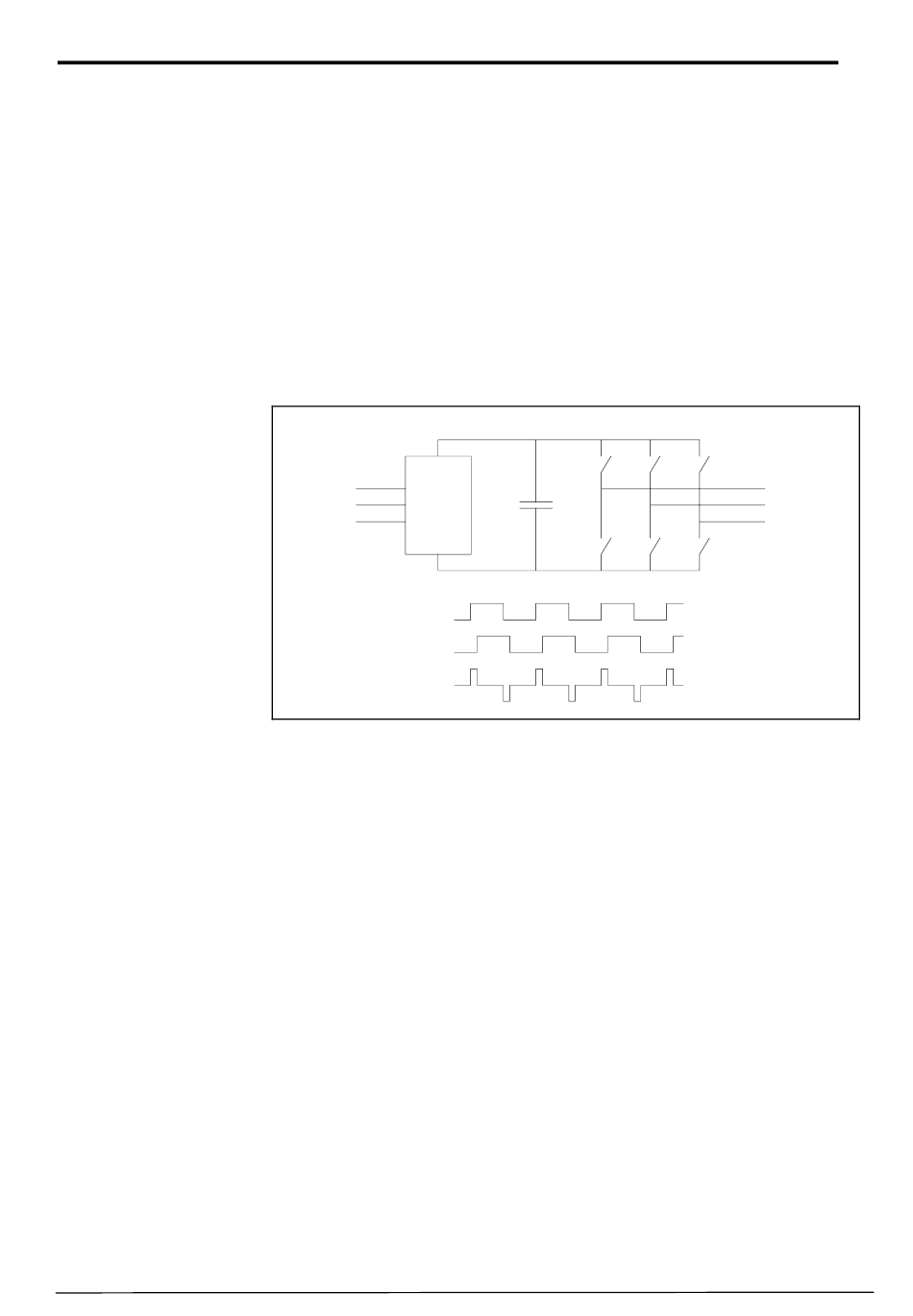

Circuit intermédiaire
Alimentation
en tension
Tension phase 1
Tension phase 2
Tension 1-2
GUIDE TECHNIQUE
TECHNICAL GUIDE
IInterrupteurs
de puissance
s1 fermé, s2 ouvert
s1 ouvert, s2 fermé
s3 fermé, s4 ouvert
s3 ouvert, s4 fermé
Page 22
Phase 1
Phase 2
Phase 3
07/04 VESAFRVAR01A
