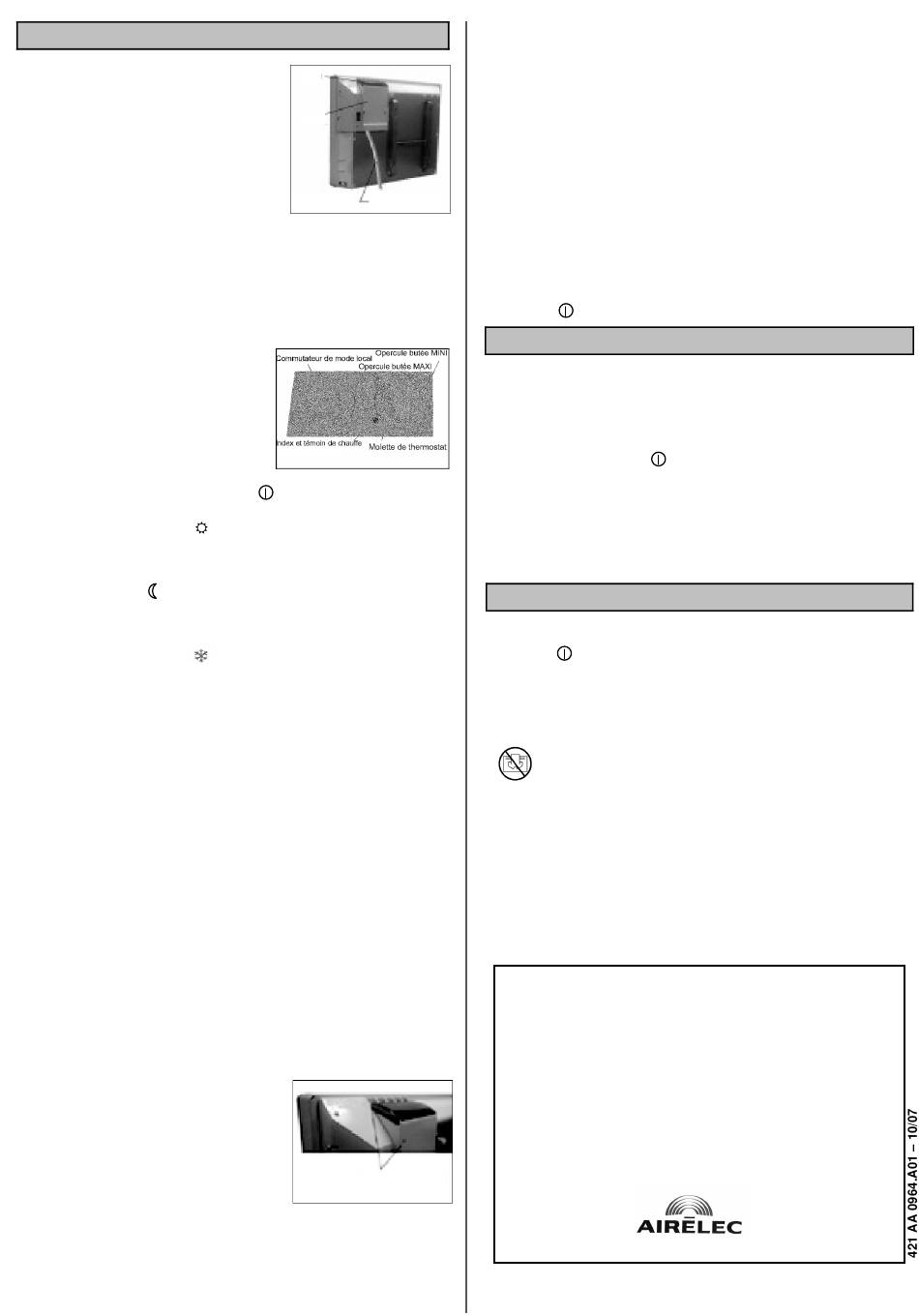

MISE EN ROUTE
Description (Schémas 6 et 7)
1.1 Un
capot
de
protection,
commandes, verrouillable.
1.2 Une molette de thermostat graduée de
Mini à Max, située sur le boîtier de
commande, à droite de l'appareil avec
voyant de chauffe
1.3 Une molette de commutateur indi-
quant les différents modes de fonc-
tionnement.
Prog – Arrêt chauffage - Confort - Eco et
H.-GEL
1.4 Un réceptacle avec son cache pour les cassettes de programmation.
2.
Utilisation du commutateur de mode local (Schéma 7)
Celui-ci n'a pas d'influence sur les autres appareils. Il n'a d'effet que sur
l'appareil concerné (installation programmée par fil pilote ou courant
porteur).
2.1 Position «PROG»
Si l'appareil n'est pas relié à un
•
dispositif de programmation : la tem-
pérature sera celle réglée par la molette
du thermostat.
Si l'appareil est relié à un dispositif
•
de programmation : la température sera
fonction de celle réglée sur la molette de
thermostat et des signaux transmis par le
dispositif de programmation.
2.2 Position « ARRET CHAUFFAGE»
Mise en veille de la fonction chauffage.
2.3 Position «CONFORT»
La température sera celle réglée par la molette du thermostat exception
faite pour les signaux Arrêt chauffage et Hors-gel transmis par le
dispositif de programmation.
2.4 Position «ECO»
La température sera celle réglée par la molette du thermostat moins
3.5° C environ, exception faite pour les signaux Arrêt chauffage et Hors-
gel transmis par le dispositif de programmation.
2.5 Position «HORS-GEL»
La température restera d'environ 7° C quel que soit le réglage sélectionné
sur la molette du thermostat, exception faite pour le signal Veille
transmis par le dispositif de programmation.
3.
Limitation ou blocage de la course de la molette de
thermostat (Schéma 7).
3.1 Limitation à une température maximum :
Couper et ôter l'opercule de l'emplacement, voisin de l'indication
•
« Mini » sur le dessus de la molette.
Tourner la molette précisément sur l'index désiré.
•
Prélever une des butées situées à l'arrière du boîtier de
•
commande.
Enfoncer correctement celle-ci dans le fond du trou de la molette.
•
Vérifier que la butée est bien à fond en ramenant la molette vers la
•
position « Mini » : celle-ci doit tourner librement.
3.2 La limitation de la course entre deux index :
Procéder comme au paragraphe précédent pour la consigne
•
minimum.
Couper et ôter l'opercule de l'emplacement voisin de l'indication
•
« MAX » sur le dessus de la molette.
Tourner la molette précisément sur l'index minimum désiré.
•
Prélever une des butées situées à l'arrière du boîtier de commande.
•
Enfoncer correctement celle-ci dans le fond du trou de la molette.
•
Vérifier que la butée est bien à fond en ramenant la molette vers
•
la position « MAX » jusqu'à la butée réalisée en 3.1 la molette doit
tourner librement entre les deux butées.
3.3 Blocage de la rotation sur un index :
Tourner la molette précisément sur
•
l'index désiré. Couper et ôter un des
opercules
Enfoncer partiellement une butée préle-
•
vée à l'arrière du boîtier de commande.
4.
Verrouillage du couvercle (Schéma 8).
4.1 Prélever une des vis situées à l'arrière du
boîtier de commande.
4.2 Fermer le couvercle et le visser sur le
côté droit.
5.
Mise en place de la cassette de programmation ECOBOX 2.
Pour cela, utiliser la notice d'installation des cassettes ECOBOX 2.
Capot
des
Boîtier
Cordon
Schéma 6
d'alimentation
Schéma 7
Vis de blocage capot
Schéma 8
6.
Etalonnage
Pour avoir un réglage parfait :
Utiliser un thermomètre en le plaçant au centre de la pièce à 1.20
•
m du sol (portes et fenêtres fermées).
Placer le commutateur de mode local en position Confort.
•
Mettre la molette de thermostat en position maximum.
•
Dès que la température ambiante souhaitée est atteinte par le
•
thermomètre (exemple 20° C), ramener lentement la molette de
thermostat jusqu'à l'extinction du témoin de chauffe.
Une fois réglé, le thermostat maintient automatiquement cette tempé-
rature dans la pièce en enclenchant et en coupant successivement le
chauffage de l'appareil.
Pour assurer un fonctionnement régulier de l'ensemble des appareils de
chauffage dans une même pièce, vérifier que le réglage des
thermostats des différents appareils soit identique.
7.
ARRET CHAUFFAGE
Appareil seul. Pour mettre en veille le fonctionnement sans toucher au
réglage du thermostat, positionner le commutateur sur ARRET
chauffage.
DÉPOSE DE L'APPAREIL
RAPPEL :
Toutes les interventions sur nos appareils doivent être effectuées
hors tension et par un personnel qualifié et agréé. Si l'installation de chauffage
est programmée par fil pilote, lors d'une intervention sur ce matériel, couper
l'alimentation de ou des appareils concernés ainsi que du ou des fils pilotes.
1.
Dépose de l'appareil
Avant d'ôter l'appareil de sa platine, mettre le commutateur en
•
position Arrêt Chauffage
alimentation.
Déverrouiller la platine de fixation à l'aide d'un tournevis en
•
agissant sur les 2 pattes supérieures.
Soulever l'appareil verticalement afin qu'il se dégage de sa
•
platine.
Débrancher le câble d'alimentation du boîtier de raccordement
•
mural.
CONSEILS PRATIQUES
1.
Fonctionnement économique
Couper le chauffage de vos appareils (commutateur sur ARRET
•
chauffage
) lorsque vous aérez longuement vos pièces.
Lors d'une absence prolongée dans une pièce (chambre d'amis)
•
ou dans tout votre logement (vacances) mettre vos appareils sur la
position Hors-gel (mode local ou programmation forcée).
2.
Sécurité de fonctionnement
Avertissement :
•
Afin d'éviter une surchauffe, ne pas couvrir l'appareil de
chauffage.
L'avertissement «NE PAS COUVRIR» rappelle ce risque.
Ne pas masquer l'appareil par un meuble ou un rideau, vous en
•
perturberiez le fonctionnement.
Nettoyer et dépoussiérer la façade et la grille d'entrée d'air.
•
En l'absence de la cassette de programmation, veiller à ce que le
•
cache réceptacle soit toujours en place.
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les
enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou
des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu
bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une
surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec
l'appareil
BON DE GARANTIE
La garantie AIRELEC est strictement limitée au remplacement gratuit ou à la
réparation en usine pièce ou des pièces reconnues défectueuses. AIRELEC
garantit ses appareils de la de chauffage électrique fixes 2 ans contre tout vice
de fabrication. Dès que l'accord de principe est donné par le constructeur pour
le retour des pièces, celles-ci doivent être expédiées franco de port et
d'emballage dans les 15 jours. Les frais de démontage et de remontage ne
peuvent en aucun cas être demandés à titre de dommages et intérêts pour
quelque cause que ce soit. Le constructeur ne peut en particulier être rendu
responsable des conséquences directes ou indirectes des défectuosités tant sur
les personnes que sur les biens et il est expressément stipulé par ailleurs que la
charge d'installation des appareils ne lui incombe aucunement. La garantie ne
peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été
utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont
été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou
accident provenant de négligence ou défaut d'entretien.
Date et Cachet :
109 Boulevard Ney - 75018 PARIS
Tél. : 01.53.06.28.60 - Fax : 01.42.28.77.74
et, si fil pilote externe, couper son
