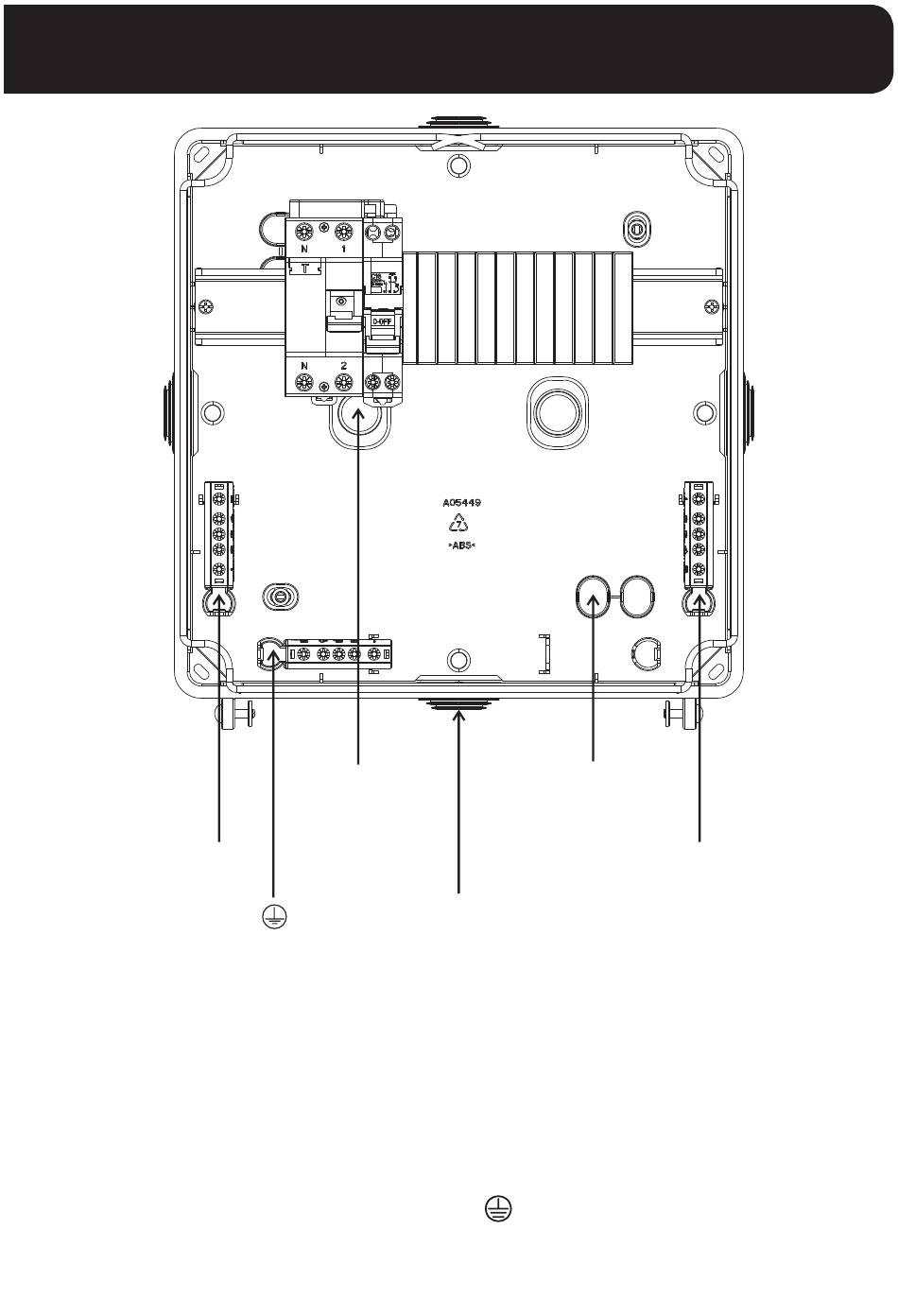

RACCORDEMENT ÉLECTRIQUE
obturateur vis
2 entrées
de fixation (z)
de câble
défonçables
bornier neutre (N)
bornier phase (L)
(Ø 20mm)
4 entrées de câble
bornier terre (
)
à membrane
(Ø 4 à 32mm)
- Relier le tableau électrique monophasé au tableau d'atelier par un câble H07RN-F
de section 3G2,5mm²
. Utiliser l'une des entrées de câble du
(câble non fourni)
tableau pour introduire le câble de votre installation.
Utiliser les 3 borniers pour le raccordement à votre installation :
- Connecter le fil correspondant au neutre (N) de votre installation électrique au
bornier neutre (bleu).
- Connecter le fil correspondant à la terre ( ) de votre installation électrique au
bornier terre (vert).
- Connecter le fil correspondant à la phase (L) de votre installation électrique au
bornier phase (noir).
