3 - Description

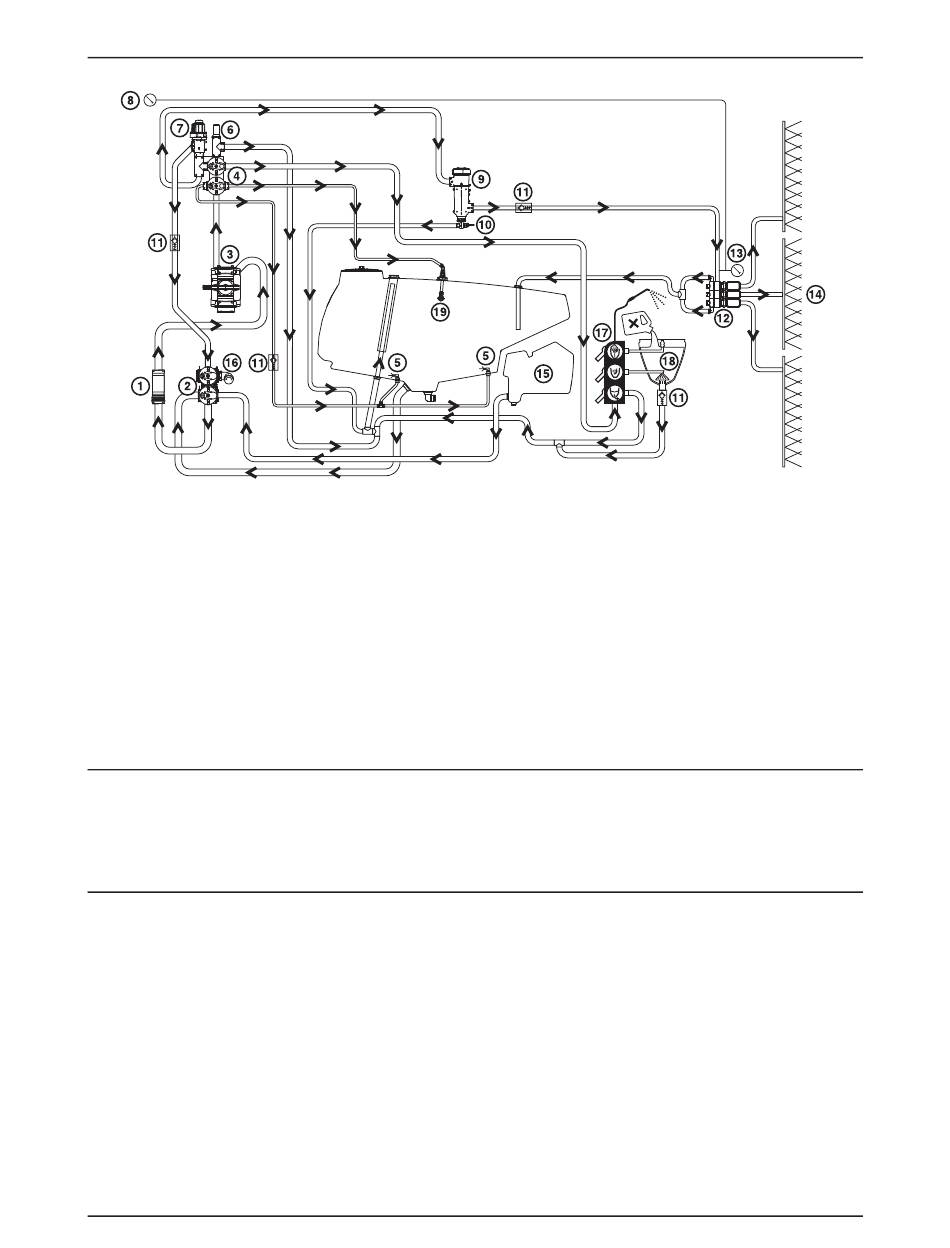

Diagramme – Système liquide à membrane
1. Filtre de succion (optionnel)
2. Collecteur de succion
3. Pompe
4. Collecteur de pression
5. Agitation
6. Clapet de sécurité
7. HARDI-MATIC
8. Manomètre du système à distance
9. Filtre Cyclone
10. Soupape de vidange / En marche / Arrêt
Unité de contrôle
EVC = Soupape de contrôle électrique. Le commutateur EN MARCHE / ARRÊT est relié aux soupapes de section ce qui
produit une réponse très rapide de l'activation et/ou de l'arrêt. L'unité de contrôle est composée de modules et elle est
contrôlée à l'électricité par l'entremise d'une boîte de contrôle à distance. L'unité est aussi équipée du système HARDI-MATIC
intégré.

Filtres

Des filtres de pression en ligne sont installés sur chaque section de rampe. Un filtre de succion peut aussi être installé sous
la plate-forme.
Tous les filtres devraient toujours être en usage et leur fonctionnement devrait être vérifié sur une base régulière. Soyez
conscient de la combinaison correcte de filtre et de dimensions de mailles. Les dimensions de mailles devraient toujours
être inférieures au débit moyen des buses utilisées.
3.6
11. Clapets anti-retour
12. Soupapes de sections de rampe
13. Manomètre du système
14. Rampe
15. Réservoir de rinçage (optionnel)
16. Remplissage rapide
17. Bloc de soupape TurboFiller (optionnel)
18. TurboFiller (optionnel)
19. Buse de rinçage du réservoir (optionnelle)
