CA (Courant alternatif)
Négative CC
Surcharge : Dépassement
de la plage
Pile faible
Ampérage
Continuité
Avertissement ou
Mise en garde
Niveaux dangereux
Sécuritaire pour
déconnecter des
conducteurs sous tension
Catégorie
de mesure
II
III
IV
A
C
600V
F
A-HOLD
LRA INRUSH
G
H
I
J

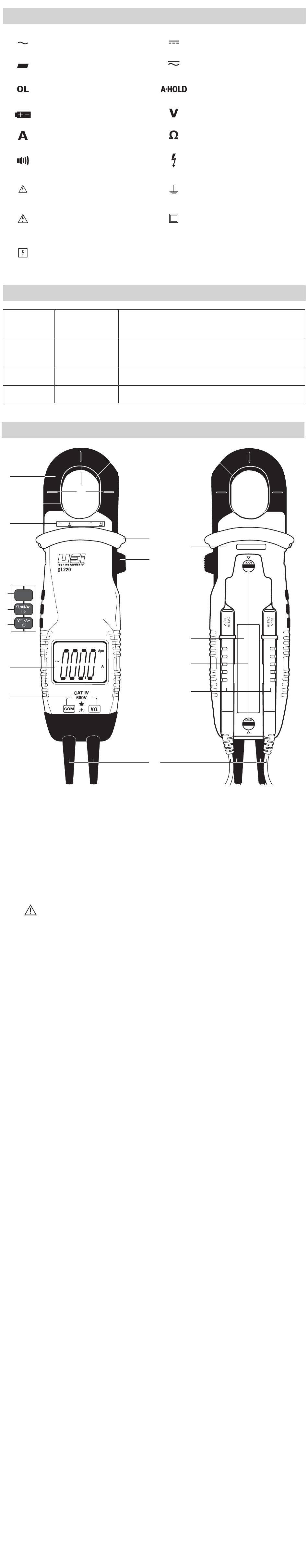

A. Pince : Mesure du courant CA inductif. S'ouvre à 0,76 po (19,10 mm).
B. Marques d'alignement des conducteurs : utilisées pour aider à l'alignement
visuel d'un conducteur lors de la mesure de l'ampérage inductif. Une meilleure
précision est obtenue lorsque le conducteur à l'intérieur de la pince est centré
à l'intersection de ces marques.
C. Indicateur de catégorie maximale : Norme de sécurité CAT maximale pour pince.
D. Protège-mains : Utilisé comme un point de référence pour la sécurité de l'opérateur.
E. Levier de la pince : Ouvre et ferme la pince ampèremétrique. Ne pas laisser les
doigts ou des objets se coincer dans la pince pendant sa fermeture.
•
ATTENTION : Lors du glissement du levier de la pince, veiller à ne pas appuyer,
par inadvertance, sur n'importe quel bouton lors de la préhension du multimètre.
Ceci mettra le multimètre dans un mode qui n'a pas été voulu.
F. Bouton A-Hold/LRA Inrush: (A-Hold/Démarrage)
• Maintien automatique : Appuyer pour activer le Maintien automatique.
Appuyer à nouveau pour retourner à la lecture en temps réel.
• Capte la valeur actuelle affichée. Lorsqu'une nouvelle valeur stable est détectée,
avec plus de 5 % de différence par rapport à la valeur affichée, le multimètre
affiche la nouvelle valeur.
• Appuyer et maintenir enfoncé le A-Hold bouton de Maintien automatique
lorsque le multimètre est en mode de Maintien automatique pour désactiver
le mode d'Arrêt automatique. Appuyer et maintenir enfoncé de nouveau pour
activer le mode d'Arrêt automatique.
• Lorsque le multimètre est en mode de Maintien automatique, un bip sonore se
fera entendre tandis que le multimètre capte une nouvelle valeur stable.
• Démarrage LRA : Appuyer et maintenir enfoncé pour activer le mode de
Démarrage LRA. Appuyer et maintenir enfoncé pour retourner à la lecture
en temps réel.
• Utilisé pour mesurer le courant de démarrage du moteur du compresseur.
• Lors de la mise en marche du multimètre au moyen de ce bouton, le multimètre
se mettra par défaut sur le dernier mode utilisé lors de la mise hors tension
du multimètre.
G. Bouton Ohms/Continuité/Rétroéclairage :
• Ohms : Appuyer pour accéder au mode de mesure des Ohms.
• Continuité : Appuyer de nouveau pour accéder au mode de mesure de la Continuité.
• Ampérage CA : Appuyer de nouveau pour accéder au mode de mesure de
l'Ampérage CA.
• Rétroéclairage : Appuyer et maintenir enfoncé afin d'allumer le rétroéclairage.
Appuyer et maintenir enfoncé de nouveau pour éteindre le rétroéclairage.
• La durée du rétroéclairage est d'une (1) minute.
H. Bouton de tension CA/CC/d'alimentation:
• Volts CA : Appuyer pour accéder au mode de mesure de la tension CA.
• Volts CC : Appuyer de nouveau pour accéder au mode de mesure de la
tension CC.
• Ampérage CA : Appuyer de nouveau pour accéder au mode de mesure de
l'Ampérage CA.
• Appuyer et maintenir enfoncé pour arrêter le multimètre.
I. Affichage : Écran rétroéclairé à contraste élevé.
J. Indicateur de catégorie maximale : Norme de sécurité CAT maximale pour le
branchement des fils d'essai au multimètre.
R EMARQUE : Voir la section des Notes des fils d'essai dans ce manuel pour des
informations spécifiques sur la norme de sécurité CAT des fils d'essai.
K. Fils d'essai : Fils d'essai permanents.
• Fil d'essai multifonction utilisé pour mesurer : Volts CC ou CA, résistance, et continuité.
L. Numéro de série
M. Couvercle des piles : Accès facile pour le remplacement des piles.
N. Loquets du couvercle des piles : Pratique, ouverture rapide.
O. Supports de fil d'essai : Pour entreposer les fils d'essai lorsqu'ils ne sont pas utilisés.
DÉFINITIONS DES CATÉGORIES
Court-circuit
(typique) kA
a
< 10
< 50
> 50
B
CAT IV
200A
SYMBOLES
mplacement dans l'installation
Circuits connectés à des prises secteur et des
points similaires dans l'installation SECTEUR
Parties de distribution du secteur du bâtiment
Source de l'installation secteur du bâtiment
APERÇU
D
E
K
CC (Courant continu)
CA/CC
Valeur de pause/capture
automatique
Tension
Ohms/résistance
Indication de haute
tension
Terre
Double isolation
(Classe de protection II)
du bâtiment
L
S/N:
M
N
O
OPEN
LOCK
17256 • 1116
