Éléments d' a ffichage et de configuration
7 Éléments d'affichage et de configuration

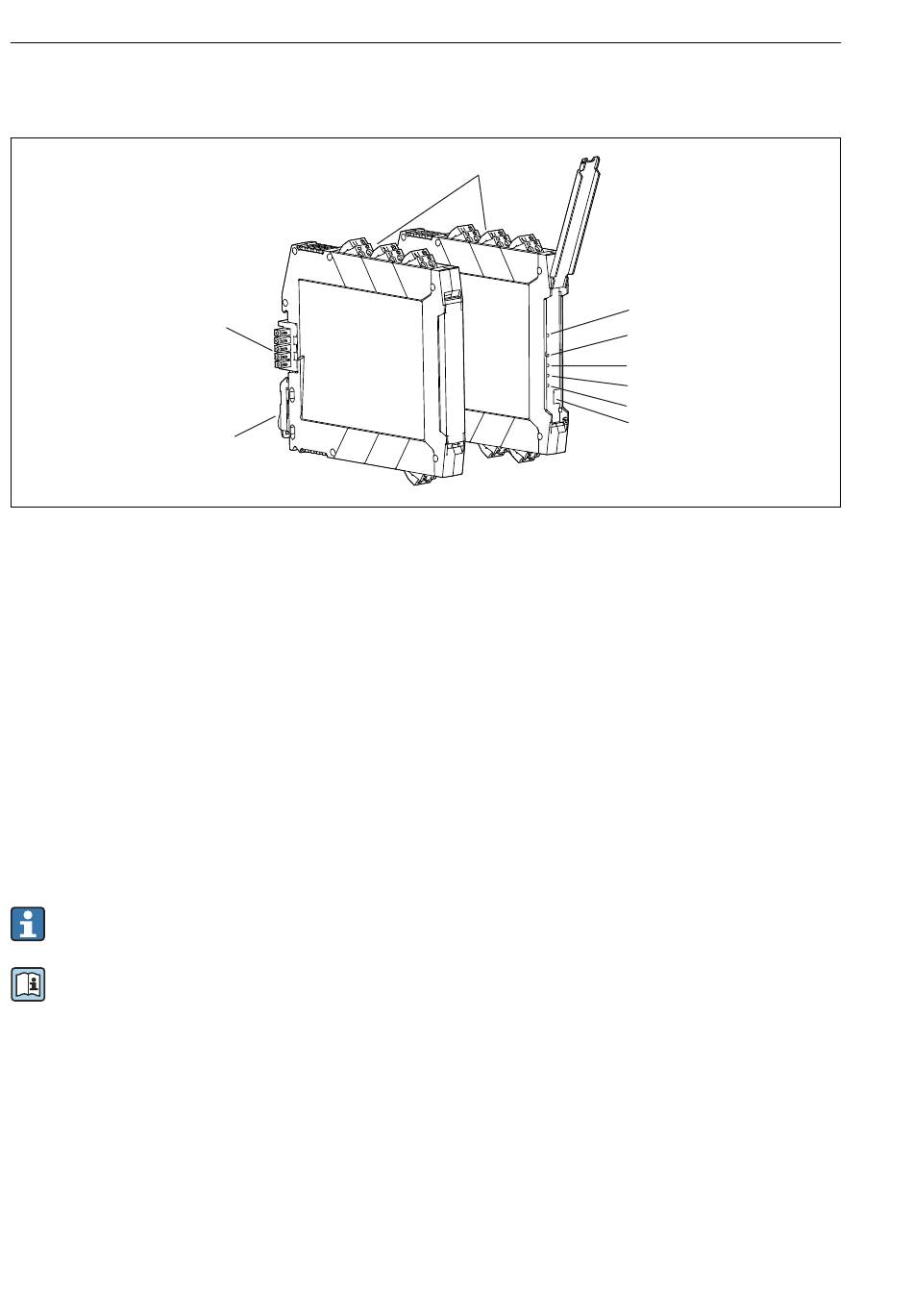

 5 Éléments d' a ffichage et de configuration
1 Borne à vis ou à enfichage
2 LED verte "On", alimentation électrique
3 LED rouge "LF1", défaut de ligne du câble de capteur 1
4 LED rouge "LF2", défaut de ligne du câble de capteur 2 (option)
5 LED jaune "OUT1", état relais 1
6 LED jaune "OUT2", état relais 2 (option)
7 Commutateurs DIP 1 à 4
8 Clip pour le montage sur rail DIN
9 Connecteur de bus rail DIN (en option)
7.1

Configuration sur site

7.1.1 Réglages hardware / configuration
Tout réglage de l' a ppareil à l' a ide des commutateurs DIP doit être effectué lorsque
l' a ppareil est hors tension.
Pour les détails, se reporter au manuel de mise en service
7.1.2

Direction d'action

Au niveau de l' a ppareil, il est possible de sélectionner la direction d' a ction (comportement du
courant en fonctionnement ou de circuit fermé) et d' a ctiver ou de désactiver la détection des
défauts de ligne à l' a ide de commutateurs DIP.
Commutateur DIP 1 = voie 1 ; Commutateur DIP 3 = voie 2 (en option)
Tous les commutateurs DIP sont réglés sur la position "I" lorsque l' a ppareil sort de l' u sine :
• I = phase normale (comportement du courant de fonctionnement)
• II = phase inverse (comportement du courant de circuit fermé)
12
9
8
1
2
3
4
5
6
7
RLN22
A0042251
