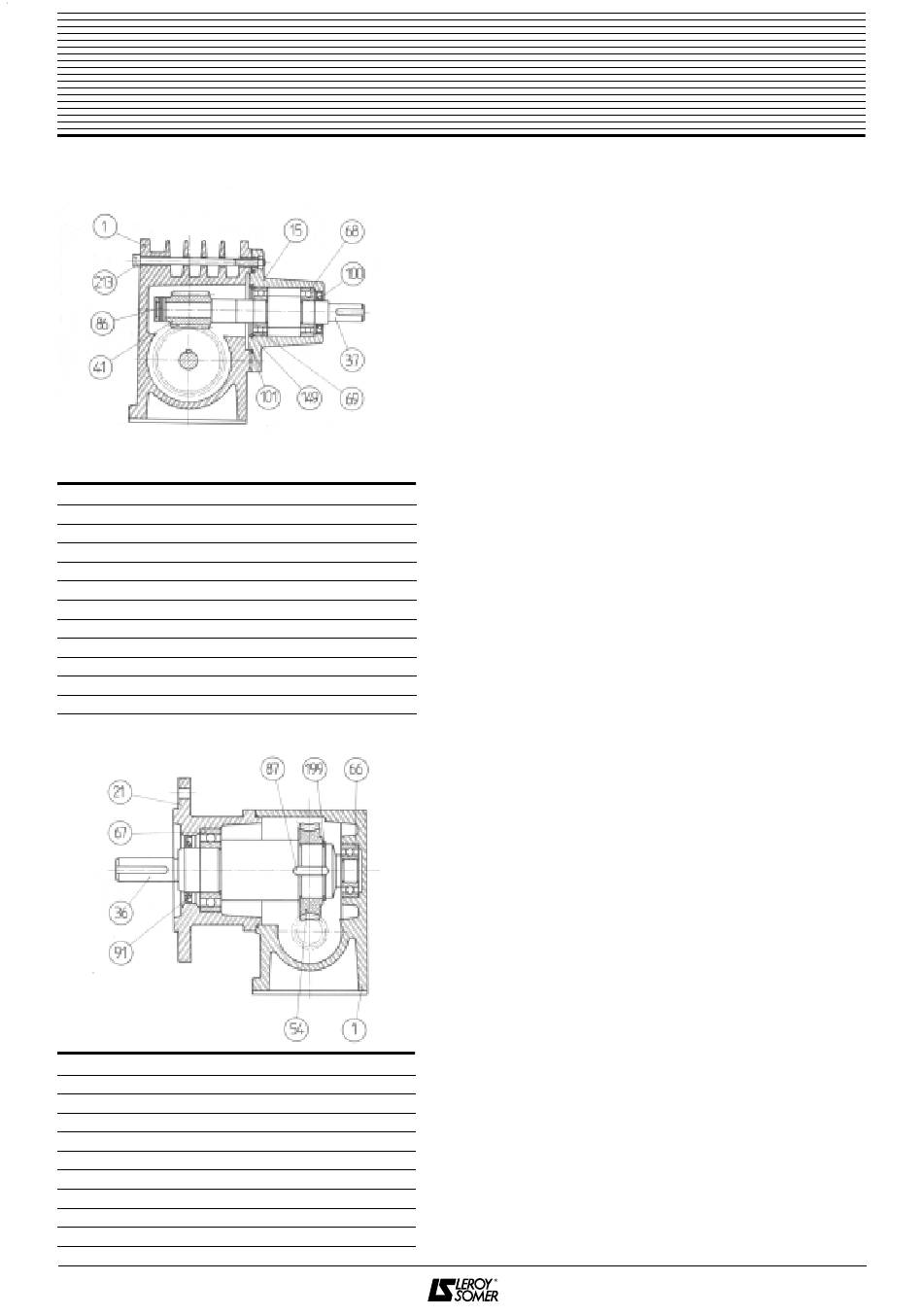

Montage avec arbre primaire
REP
QTE
1
1
Carter
15
1
Chapeau d'arbre primaire
37
1
Arbre primaire
Vis sans fin 1 er train
41
1
68
1
Roulement arbre primaire
2 eme roulement arbre primaire
69
1
86
1
Goupille de vis sans fin
100
1
Joint à lèvre d'arbre primaire
101
1
Joint de chapeau d'arbre primaire
Circlips de r lt d'arbre primaire,dans alésage
149
1
213
1
Vis de fixation moteur/carter
Montage avec flasque bride
REP
QTE
1
1
Carter
21
1
Bride
36
1
Arbre lent
Roue bronze 2 eme train
54
1
66
1
Roulement d'arbre lent côté moteur
67
1
Roulement d'arbre lent,côté BA
Clavette roue bronze 2 eme train
87
1
91
1
Joint à lèvre d'arbre lent
Circlips de roue bronze 2 eme train
199
1
DESIGNATION
DESIGNATION
Minibloc MVAB
CONSEILS DE DEMONTAGE ET REMONTAGE
1°/ Démontage :
Démontage moteur
-Enlever les 3 vis de fixation rep. 213 du moteur sur le
réducteur
-Désaccoupler le réducteur du moteur (en tirant fort sur
le réducteur)
Démontage vis sans fin 1 er train
-Chasser la goupille rep. 86
-Retirer la vis sans fin rep. 41 de l'arbre moteur
-Retirer le joint rep. 93
Démontage de l'ensemble axe taillé 2 eme train
-Retirer les 3 vis rep. 183, le palier rep. 11, le joint de pa-
lier rep. 98
-Retirer les 4 vis rep. 192, le chapeau de butée rep.16, le
joint de chapeau rep. 99
-Chasser l'ensemble axe taillé en frappant sur l'axe taillé
du côté du roulement rep. 63 jusqu'à dégager du carter
le roulement côté chapeau de butée rep. 64
-Arracher de dessus l'axe taillé rep. 31, le roulement rep.
64
-Dégager l'axe taillé du carter en le repoussant dans
l'autre sens
-Retirer de l'axe taillé, rep. 31, le roulement rep. 63 ainsi
que la roue bronze rep. 51
Démontage de l'arbre lent
-Retirer les 4 vis rep. 216 de fixation du palier rep. 20
-Retirer tout l'ensemble arbre lent en tirant sur l'arbre
rep.. 36
-Retirer de dessus l'arbre rep. 36, le palier rep. 20, le
roulement rep. 67, le joint rep.97, le roulement rep.66, le
circlips rep. 199, la roue rep. 54, la clavette rep. 87
2°/ Remontage:
Avant remontage bien nettoyer toutes les pièces. De pré-
férence changer tous les joints
a/ Ensemble arbre lent
-Effectuer les opérations en sens inverse pour montage
de l'ensemble dans le carter
b/ Ensemble axe taillé 2 eme train
-Monter sur l'axe taillé rep. 31, la roue rep. 51, le roule-
ment rep. 63 et introduire cet ensemble dans le carter
-Monter le palier rep. 11, le joint rep. 98, les vis rep. 183
-Mettre en place le roulement rep. 64 sur l'axe taillé et
dans le carter
-Monter le chapeau rep. 16, le joint rep. 99 et les vis rep.
192
vérifier que cet ensemble tourne librement en faisant
tourner à la main la roue bronze rep. 51 (par l'ouverture
de passage de la vis sans fin du moteur)
-Remplir de graisse (voir paragraphe graissage)
(volume environ 2/3 du volume intérieur)
c/ Vis sans fin et moteur
-Procéder en sens inverse
5
