RACCORDEMENT ÉLECTRIQUE
3
3.5.2 Raccordement du câble signal et du câble de courant de champ, boîtier mural
• Le blindage externe du câble signal A et/ou B est raccordé par la tresse de contact.
• Si un câble de courant de champ blindé est utilisé, le blindage ne doit PAS
le boîtier du convertisseur de mesure.
• Rayon de courbure : ≥ 50 mm / 2"

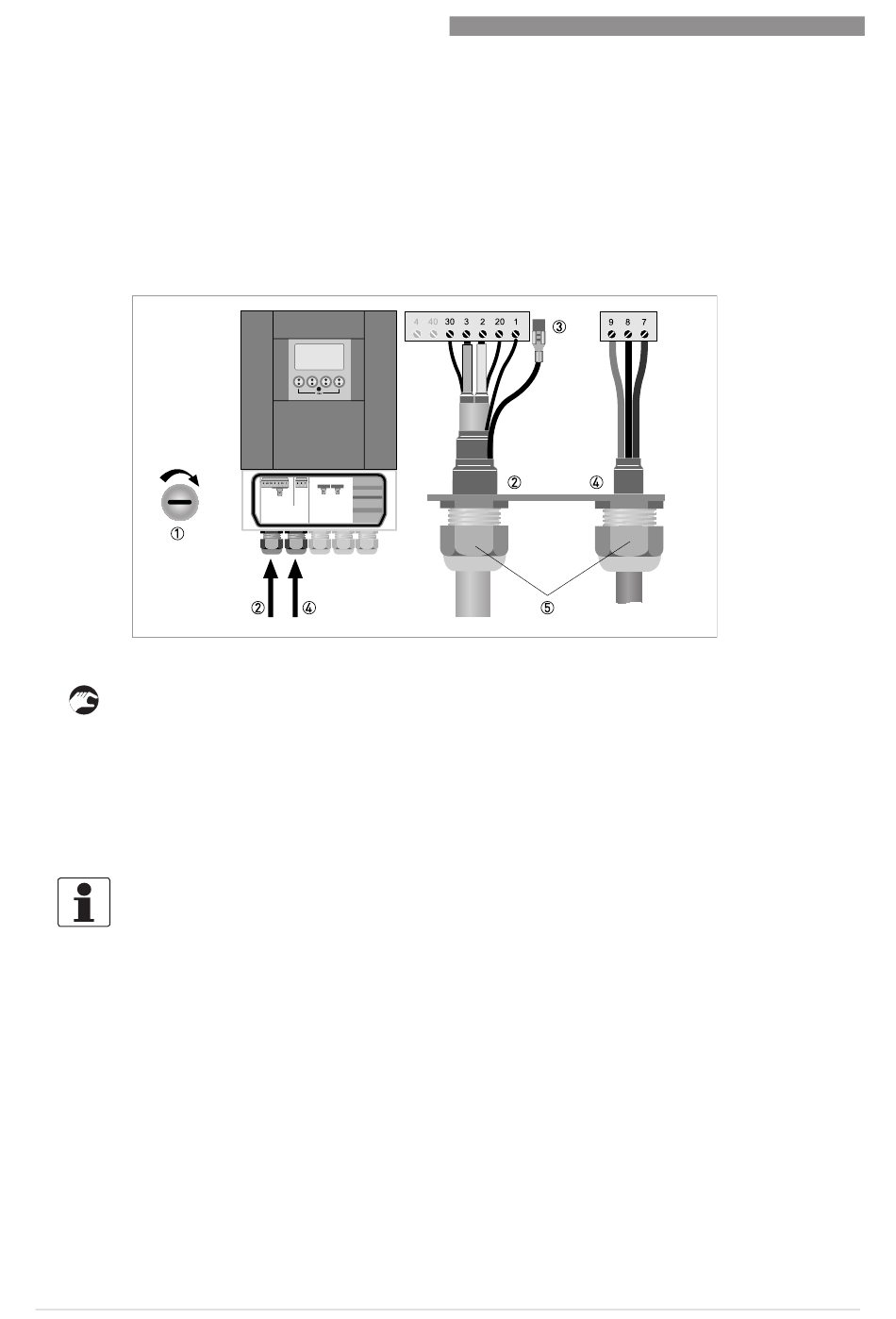

Figure 3-14: Raccordement électrique du câble signal et du câble de courant de champ, boîtier mural
1 Ouvrir le couvercle du boîtier.
2 Insérer le câble signal confectionné par le presse-étoupe et raccorder les tresses de contact
et conducteurs correspondants.
3 Raccorder la tresse de contact du blindage externe.
4 Insérer le câble de courant de champ confectionné par le presse-étoupe et raccorder le con-
ducteur correspondant.
Veiller alors à ne PAS
5 Serrer les raccords vissés des presse-étoupe et fermer le couvercle du boîtier.
INFORMATION !
Veiller à ce que le joint du boîtier soit positionné correctement, propre et non endommagé.
32
PAS PAS raccorder le blindage éventuellement existant. PAS
