Schéma D'installation Atex - PR electronics 9410 Manuel De Produit

LERBAKKEN 10, 8410 RØNDE DENMARK
9410
Pour une installation sûre du 9410 vous devez observer ce qui suit. Le module sera
seulement installé par un personnel qualifié qui est informé des lois, des directives et des
normes nationales et internationales qui s'appliquent à ce secteur. L'année de la
fabrication est indiquée dans les deux premiers chiffres dans le numéro de série.
9410 Contrôleur d'alimentation
Certificat ATEX
Marquage
Standards
Zone non dangereuse ou zone 2
T4: -20 ºC <Ta < +60ºC
91 92 93 94 95
Status
24 V
GND
Revision date:
2020-07-07
12

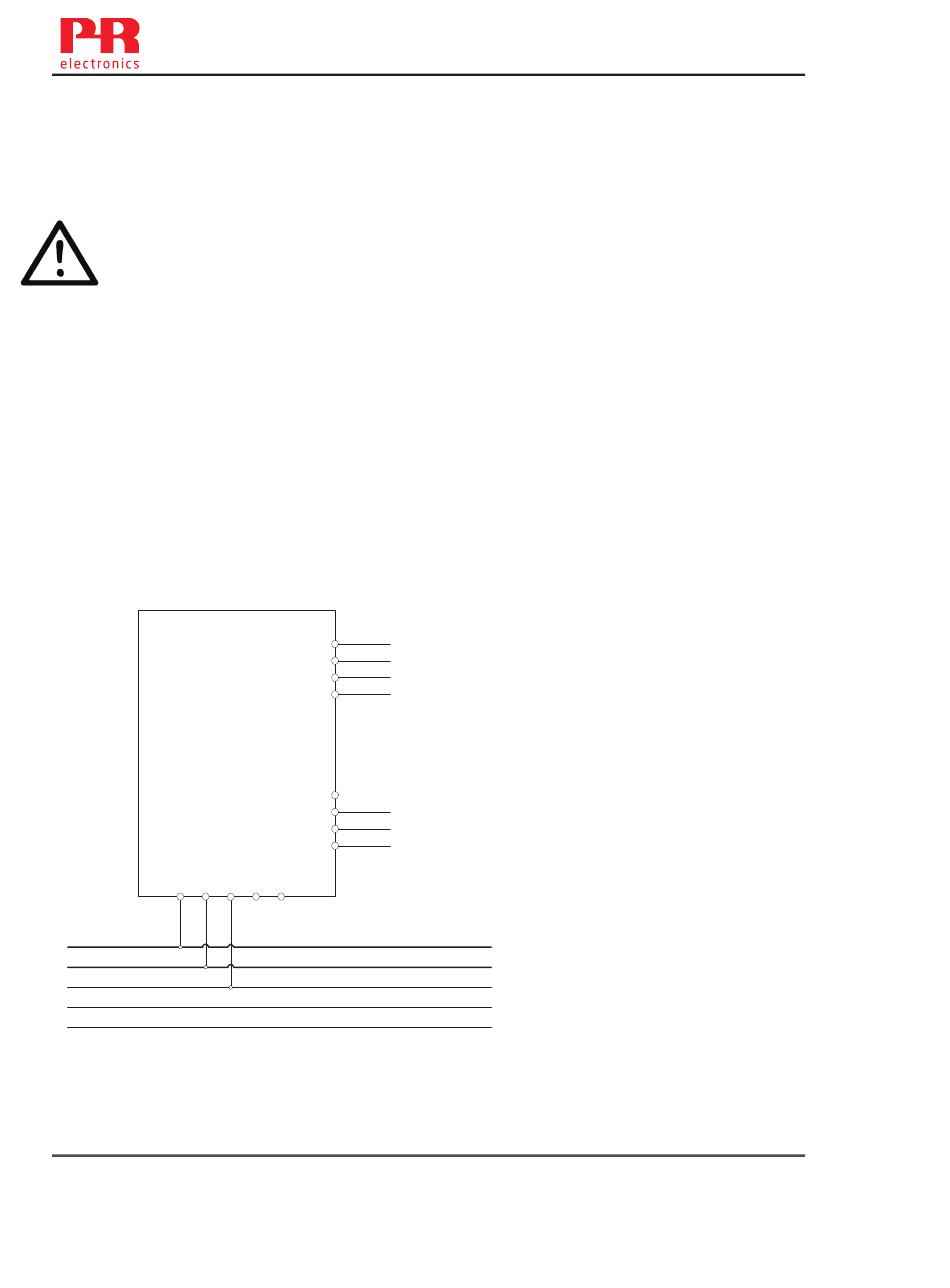

Schéma d'installation ATEX
KEMA 07ATEX0152X
II 3G Ex ec nC IIC T4 Gc
EN 60079-0 : 2018, EN 60079-7 : 2015 + A1, EN 60079-15 : 2010
34
Backup -
33
Backup +
32
Supply +
31
Supply -
14
13
NC
12
COM
11
NO
9410
Version Revision
V4 R0 – FR01
9410 - Version de produit 9410-001
WWW.PRELECTRONICS.COM
Bornes 34-33
Secours : 21,6 Vcc – 26,6 VccC / 4 Acc
Bornes 31-32
Alimentation : 21,6 Vcc – 26,6 Vcc / 4 Acc
Bornes 11, 12, 13
Relais d'état du module
Installation non classifiée
250 Vca, 2 A, 500 VA / 30 Vcc, 2 A, 60 W
Installation zone 2
32 Vca, 2 A, 64 VA / 30 Vcc, 2 A, 60 W
Power
Rail
Prepared by:
PB
9410QA01
Page:
1/3
