4.3. Connexion des câbles d'alimentation d'entrée CC
Tableau 4-1 Spécifications recommandées pour le câble d'entrée CC
Zone de section (mm²)
Intervalle
4.0~6.0
Étape 1Retirez les presse-étoupes des connecteurs positif et négatif. Étape 2
Retirez la couche isolante d'une longueur appropriée des câbles d'alimentation
positifs et négatifs à l'aide d'une pince à dénuder, comme illustré à la Figure 4-4.

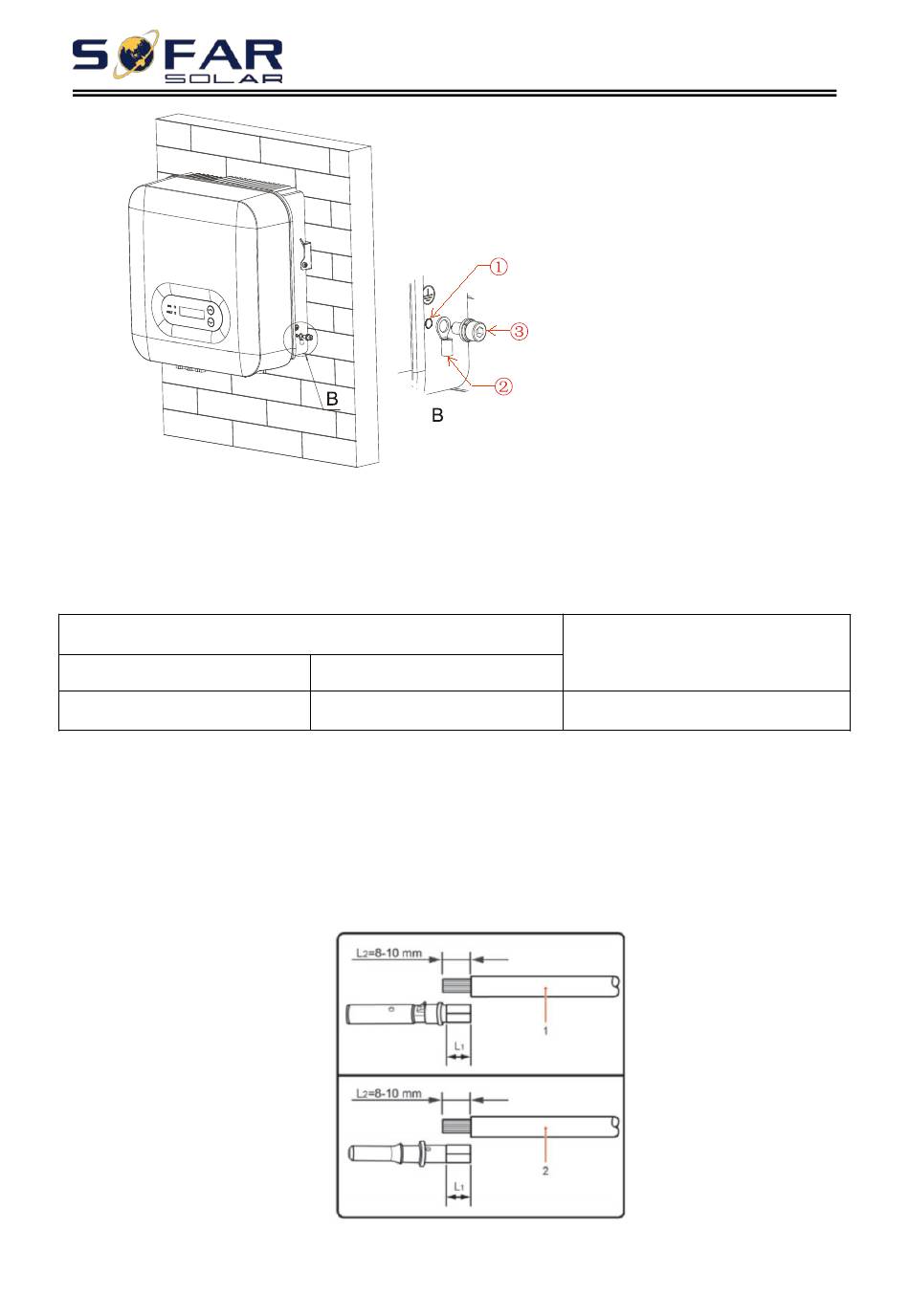

Figure 4-4 Connexion des câbles d'alimentation d'entrée CC
SOFAR 3K ~ 6KTLM-G3
Valeur recommandée
4.0
1.Câble d'alimentation positif 2.Câble d'alimentation négatif
- 22 -
Copyright © Shenzhen SOFAR SOLAR Co., Ltd
Manuel de l'Utilisateur
1.Trou taraudé
2. Borne OT
3. Vis M6
Diamètre du câble externe(mm)
4.5~7.8
