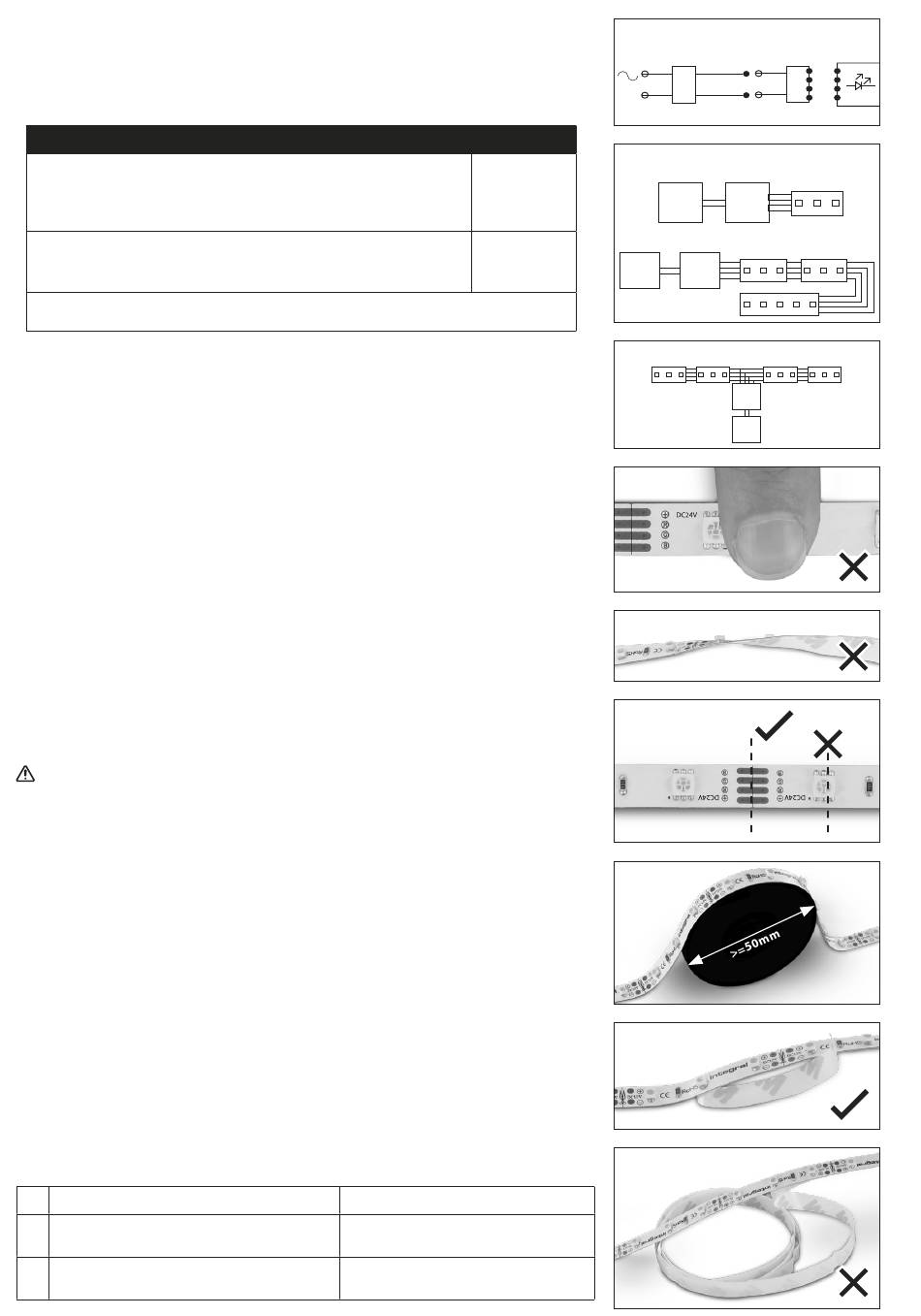

C) CONFIGURATIONS D'ALIMENTATION ET CÂBLAGE
1) ALIMENTATION DE LA BANDEAUAU
La bandeauau LED est alimentée par un pilote LED 24V approprié. Assurez-vous que l'alimentation est
éteinte et que la polarité correcte est observée lors du câblage du pilote LED (Fig 1).
Course droite
Un pilote LED alimente l'unité de commande et la première bandeauau
LED. Des bandeauaus supplémentaires peuvent être connectées en série.
L'installateur devra tenir compte de la chute de tension (voir 2).
Alimenté depuis le centre
Alimenter une ou deux longueurs égales de bandeauau LED à partir du centre.
Cette configu ation donnera les meilleurs résultats.
Des accessoires supplémentaires (vendus séparément) peuvent être nécessaires pour les
configu ations complexes.
2) CHUTE DE TENSION
Si la longueur totale des bandeauaus LED alimentées par un seul pilote LED est trop longue, vous pouvez
constater que les LED les plus éloignées du conducteur ne seront pas allumées ou estompées. Pour éviter
cela, vous devrez utiliser des pilotes supplémentaires. Par exemple, si vous alimentez 2 bandeauaus de 5 M
à partir d'un seul pilote, vous devrez diviser la course en deux séries distinctes de 5 m chacune alimentées
par son propre pilote.
D) PRÉCAUTIONS POUR L'INSTALLATION DE LA BANDEAUAU DE LED INTÉGRÉE
1. Veuillez vérifier le ontenu du sac avant l'installation.
2. Ne retirez pas la bandeauau de l'emballage jusqu'à ce qu'elle soit prête à l'installation.
3. Ne pas appuyer sur les LED ou d'autres composants pendant l'installation (fi . 4).
4. Ne pas alimenter la bandeauau avant de la libérer complètement de la bobine.
5. Ne pas tordre la bandeauau LED (fi . 5).
6. La bandeauau doit être installée uniquement à l'intérieur ou dans les zones extérieures sont à
l'abri. L'unité est protégée contre les jets d'eau et la poussière. Ne convient pas à l'immersion
dans l'eau.
7. Si le produit doit être coupé à la longueur, veuillez mesurer soigneusement et couper
carrément aux marques de coupe appropriées uniquement à l'aide d'une paire de ciseaux
tranchants (fi . 6).
8. Pour fi er la bandeauau LED sur une surface lisse ; la bandeauau est pré-montée avec du ruban adhésif
3M. Assurez-vous que la surface de montage est propre, sèche et exempte de toute huile,
graisse ou cire.
9. La bandeauau LED Integral off e une excellente fl xibilité mais nécessite que le diamètre de pliage
ne soit pas inférieur à 50 mm (fi . 7).
10. La bandeauau est pré-montée avec des fils de raccordement V+/R/G/B/W à une extrémité. Vérifiez
la tension d'alimentation et les connexions de fil de l'unité de commande et du pilote LED
avant de mettre l'alimentation sous tension.
ATTENTION – Twisting, pressage sur les LED, surfl xion de la bandeauau, coupe à des points non coupés,
une mauvaise alimentation de la bandeauau ou le non-respect des conditions de la classific tion IP65 (voir
avis important ci-dessus) annulera la garantie (vos droits statutaires restent inchangés).
E) INSTRUCTIONS D'INSTALLATION
1. Pour assurer une installation réussie, veuillez lire les précautions et recommandations de pré-
installation ci-dessus.
2. La surface de montage doit être propre, sèche et exempte de poussière ou de graisse.
3. Relâchez la bandeau LED de l'emballage et déroulis.
4. Mesurez et coupez la bandeau LED à la longueur requise (couper uniquement aux marques de
coupe avec l'alimentation OFF).
5. Retirez progressivement le ruban adhésif 3M de la bandeau pendant l'installation. Ne pas
enlever tout à la fois pour éviter que la bandeau ne s'emmêle et s'accroche à elle-même
(fi . 8 et 9).
6. Collez la bandeau LED sur la surface de montage en appuyant uniquement sur la bandeau entre
les composants. N'appuyez PAS sur les LED ou les autres composants de la bandeau.
7. Vous pouvez utiliser des clips de montage optionnels (achetés séparément) pour fi er la
bandeau à intervalles (fi . 10). Les clips de montage sont fournis sans vis et il est de la
responsabilité de l'installateur de choisir le type de vis approprié en fonction du support
de montage.
8. Une fois la bandeau apposée, elle est prête à être câblée. Veuillez consulter la section C1.
F) JOINDRE DEUX BANDEAU AVEC DES ACCESSOIRES SUPPLÉMENTAIRES
1) Integral LED est désireux de faciliter l'installation et de réduire la main-d'œuvre. Si vous joignez
deux bandeaus IP33 ensemble, nos connecteurs press-on doivent être utilisés qui sont disponibles
à l'achat.
a.
Pour connecter des bandeaus en ligne
b.
Pour connecter des bandeaus non alignées ou
espacées
c.
Pour connecter l'alimentation à une bandeau
coupée
Typical installation configu ation
ILSRGBCONN-BLOCK5PC
ILSRGBCONN-2WAY5PC
ILSRGBCONN-POWER5PC
2 0 0 - 2 4 0 V A C
D C + 2 4 v D C
D C +
fig
D
N
D C -
D C -
2 0 0 - 2 4 0 V A C
fig
L E D 1
D
R
L E D P O W E R S U P P LY
C) 1 (fig 1) D = Pilote, R = Récepteur
2 0 0 - 2 4 0 V A C
D C + 2 4 v D C
2 0 0 - 2 4 0 V A C
D C + 2 4 v D C
D C +
D
N
D
N
D C -
D C -
D C -
L E D n
C) 1 (fig 2) D = Pilote, R = Récepteur
V +
R
R
G
L E D 1
B
D
R
D
R
D C + 2 4 v D C
D C +
V +
R
D
R
N
MAX RUN = 5 Metres
G
B
D C -
D C -
D
R
L E D 1
D
D
R
C) 1 (fig 3) D = Pilote, R = Récepteur
L E D 1
L E D 1
R
R
L E D P O W E R S U P P LY
D
D
A .
L E D P O W E R S U P P LY
P r i m . : 2 0 0 ~ 2 4 0 V A C , 5 0 H z
A .
S e c . : 1 2 V D C , M a x . 1 . 6 7 A 2 0 W
D) 3 (fig 4
t c : 8 0 ° C t a : 4 5 ° C
L E D P O W E R S U P P LY
P r i m . : 2 0 0 ~ 2 4 0 V A C , 5 0 H z
S e c . : 1 2 V D C , M a x . 1 . 6 7 A 2 0 W
t c : 8 0 ° C t a : 4 5 ° C
M
M
F
110
B .
B .
A . L E D D r i v e r
C .
D) 5 (fig 5
B . C o n n e c t o r B l o c k
C . S i n g l e C o l o u r L E D S t r i p L i g h t
C .
D) 7 (fig 6
D) 9 (fig 7
E) 5 (fig 8
E) 5 (fig 9
D C +
L
V +
R
V +
R
R
G
R
G
B
D C -
B
D
R
L E D 1
D
L E D n
L E D 1
L E D 1
R
R
R
D
A .
D
P r i m . : 2 0 0 ~ 2 4 0 V A C , 5 0 H z
S e c . : 1 2 V D C , M a x . 1 . 6 7 A 2 0 W
t c : 8 0 ° C t a : 4 5 ° C
A .
M
M
F
110
P r i m . : 2 0 0 ~ 2
S e c . : 1 2 V D C ,
t c : 8 0 ° C t a :
M
M
F
110
B .
A . L
B . C
C . S i
A . L E D D r i v e r
B . C o n n e c t o r B l o c k
B .
C .
C . S i n g l e C o l o u r L E D S t r i p L i g h t
C .
