6. Installation

Le capteur peut être monté directement sur le côté de la pompe ou sur un
mur à l'aide du support fourni.

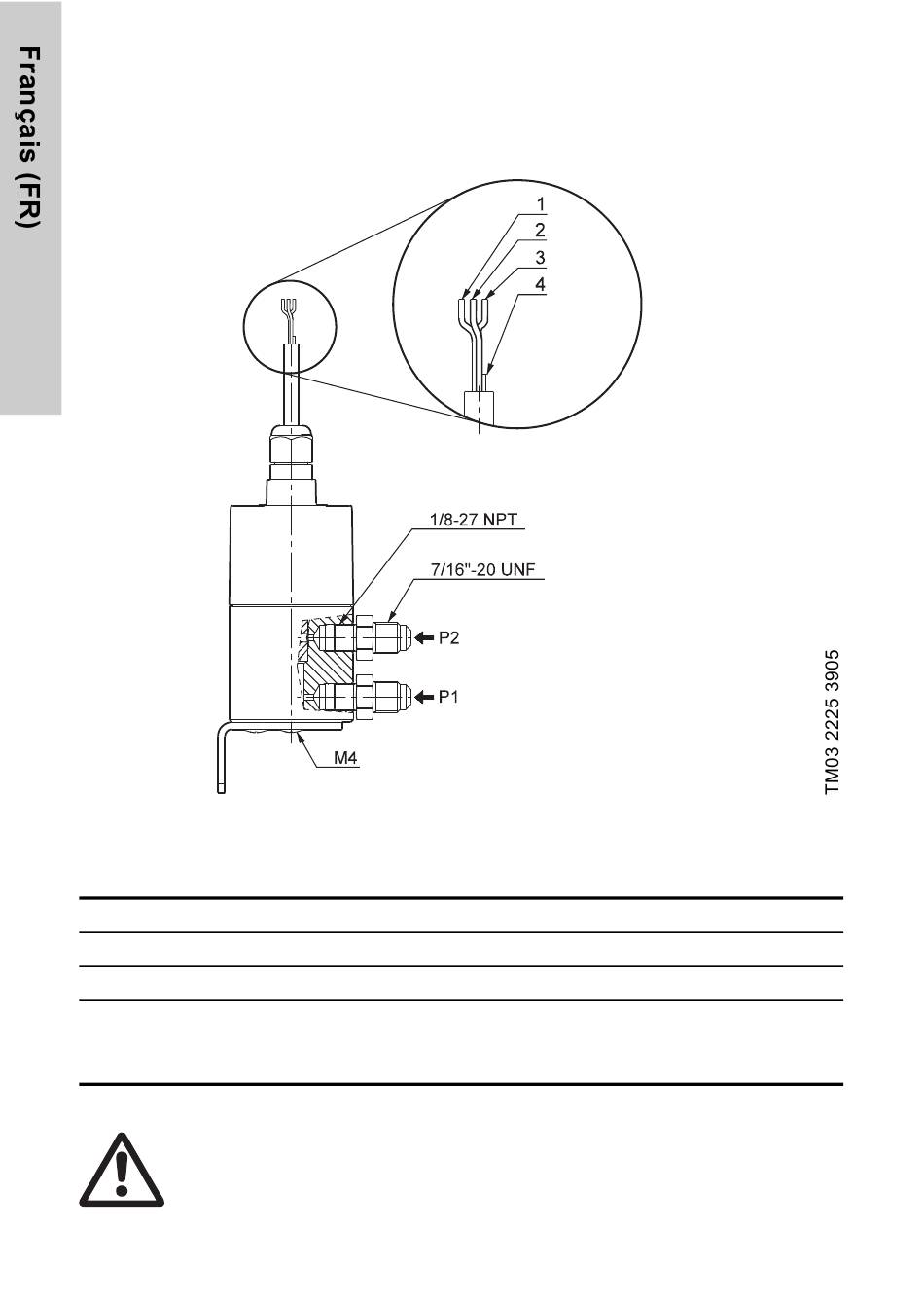

Fig. 3 Connexions du DPI
Le câble DPI comporte quatre conducteurs :
1 Tension d'alimentation 12 - 30 V
2 GND (conducteur de terre)
3 Conducteur de signal
Conducteur de test (peut être débranché au
4 cours du montage). Ce conducteur ne doit pas
être relié à la tension d'alimentation.
Le DPI doit être alimenté en courant par l'intermédiaire d'une ali-
mentation PELV (EN 60335-1) où GND est connecté à la terre. Il
faut de plus relier le support et/ou l'un ou les deux tubes capillaires
à la terre.
6
Marron
Jaune
Vert
Blanc
